Cbaab1bdfc759e4af8e2821ed75b635ec7055a91 上一篇筆者介紹了GIGABYTE兩款搭載AMD 780G+SB710的Micro-ATX主機板。本篇將繼續介紹Asus M4A785TD-V EVO與M4A785TD-M EVO兩款785G主機板。

這兩款中低價位產品搭載AMD785G+SB710晶片組,支援AMD AM3處理器與DDR3記憶體。M4A785TD-V EVO採用ATX規格,配備2組PCI-E x16、1組PCI-E x1、3組PCI插槽。M4A785TD-M EVO則是 Micro-ATX主機板,配備1組PCI-E x16、1組PCI-E x1、2組PCI插槽。背板皆提供6組USB 2.0埠(可擴充至12組)、1組eSATA、1組1394、HDMI、DVI、D-Sub、S/PDIF與PS2埠。兩者都使用2盎司純銅電路板,也都內建128MB DDR3 SidePort記憶體,可分配給內建顯示晶片使用。接下來我們將分別測試這兩款主機板。

▲兩款主機板都內建Nanya 128MB DDR3 SidePort記憶體。

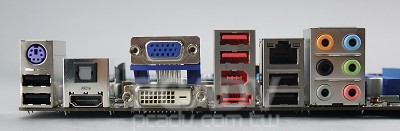

▲兩款產品背板提供6組USB 2.0、1組eSATA、1組1394、HDMI、DVI、D-Sub、S/PDIF、PS2、LAN等連接埠。

M4A785TD-V EVO效能評測

內建顯示主機板規格越來越華麗,M4A785TD-V EVO搭載AMD最新785G晶片組,可支援DirectX 10.1和UVD 2.0,還具備128MB的內建記憶體。此外,外觀上就能看出與先前780G的明顯差異,處理器為8+2相電源配置,比起一般4相設計豪華許多。北橋與週邊電路可看到大面積的天藍色散熱片,但是785G即使滿載也不會太熱,設計有些華而不實。

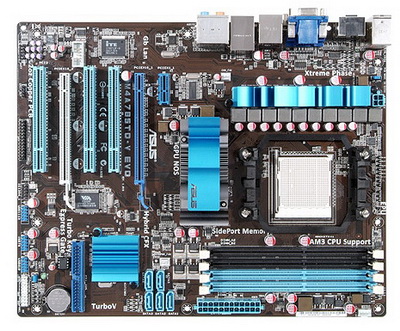

▲ATX規格的Asus M4A785TD-V EVO主機板。(圖片來源:華碩官網)

▲豪華的8+2相電源,旁邊還有天藍色散熱片,以整合型產品來說有點太多餘。

效能方面,使用內建的128MB DDR3記憶體,再分享512MB給顯示晶片,3DMark 06預設值分數為1796分,與同級產品甚至是780G差異微乎其微。若取消128MB記憶體,僅用系統記憶體分享,分數則變成1687分,內建記憶體的影響並不大。若完全只有內建的128MB,分數就只有925分,可見系統分享的記憶體才是影響效能的關鍵。而PCMark Vantage的分數則為5233分,與上一篇技嘉兩款785G主機板效能非常相近。

在高畫質影片播放方面,有了新的顯示晶片與UVD 2.0技術的加持,使用硬體加速模式播放1080p高畫質影片,CPU使用率介於14-24%,適合做為文書機與HTPC用途。

耗電量方面,待機為68瓦,滿載則是96瓦,與Micro ATX版本比起來,週邊電路約增加5~10瓦的耗電量。整體來看,785G晶片組效能並沒有太大的突破,這張主機板搭配多項高檔用料,除非有特殊需求不然近四千元的價位有些小貴。

測試數據

PCMark Vantage 5233
瞬間最高耗電量 96W
閒置耗電量 68W
WinRAR 3.8 Benchmark 1783 KB/s

測試平台:●處理器:AMD Phenom II X4 810●記憶體:Kingston DDR3 1GB×2●硬碟:WD WD6400AAKS

M4A785TD-M EVO 效能評測

與M4A785TD-V EVO擁有非常相近的規格,同樣內建128MB記憶體,北橋也搭載了天藍色散熱片,不過面積比M4A785TD-V EVO小了一些。兩款產品在性能表現上非常接近,PCMark Vantage的分數為5230分,3DMark06的分數為1780分,效能差距有限。

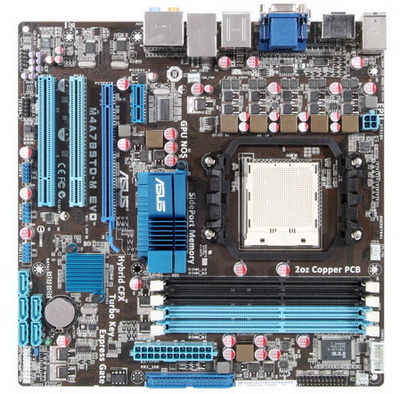

▲ Micro-ATX規格的Asus M4A785TD-M EVO主機板。(圖片來源:華碩官網)

在高畫質影片播放能力上,播放1080p影片的CPU使用率介於15-24%之間。耗電量方面,待機為58瓦,滿載則是95瓦,同樣地,跟M4A785TD-V EVO的相差有限。

在各大廠主機板規格與性能表現差距越來越小的時代,各廠商都推出自己的附加功能吸引消費者,華碩也不例外。這兩款產品都搭載可節省電力的EPU節能引擎、GPU NOS與Turbo Key超頻工具、可從USB碟還原受損BIOS資料的CrashFree BIOS 3功能,以及Express Gate快速開機功能。只要安裝隨機光碟上的Express Gate工具,即可快速開機進入主機板內建的作業系統,不需進入Windows即可瀏覽網路、即時通訊或瀏覽圖片。

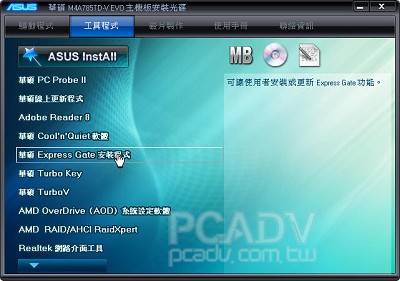

▲從隨機光碟安裝Express Gate工具後,開機時可選擇進入內建的作業系統。

測試數據

PCMark Vantage 5230
瞬間最高耗電量 95W
閒置耗電量 58W
WinRAR 3.8 Benchmark 1720 KB/s

結論:組裝新機可考慮、780G用戶不需升級

筆者評測了四款785G+SB710晶片主機板,不管是整體效能與顯示卡效能的表現都平平,比起780G晶片組,效能並沒有顯著的突破。不過搭載新UVD 2.0技術的顯示晶片在播放藍光等高畫質影片時,可降低CPU的使用率,讓播放更順暢。總體而言,785G主機板,尤其是體積較小的Micro-ATX規格主機板,適合HTPC與一般文書用途。但是對目前的780G主機板使用者來說,筆者並不建議升級。
