1413286333c084e6025fe2494cff894686636fdd 之前介紹過四款AMD 785G主機板,本文將再介紹一款微星785G主機板:MSI 785GM-E65。785GM-E65同樣搭載AMD 785G北橋晶片與SB710南橋晶片,內建HD 4200顯示晶片,支援AMD AM3處理器與DDR3記憶體,並內建128MB DDR3 SidePort記憶體。

785GM-E65採用小板的Micro-ATX規格,尺寸為24.4 x 24.4cm適合不佔空間的小巧文書機或HTPC之用。主機板內置1組PCI-E x16、1組PCI-E x1、2組PCI插槽,與1組 ATA133 IDE、5組SATA II、3組USB 2.0 連接埠,可延伸支援6組USB埠。其中4個SATA連接埠開口朝外,可避免安裝大型顯示卡時,會卡到SATA線的狀況。背板則提供了6組USB、 1組eSATA、1組1394、HDMI、DVI、D-Sub、S/PDIF、PS2、RJ-45以及音效輸出輸入埠。與其他廠牌 785G主機板一樣,785GM-E65內建了ELPIDA 128MB DDR3 SidePort記憶體,可提升內建顯示晶片的效能。

MSI_785GM-E65_01

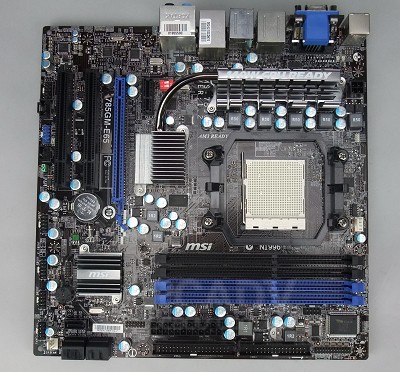

▲Micro_ATX規格的MSI 785GM-E65,支援AM3處理器與DDR3記憶體。

MSI_785GM-E65_02

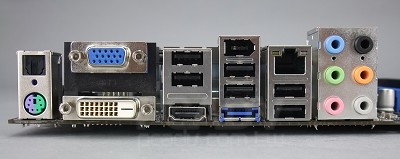

▲背板提供6組USB、1組1394、eSATA、HDMI、DVI、D-Sub等連接埠。

MSI_785GM-E65_04

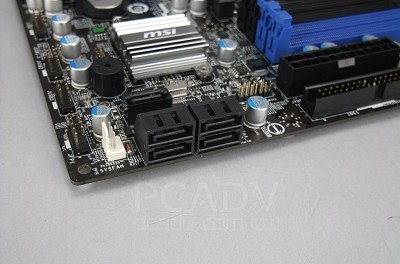

▲主機板上四組向外的SATA插槽可避免安裝較大的顯示卡時,碰觸到SATA接頭或連接線。

MSI_785GM-E65_07

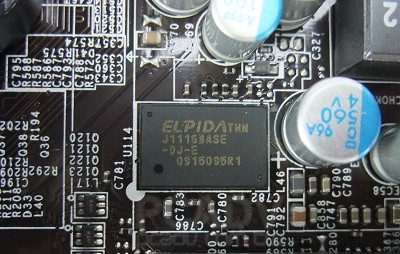

▲785GM-E65內建ELPIDA 128MB DDR3 SidePort記憶體。

Easy OC Switch輕鬆超頻20%

雖然785GM-E65定位為中低價位整合晶片主機板,但是為了滿足使用者超頻的習慣,微星在主機板上提供了簡易的超頻開關(Easy OC Switch),只要參照使用說明,調整開關位置,即可分別提升10%、15%、20%的FSB速度,簡單的操作讓不熟悉超頻的使用者也可輕鬆超頻。當然,玩家還是可以透過BIOS的設定進行超頻。

MSI_785GM-E65_06

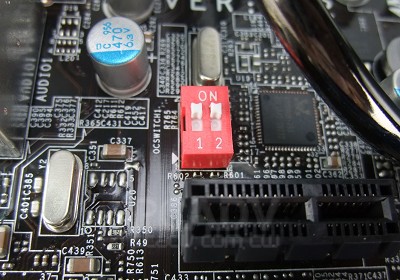

▲主機板上的超頻開關,最多可提高20%的FSB速度。

MSI_785GM-E65_10

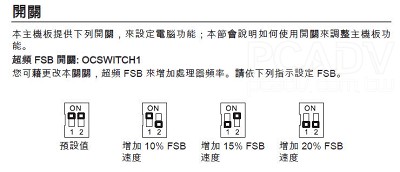

▲圖為說明書上的說明,超頻開關最多可增加20% FSB速度。

MSI_785GM-E65_09

▲只要調整超頻開關的設定,即可輕鬆超頻。

除了超頻開關外,785GM-E65也在CPU旁提供四個LED顯示燈,可顯示目前CPU正使用幾相電源。而在北橋晶片上搭載附導熱管的散熱片,南橋晶片上也有較小型的散熱片,兩個散熱片都使用螺絲固定。

MSI_785GM-E65_05

MSI_785GM-E65_08

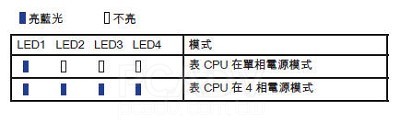

▲CPU旁的LED顯示燈可顯示目前CPU電源使用狀態。

MSI_785GM-E65_03

▲北橋晶片上的熱散器,此散熱器使用螺絲固定。

因為同樣採用785G的主機板在規格與性能的差異有限,各家都推出自家開發的附加功能以吸引玩家,但是多數的功能也都很相近。例如在強調省電的這個時代,MSI 開發了APS (Active Phase Switching)技術,可依據不同的負載狀況,調節使用的電力,以達到更有效率與省電的目的。另外785GM-E65雖不支援雙BIOS,但M-Flash功能可在BIOS毀損時,由USB碟載入BIOS檔案,修復BIOS檔。

效能表現平平

與其他785G主機板擁有相近的效能表現,MSI 785GM-E65在PCMark Vantage測試得分為5122分。內建的HD 4200顯示晶片的效能表現也平平,在3DMark06得分為1795,WinRAR Benchmark為1758分。在耗電方面,待機時耗電59W,滿載時96W,同樣與其他785G主機板相去不遠。

測試數據

PCMark Vantage 5122
瞬間最高耗電量 96W
閒置耗電量 59W
WinRAR 3.8 Benchmark 1758 KB/s

測試平台:●處理器:AMD Phenom II X4 810●記憶體:Kingston DDR3 1GB×2●硬碟:Hitachi HDT722516DLA380

結論:各家性能功能相近

從這三篇的785G主機板測試可知各家採用785G+SB710晶片組的主機板,不論在規格、性能表現與附加功能上都相去不遠。785G主機板在效能表現平平,但具備較低耗電、支援高畫質硬體解壓縮與HDMI介面,讓785G產品非常適合做為一般文書機或HTPC之用。
