2680762ab274ca2a8fe766896b857402 中華電信已提供 300Mbps 上傳、100Mbps 下載的光世代可供申請,但你家的路由器升級了嗎?Buffalo 新推出的 WHR-1166D 802.11ac 無線網路路由器,於連接數據機 / ONU 的 WAN 埠升級成 1000Mbps 速度,不怕網路塞車,釋放 300Mbps 對外下載頻寬。

連外已有 GbE 速度需求

在過去還在 56K 數據機撥接、ADSL 上網的年代,因為網路速度不快的關係,許多人根本不會在乎網路交換器或是路由器的速度,也有不少人使用非常古老的 10/100Mbps 集線器。接著光世代來臨,不論你家最後一哩採用何種方式,其速度大多不會超過 50~100Mbps,目前市面上最便宜不到千元的路由器也能夠應付。因此對於一般使用者來說,有線網路速度通常不會是更換路由器的主因,反而是無線網路太慢、使用 BitTorrent 不穩定等因素。

不個這個觀念在今年要被打破了,中華電信於今年年中正式推出牌價新台幣 1,699元(非固定制、8 組 IP)的 300Mbps/100Mbps 網路服務,由於下載速度已經超過 100Mbps,如果家中交換器或是路由器的有線網路還停留在 100Mbps,那麼速度就會和申請雙向 100Mbps 一樣,白了工、白開錢。

WAN 升級 GbE 的 WHR-1166D

Buffalo 在此時推出 WAN 有線網路和無線網路都升級的 WHR-1166D,WAN 部分升級支援 1000Mbps,無線網路則是支援 802.11ac 2T2R,而且還是同步雙頻功能,無論是 5GHz 的 802.11 a/n/ac 或是 2.4GHz 的 802.11 b/g/n 都可照顧到。

不過讀者有沒有覺得很奇怪,為何筆者僅強調 WAN 埠升級?這是因為此台的 4 組 LAN 埠還停留在 10/100Mbps 等級。過去這種配置筆者僅在企業型產品中見過,往上可能有 1~2 組的 1000Mbps 網路埠,往下則有數十組的 100Mbps 網路埠,在成本和速度上達成平衡點。究竟此種設計帶入家庭好不好,就看接下來的分析測試。

Buffalo WHR-1166D 規格:

  • 網路 SoC:MediaTek MT7260A
  • 無線網路晶片:MediaTek MT7260A(802.11 b/g/n)、MT7612EN(802.11 a/n/ac)
  • 天線:3.4dBi x 2、內建式
  • 有線網路:10/100/1000Mbps(WAN)、10/100Mbps(LAN)
  • 無線網路:802.11 a/b/g/n/ac、2T2R
  • 連接埠:RJ45 x 5
  • 記憶體:128MB DDR2
  • 尺寸:55 x 159 x 130(mm)


▲Buffalo WHR-1166D 雖然採用新一代的設計外型,體積方面卻比先前 WZR-1750DHP 小了許多。

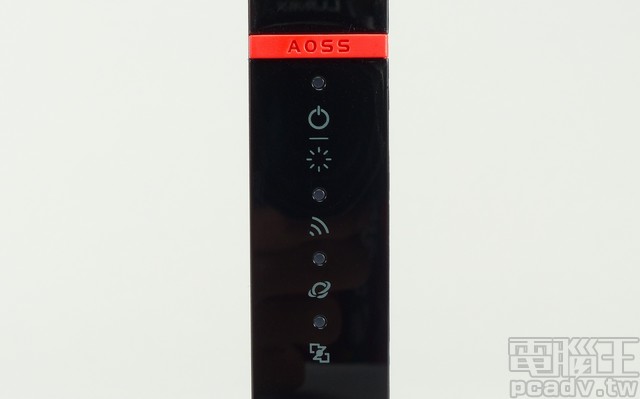

▲前方紅色按鈕為 AOSS(類似 WPS 功能,但僅能和自家產品配對或使用行動裝置安裝 App),其下則為各種 LED 指示燈。

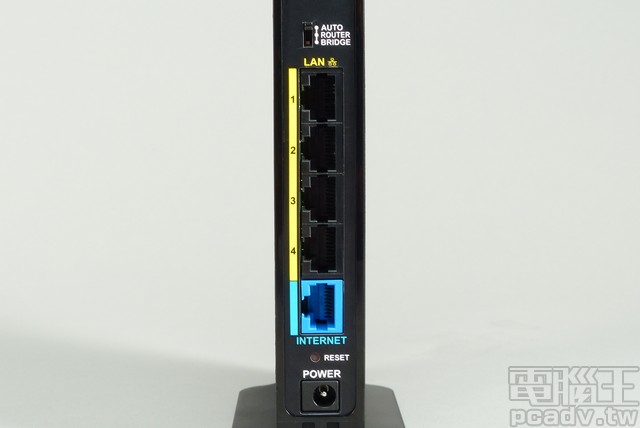

▲背部上方為運作模式選擇(自動、路由器、橋接),中間為網路埠,下方為重置鈕和電源輸入。

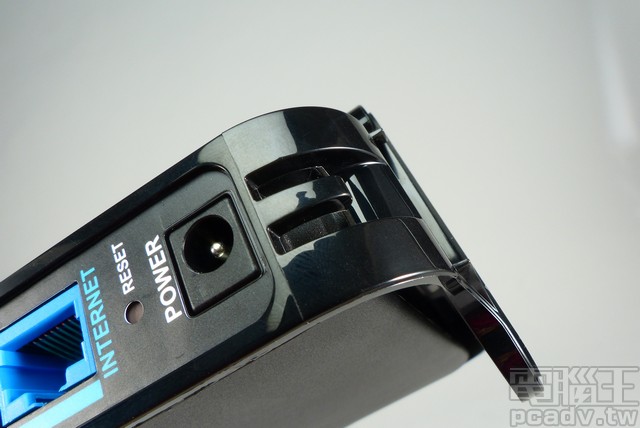

▲Buffalo 近期的產品開始加入如圖的凹槽,可放入電源線避免意外拉扯造成服務中斷。

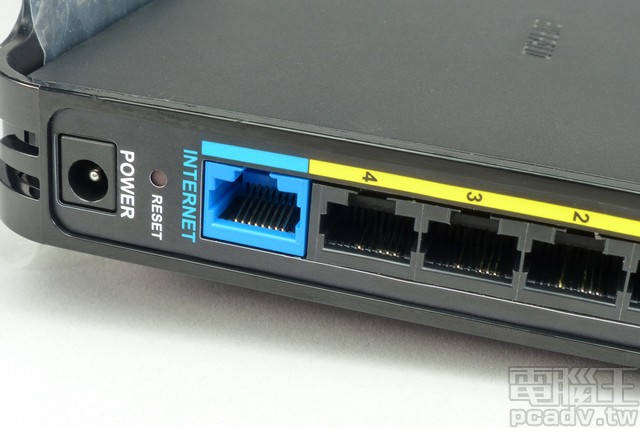

▲從網路埠的針腳可看出限速的端倪,唯有 WAN 埠保留完整的 8 根,LAN 埠僅有 4 根,1000Mbps 須使用完整的 8 條線路。

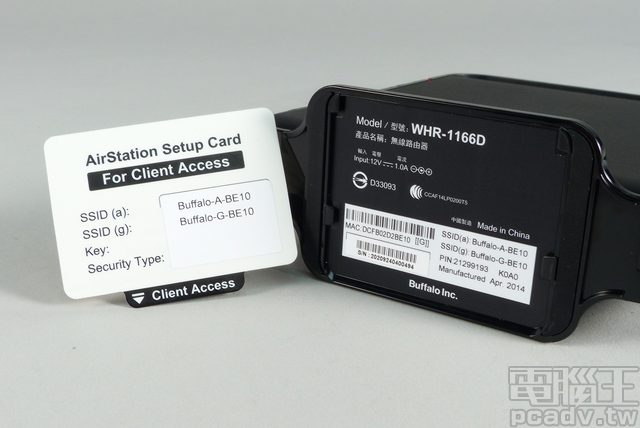

▲Buffalo 的優良傳統,底部有 1 張可以抽出來的連線資訊卡,同時也可發現底座連在機身上,無法拆卸。

以下的拆解動作僅是讓讀者對 Buffalo WHR-1166D 有更深的認識,擅自開啟內部會喪失保固,也可能會對使用者造成傷害,請各位讀者不要模仿。

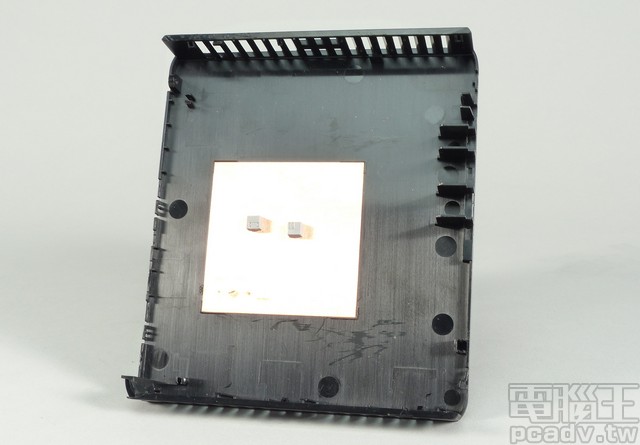

▲機殼的其中一側貼有銅箔貼紙,並貼有導熱墊,多多少少可加強散熱效果。

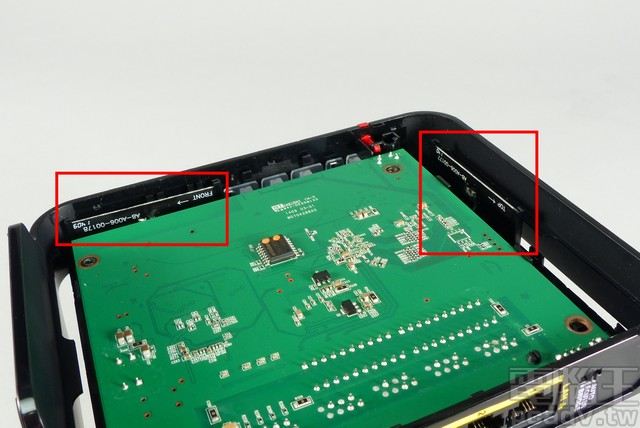

▲內建的天線位置在機身前方和上方,為 2.4GHz 和 5GHz 共用的設計。

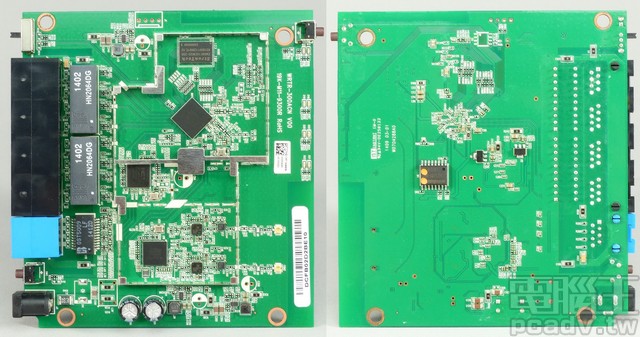

▲電路板正反面,在此筆者先將金屬屏蔽罩先行移除,同時內部的網路 SoC 和 PHY 晶片皆有導熱墊和屏蔽罩接觸。

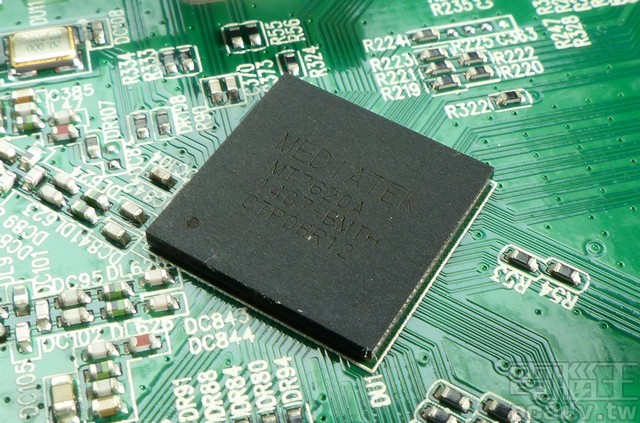

▲MediaTek MT7260A,內部最主要的網路 SoC 功能,擁有 Hardware NAT 功能,同時肩負 2.4GHz 頻段的傳輸工作。

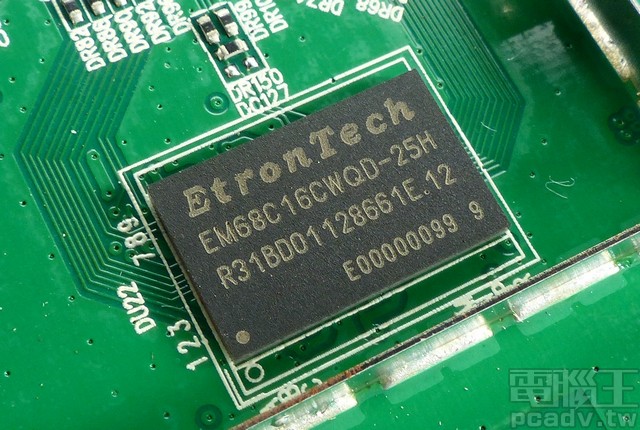

▲EtronTech 的 DDR2 記憶體顆粒,等效 DDR2-800MHz(SoC 支援到等效 DDR2-772MHz),容量 128MB。

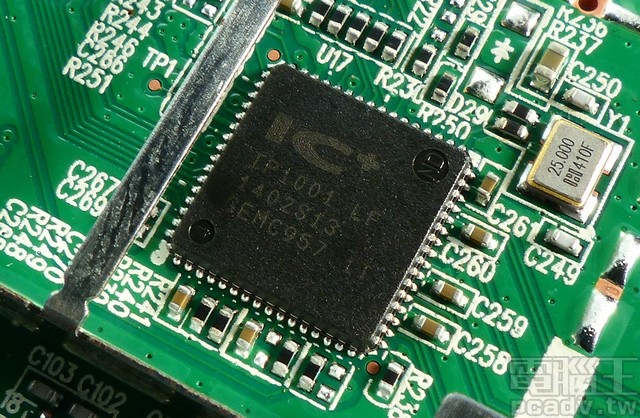

▲WAN 埠的 PHY 晶片,IC Plus IP1001。

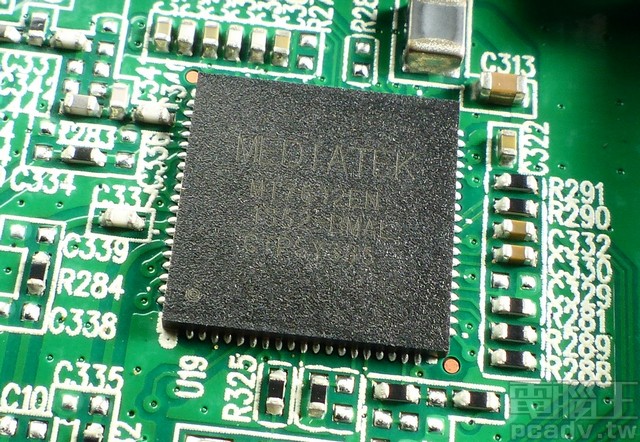

▲負責 5GHz 頻段的 MediaTek MT7612EN 晶片。

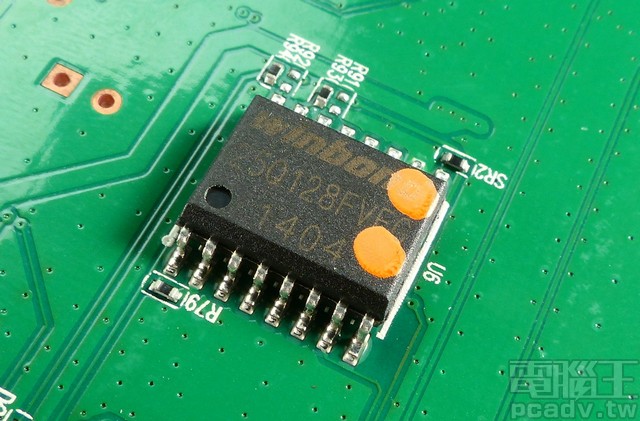

▲唯一 1 顆位於電路板背面的 16MB 快閃記憶體晶片,負責存放韌體。

有線網路配置學問多

在家用產品中呈現這種 WAN 支援 1000Mbps、LAN 支援 100Mbps 的狀況並不常見,在企業型產品中比較容易看到,這是因為企業型產品的網路埠比較多,WAN 和 LAN 會使用不同的交換器晶片,在成本和實際網路流量的考量下,就會出現 WAN 為 1000Mbps,LAN 為 100Mbps 的產品。不過家用產品通常網路埠並不會太多,1 顆交換晶片即可打死,因此通常 WAN 和 LAN 的速度幾乎都是一致的,Buffalo WHR-1166D 這種不尋常的配置值得深入研究。

經過觀察 MediaTek MT7260A 和電路板的設計之後,發現是這顆 SoC 的設計,導致 WHR-1166D 這種不對稱的網路速度。MT7260A 支援 6 個網路埠,且內建 5 個埠的 10/100Mbps PHY 實體層,按照原廠的資料文件,能夠配置成 4 組 10/100Mbps 的網路埠加上 2 組 10/100/1000Mbps 網路埠,或是 5 組 10/100Mbps 和 1 組 1000Mbps 的組合,顯然 WHR-1166D 僅有拉出 4 組 10/100Mbps 加上 1 組 10/100/1000Mbps。且 MT7260A 並不包含 1000Mbps 的實體層,所以電路板上才會有 IP1001 這顆晶片。

其實 MediaTek MT7260A 這顆晶片在 D-Link DIR-810L 上也有使用,只不過這款產品所有的網路埠皆為 10/100Mbps,所以當時並未引起筆者的興趣。
