隨著3D電影正當紅,不少業者紛紛在家用3C端祭出相關產品來趕搭這股熱潮,舉凡3D電視、3D投影機,連3D液晶顯示器也要參一腳。Asus 的VG236H,就是一台對應NVIDIA 3D Vision顯示技術的液晶顯示器,不管是3D劇院或者是3D遊戲,它都能勝任。

Asus VG236H包含兩組元件,一個是螢幕本體、另外一個則是NVIDIA的3D套件,有點類似玩家共和國產品線裡,把顯示卡、耳機跟滑鼠包在一起賣的行銷手法。一台3D高畫質螢幕市價約萬元左右,而NVIDIA 3D kit在PChome線上購物是賣6,990元,所以VG236H整組的價格(新台幣17,900元)還算合理。

從連接到觀賞:Asus VG236H 3D螢幕

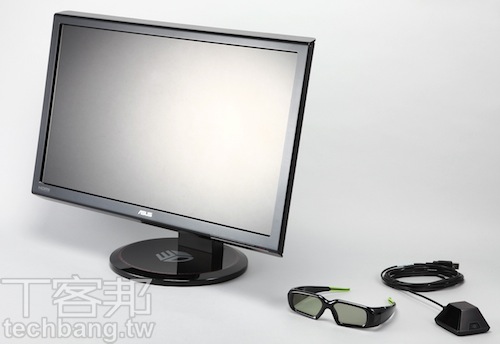

▲Asus VG236H的主要配件,請注意螢幕面板本身是鏡面,不是霧面,勿被照相效果誤導。

VG236H是採用鏡面螢幕,鏡面螢幕本來有著色彩鮮明、對比強烈的優勢,理論上可以讓畫面更有立體感,搭配上3D套件卻是優缺參半。立體效果確實可以加分,不過鏡面的反光同時也容易混淆視覺,建議在使用3D功能時增高畫面亮度、並減低環境光源,效果會比較好,畢竟液晶快門立體眼鏡原本就會屏蔽一部份的亮度。

從連接到觀賞:Asus VG236H 3D螢幕

▲視訊埠口齊全,可惜DVI埠是採用DVI-D規格,無法再轉成D-sub。

出乎意料的,VG236H還搭載了色差端子。色差端子要上1080p是沒問題的,主要是看螢幕本身的處理晶片,那麼它能否傳輸1920x1080的120Hz訊源呢?筆者手邊沒有色差端子所以未能測試,不過目前需要經由色差輸出的3D應用並不多,從電腦端輸出還是走DVI或HDMI會比較方便。

需要Dual-Link DVI嗎

通常120Hz的螢幕都會隨附一條Dual-Link DVI線材,因為一般的Single-Link DVI無法應付高解析度加高更新頻率的頻寬需求。120Hz需要多少頻寬?這裡可以馬上做一個簡單的試算,解設是Full-HD的全彩畫面,那麼需要的頻寬就是1920 x 1080 x 120Hz x 24bit = 5.97Gb/s,Single-Link DVI的上限是3.96Gb/s,當然不夠。

所以了,筆者還是建議使用包裝內隨附的Dual-Link線材。其實就算是Single-Link DVI同樣也能啟動NVIDIA 3D Vision,不過因為頻寬不足的關係,畫質會比較差,尤其是播放藍光影片時會更明顯。

廠商資訊

  • 廠商名稱:華碩電腦
  • 官方網址:http://tw.asus.com
  • 聯絡電話:0800-093-456
  • 建議售價:新台幣18,500元
  • 面板尺寸:23吋,16:9寬螢幕
  • 解析度:1920x1080
  • 更新頻率:120Hz
  • 面板種類:TN

3D Vision怎麼玩?

3D影片可以說是2010年的十大科技關鍵字了,如果你到現在都還沒有看過,那麼只要走進電影院就行,幾乎每個檔期的電影都會有3D版本的放映場次。再不然,在家也能自已打造一組家庭劇院,而目前最便宜、又能兼固品質的解決方案就是NVIDIA 3D Vision。

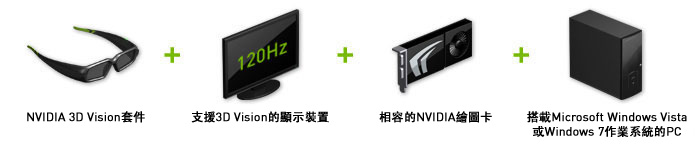

我們先來複習一次,要建構NVIDIA 3D Vision得具備以下元素:

從連接到觀賞:Asus VG236H 3D螢幕

(圖片來源:NVIDIA)

一、支援NVIDIA 3D Vision的顯示卡

並不是每一張顯示卡都能使用NVIDIA 3D Vision,要知道自己的零組件有沒有支援、或者是不知道該買哪一張卡,可以到NVIDIA官網查詢。

二、支援NVIDIA 3D Vision的顯示設備

不管是電視、液晶螢幕或者是投影機,一樣在NVIDIA的官網裡都有列出相容性清單。基本上這裡都是120Hz螢幕的天下,Asus VG236H當然也是清單內的一員。

三、NVIDIA 3D Vision套件

NVIDIA 3D Vision套件在狹義上來說,就是一支液晶快門立體眼鏡跟訊號發射器,如果你買的是NVIDIA 3D筆電的話,那麼這些配件通常就會隨附在包裝裡。

從連接到觀賞:Asus VG236H 3D螢幕

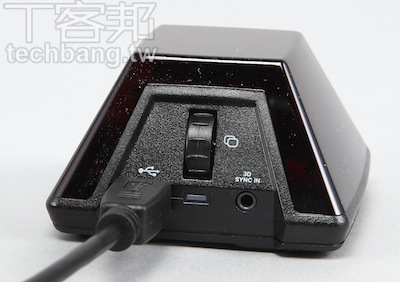

▲NVIDIA的3D Vision發射器。

從連接到觀賞:Asus VG236H 3D螢幕

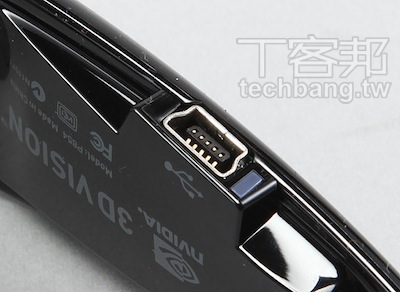

▲液晶快門立體眼鏡上有一個USB插孔,可以用來充電。

四、 NVIDIA 3D Vision 驅動包

從連接到觀賞:Asus VG236H 3D螢幕

NVIDIA 3D Vision 驅動包裡頭包含了三個元件,分別是顯示卡驅動、3D Vision驅動以及3D Vision應用程式,建議先移除電腦裡本來的顯示卡驅動後再行安裝,會比較保險。

五、3D影片播放軟體

目前比較著名的、免費的3D影片播放軟體,即屬Stereoscopic Player以及以它為基礎的NVIDIA 3D Vision Video Player,不過功能都比較陽春,筆者建議還是以PowerDVD、WinDVD或者是TotalMedia Theatre之類的專門程式來播放會有比較好的效果。

因為WinDVD的新版本目前還沒上市,筆者只實測了PowerDVD與TotalMedia Theatre這兩款。其中PowerDVD在官網就有功能完整的試用版可以下載,TotalMedia Theatre則是要另外付費購買3D外掛,當然了,也要「掛」在付費版本的主程式裡才能使用。

基本上這兩套播放軟體的3D重點功能有兩個,一個是支援3D Blu-ray,也就是3D藍光影片的播放;另外則是把2D影片轉成3D,並不限於DVD,只要是2D模式下能播放的影片格式就能轉。藍光光碟就比較特殊了,不論是播放藍光光碟、或者是裡頭的M2TS檔,3D功能都是禁用的,不過我們還是可以透過先把藍光光碟RIP成MKV檔的方式來取巧,可惜的是PowerDVD與TotalMedia Theatre無法顯示內嵌在MKV檔裡頭的字幕,轉檔時可能就要多一道工,播放時再以外掛的方式來顯示字幕。

六、3D影片

目前市面上已經發行的3D電影並不多,影碟出租店裡頭更是不太可能看到,有也充其量只是2D電影的分色版本。如果讀者們想從海外購買真正的3D藍光光碟,那麼請務必認明產品上有Blu-ray 3D標示、在藍光資料庫裡確確實實是被分類為Blu-ray 3D的影片才行。以「怪獸大戰外星人」(Monsters vs. Aliens)這部片為例,就有發行兩種藍光版本,但只有一片是3D藍光。

從連接到觀賞:Asus VG236H 3D螢幕

▲在Blu-ray.com可以找到兩部怪獸大戰外星人,有標示「Blu-ray 3D」的才是真的3D藍光規格。

從連接到觀賞:Asus VG236H 3D螢幕

▲再不然,3D藍光電影在片盒上一定會有特別標示。右邊那部是普通2D版本的藍光卡通,只不過在附錄加了一段分色的3D片段,所以包裝盒上也有讓人誤會的3D字樣。

如果手邊沒有任何影片檔,那麼NVIDIA的官網也有提供現成的3D訊源,利用NVIDIA 3D Vision Video Player進入全螢幕播放即可。

從連接到觀賞:Asus VG236H 3D螢幕

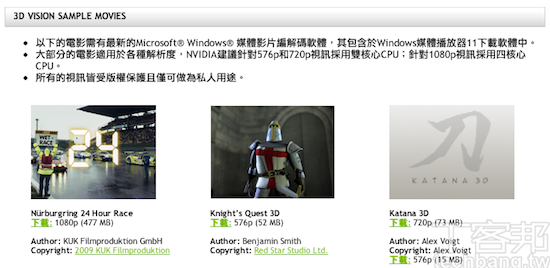

▲自己沒影片就到官網下吧,從576p到1080p的訊源一應俱全。(圖片來源:NVIDIA)

知道更多3D Vision:

跟看DVD一樣簡單

以上元素齊備後,就可以開始動手「建置」3D個人劇院了。一開始,請先移除電腦裡的顯示卡驅動,然後分別安裝新的主機板驅動以及NVIDIA 3D Vision驅動套件,因為3D訊號發射器是透過USB與電腦連接,主機板的驅動也一併更新會比較保險。

再來,請把發射器與電腦連接,然後開啟「Enable NVIDIA 3D Vision」,照著畫面逐步設定。設定時會需要你戴上3D眼鏡來調整顯示細項,不過通常剛開箱的眼鏡是沒電的,這時候可以直接插上USB充電沒關係,並不會影響到眼鏡的使用,也就是可以邊看邊充。

從連接到觀賞:Asus VG236H 3D螢幕

▲第一次使用時,請先點選「Enable 3D Vision」進行設定。

設成完成後,就看你要用什麼播放程式來看3D影片了。在這裡要特別提醒大家,很多人會以為「要看3D影片,就得先把螢幕的更新頻率調成120Hz」,事實上並不必刻意去手動更改,播放軟體會自行調整。

NVIDIA 3D Vision Video Player

從連接到觀賞:Asus VG236H 3D螢幕

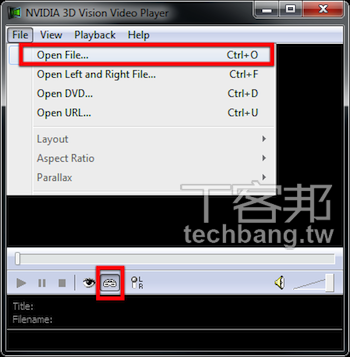

這裡以NVIDIA官方的示範組合為例。執行NVIDIA 3D Vision Video Player之後,從檔案工具列中選擇「Open File」,再開啟從官網上下載的示範影片,然後點選飛梭列下方的眼鏡圖示就可以切換成3D模式。因為從官網下載的影片,一部只有一個檔案,所以不必再經由「Open Left and Right File」來開啟多重視角。

PowerDVD 10 Ultra Mark II

從連接到觀賞:Asus VG236H 3D螢幕

開啟PowerDVD 10 Ultra Mark II之後,隨便先任選一個影片播放,視窗右下方會出現一個「3D」圖示,點擊它就能進入3D影片的設定,請注意不要暫停影片,不然「Enable CyberLink TrueTheater 3D」的選項會無法打勾。打勾後可以視個人喜好調整景深,不過PowerDVD的預設設定值已經很理想了,可以先看看效果是否滿意再更動也不遲。

順帶一提,假如在畫面中找不到藍色的「3D」字樣,那就代表你的PowerDVD版本不對,建議直接升級到PowerDVD 10 Ultra Mark II會最划算。

  • 廠商名稱:訊連科技
  • 產品網址:試用版下載
  • 建議售價:新台幣3,500元
  • 試用限制:30天全功能,無CPRM內容播放保護機制

TotalMedia Theatre 3

從連接到觀賞:Asus VG236H 3D螢幕

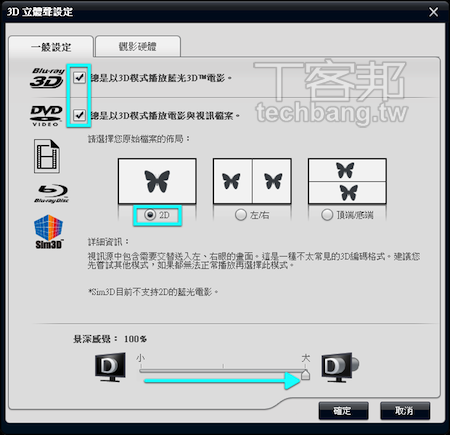

TMT3跟PowerDVD 10 Ultra Mark II的設定類似,最主要是把「觀影硬體」類型設定成「頁/幀交錯」,播放程式才能對應到正確的3D顯示模式。再來是到「一般設定」裡,在「總是以3D模式播放電影」打勾,並勾選原始檔案的佈局(一般都是『2D』)」,最後再調整「景深感覺」,百分比愈大、3D效果就愈明顯,筆者建議第一次玩可以直接把橫桿拉至100%,比較能體會3D畫面的震憾力,程式預設的30%幾乎等於沒有景深。

從連接到觀賞:Asus VG236H 3D螢幕

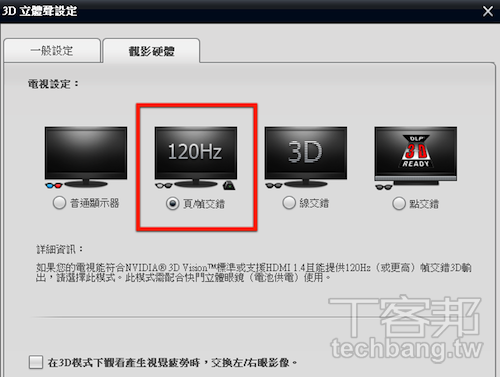

▲設成頁幀交錯(Field Sequential)才能正常顯示3D畫面。

值得一提的是,TotalMedia所提供的3D轉換功能並不限於影片,靜態影像也能適用,只要單獨一張照片就能轉成3D,效果非常明顯。

遊戲根本不必設定

至於遊戲就更輕鬆了,以「蝙蝠俠:阿卡漢姆瘋人院」(Batman: Arkham Asylum)為例,只要NVIDIA 3D Vision是啟用狀態,進入遊戲就會自動以3D模式來顯示。3D遊戲通常會比3D電影來得更逼真,因為在製作時可以享有更精準的景深係數設定,不過也要視遊戲製作的細膩度而定。

NVIDIA官網一樣有列出遊戲的支援清單,而且還依效果優劣作了等級分類,其實大多數的熱門遊戲都在清單裡面,購買前不妨先行參考。

從連接到觀賞:Asus VG236H 3D螢幕

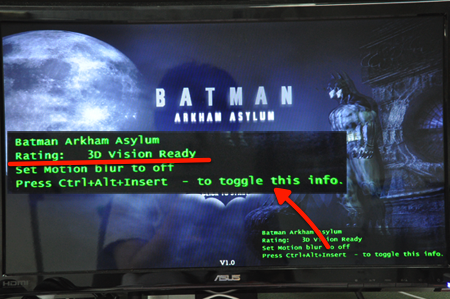

▲進入遊戲後右下角會出現NVIDIA 3D Vision的提醒視窗, 「3D Vision Ready」的Rating代表效果是最好的。

什麼角度效果最好?

戴上了3D眼鏡,很多人就會習慣開始喬「角度」,以求有最好的3D效果。其實3D效果好不好,跟觀看角度並沒有絕對關係,這是因為人們到電影院都喜歡「選位子」而造成的誤解,大家不妨在觀看3D電影時、刻意左右搖擺頭部看看,反而會因為視角的變動而對應出不同的景深效果,這也是3D應用的可玩性之一。

真正長時間試玩過NVIDIA 3D Vision及Asus VG236H後,筆者覺得效果比想像中好,其實這一類的產品並不是如大家一開始所認為的「純屬噱頭、有行無市」,只是我們都還沒習慣、或者是找到它可以帶來的有趣應用,如果你手邊已經有了3D設備,那麼不妨嘗試著用它來觀看照片、或者是重播喜歡看的2D影片,一定別有一番趣味。
