現在只要Apple產品一出來,馬上會被拆光光,就連薄薄一片的Magic Trackpad也一樣。ifixit第一時間就把Magic Trackpad拆開,這片超大面積的多點觸控,主要是由一片精密的電路板來控制,它除了感應觸控之外,和MacBook Pro上相比,還多了藍牙傳輸和電池。

拆開來看,其實Magic Trackpad的結構還算是蠻簡單的,並不會太複雜。底部撬開之後就可以看到整個內部結構,也就是主要的電路板。不過大部分的地方不是黏死,要不就是很密合,建議一般人還是不要在家亂拆,不然就要有心理準備,因為拆的時候可能會破壞觸控板外觀。

Magic Trackpad拆光光給你看

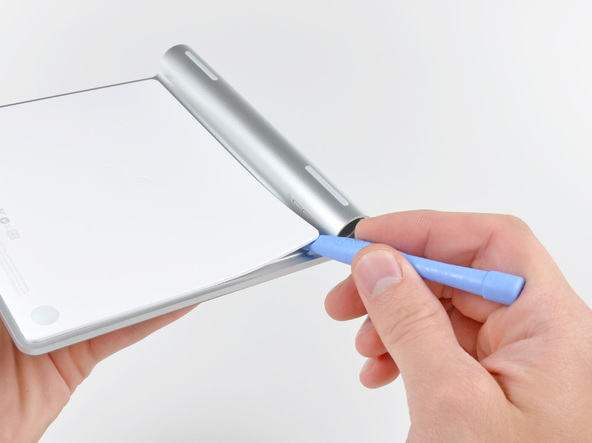

▲底部是用卡榫式,只要小心撬開就可以把底部拆除。

Magic Trackpad拆光光給你看

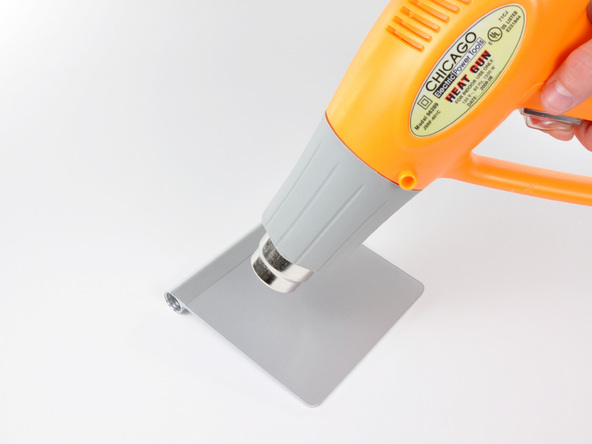

▲正面是黏死的,要拆的話要先用熱風槍讓膠失去黏性。

Magic Trackpad拆光光給你看

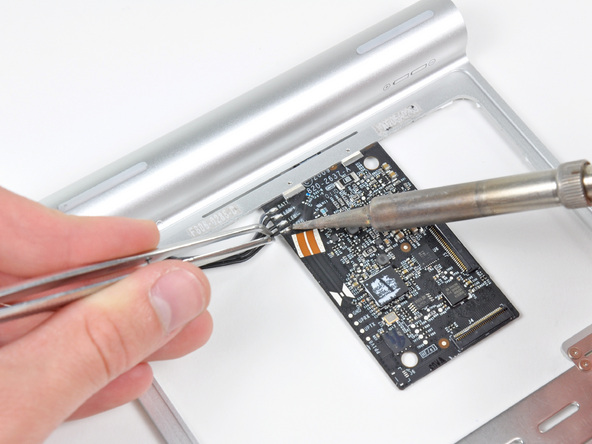

▲中間的電路板也是焊死的,如果想要拆下來的話就要解焊。

Magic Trackpad拆光光給你看

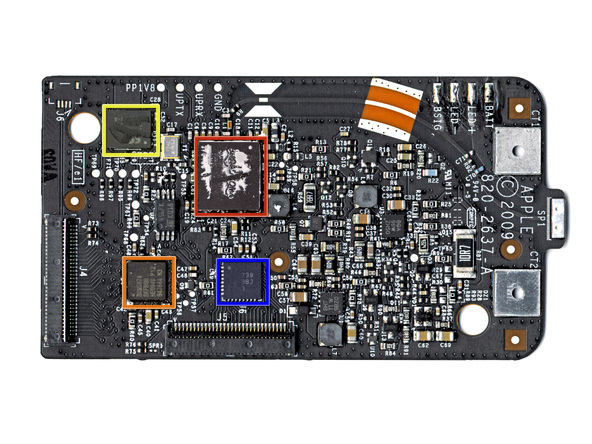

▲整個Magic Trackpad的控制都在這塊電路板上。

  • 紅色是Broadcom BCM2042晶片,主要是處理藍牙通訊。
  • 橘色是Broadcom BCM5974晶片,負責控制多點觸控功能,這個晶片和iPhone、iPod Touch、MacBook Air上用的是一樣的。
  • 黃色是SST 25WF020,含2 Mbit的Flash記憶體。
  • 藍色是TI CD3238晶片,負責控制傳送、接收的工作。

更詳細的拆解就請到ifxit看吧!連要用到什麼工具都解說很清楚。

資料來源:ifixit
