身體就是遙控器的Xbox 360專用體感裝置Kinect,從今年(2010年)6月發表以來就讓眾玩家苦苦等待,終於在11月4日於歐美正式開賣了(台灣玩家再多等幾天吧)。迫不急待的除了玩家外,還包括ifixit,因為它們又要把人家給拆光光啦。

關於Kinect的魅力,T客邦早在今年8月就報導了小編不怕苦!微軟Kinect全身體感實際體驗一文,對於Kinect的運作原理,我們也寫過身體就是控制器,微軟Kinect是怎麼做到的?除了免握控制器之外,Kinect售價也是三大體感裝置中最高的,大家應該很想知道裡頭是塞了些什麼東西吧?就讓ifixit來代勞吧。



Kinect 也逃不過被 ifixit 拆解的命運

▲Kinect本體,特色是長得像巨大化的視訊攝影機,以及3顆鏡頭。

Kinect 也逃不過被 ifixit 拆解的命運

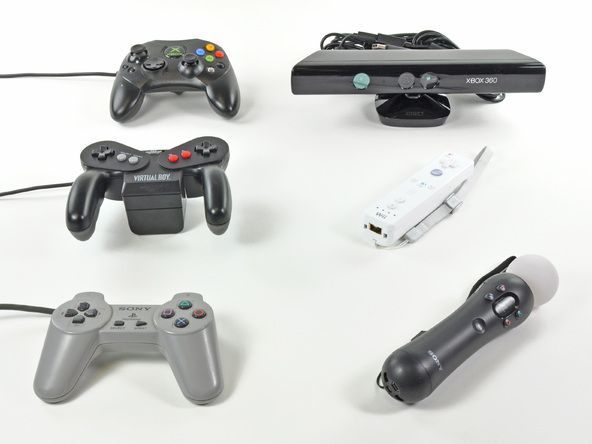

▲與其他控制器和體感裝置比一比,其實Kinect體積比單看照片想像中還來的小。

Kinect 也逃不過被 ifixit 拆解的命運

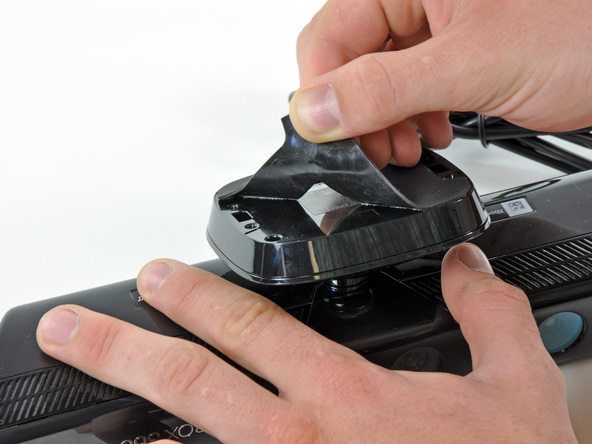

▲Kinect可以左右旋轉,所以先拆開底座一探究竟。

Kinect 也逃不過被 ifixit 拆解的命運

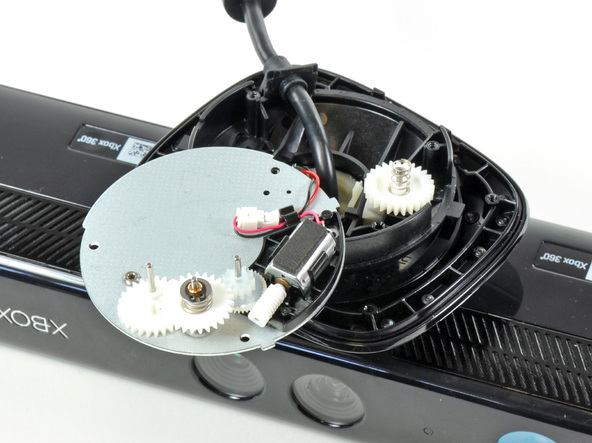

▲拆開底座後可看見馬達、齒輪等旋轉機構。

Kinect 也逃不過被 ifixit 拆解的命運

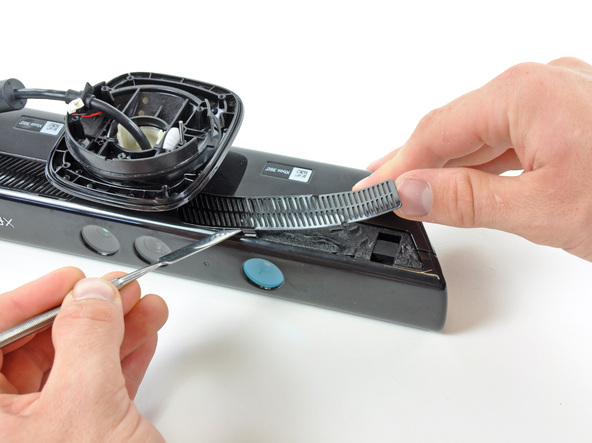

▲接著撕開本體底部的飾條後,便能鬆開螺絲。

Kinect 也逃不過被 ifixit 拆解的命運

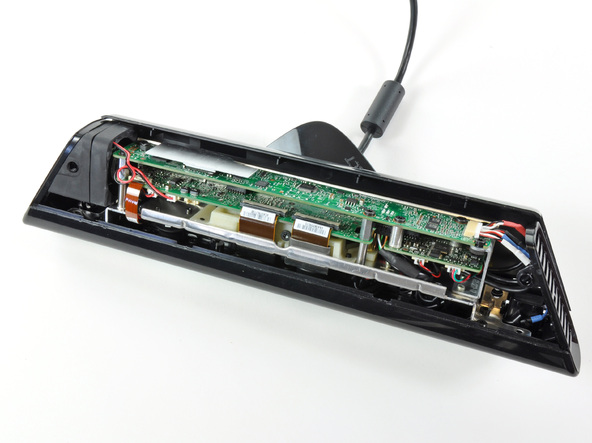

▲拆開後可以看到金屬支架,主要有3塊電路板,左側則是風扇。

Kinect 也逃不過被 ifixit 拆解的命運

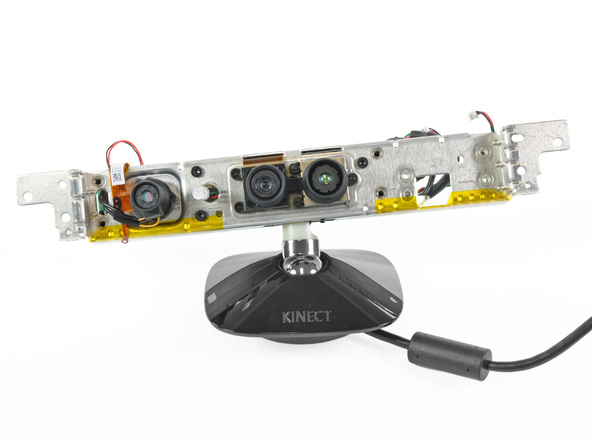

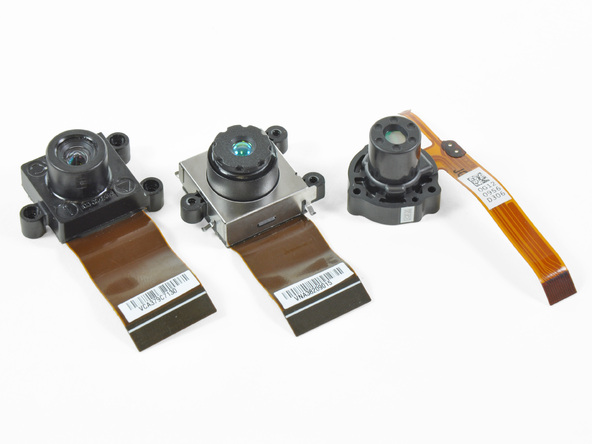

▲正面的3顆鏡頭,由左而右分別為(IR CMOS) Microsoft / X853750001 / VCA379C7130、 (Color CMOS) VNA38209015、(IR Projector) OG12 / 0956 / D306 / JG05A。

Kinect 也逃不過被 ifixit 拆解的命運

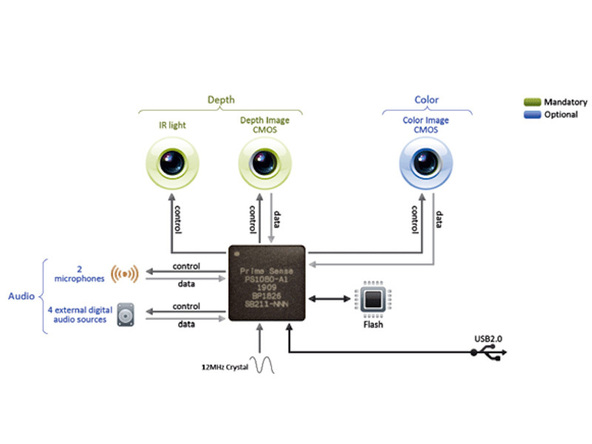

▲附上PrimeSense提供的解說圖供對照。

Kinect 也逃不過被 ifixit 拆解的命運

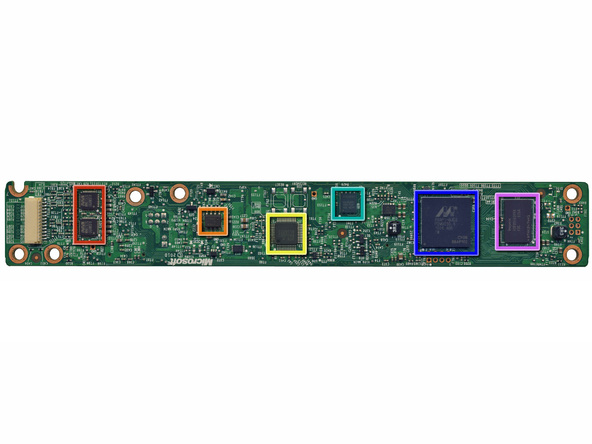

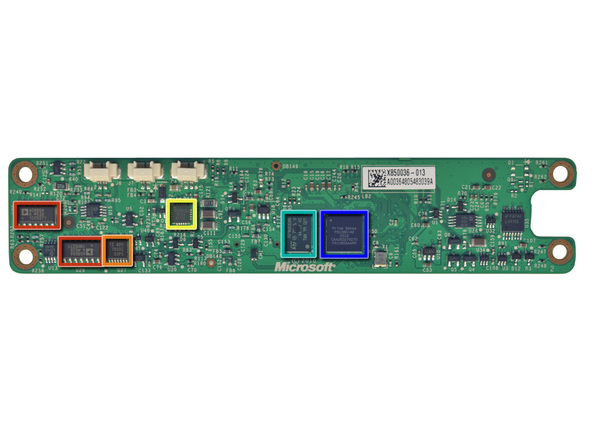

▲後方最大片的電路板,上面由左而右晶片型號為Wolfson Microelectronics WM8737G、Fairchild Semiconductor FDS8984、NEC uPD720114、H1026567 XBOX1001 X851716-005 GEPP、Marvell AP102、Hynix H5PS5162FF 512 megabit DDR2 SDRAM。

Kinect 也逃不過被 ifixit 拆解的命運

▲中間左邊電路板,晶片由左而右為Analog Devices AD8694、TI ADS7830I 、Allegro Microsystems A3906、ST Microelectronics M29W800DB、PrimeSense PS1080-A2。其中最右邊的PrimeSense PS1080晶片就是Kinect的命脈。

Kinect 也逃不過被 ifixit 拆解的命運

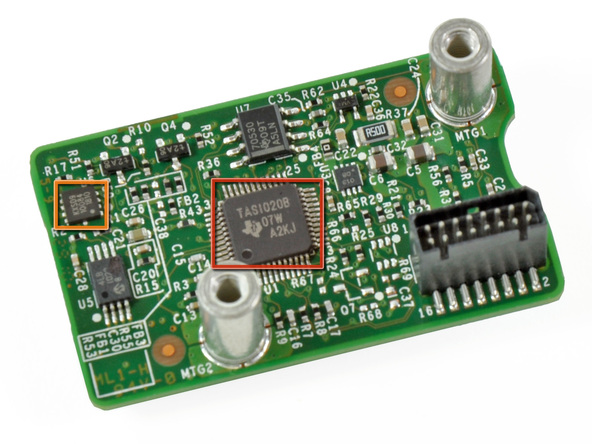

▲中間右邊最小片的電路板,晶片由左而右為KXSD9加速計(accelerometer)、TI TAS1020B USB音效控制器。

Kinect 也逃不過被 ifixit 拆解的命運

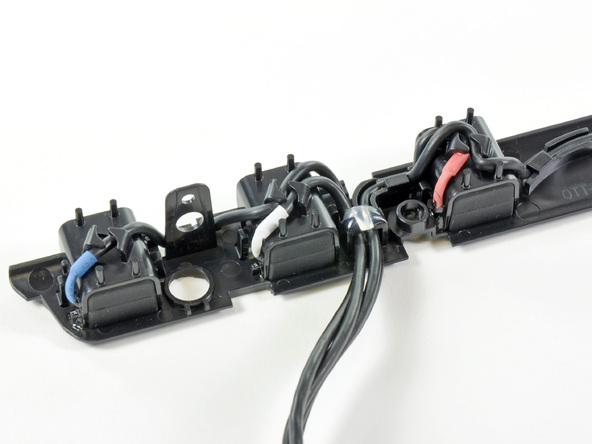

▲鏡頭金屬支架的另一側有陣列麥克風,右側有3個、左側有1個麥克風。



Kinect 也逃不過被 ifixit 拆解的命運

ifixit認為Kinect排列在一起的鏡頭長得很像某號電影人物。

Kinect 也逃不過被 ifixit 拆解的命運

▲答案是電影霹靂5號(Short Circuit)的Johnny 5。

Kinect 也逃不過被 ifixit 拆解的命運

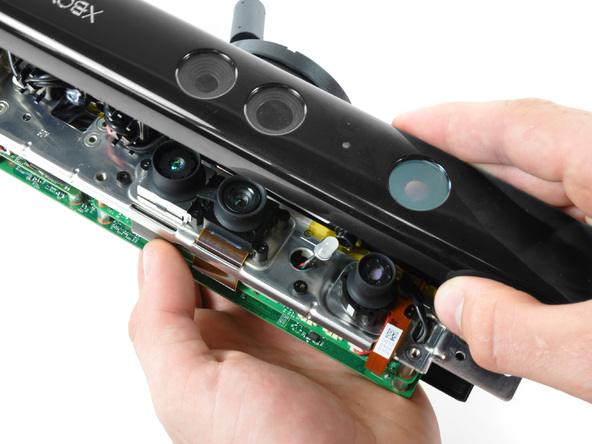

▲將鏡頭外圈拆解,ifixit提到Kinect鏡頭是類似一般視訊攝影機的鏡頭。

Kinect 也逃不過被 ifixit 拆解的命運

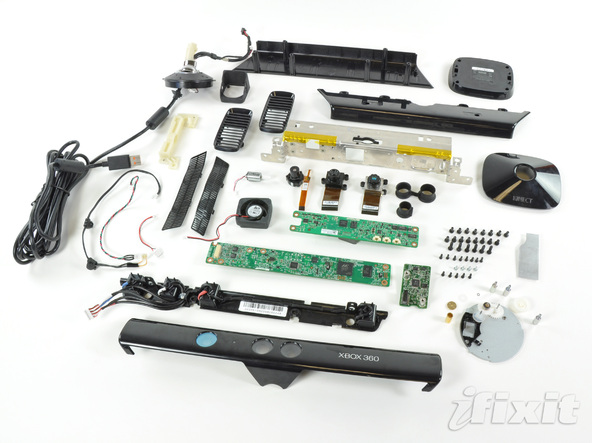

▲拆解完畢,謝謝收看。



資料、圖片來源:ifixit
