12月開始的重頭戲,就是即將來臨的資訊月,除了搶清倉商品優惠之外,同樣也有新玩意發表,隨著Intel的Sandy Bridge新產品即將正式問世,各家主機板廠也先後發表了自家的新產品。但礙於媒體NDA限制,數據測試報導必須等到產品正式發表之後才能公開,空有板子也只能乾瞪眼。

此次新產品當中,許多廠商採用新一代的UEFI BIOS,這批P67/H67主機板產品發表當中,都可以看到各家廠商對於自家產品的BIOS介面介紹。例如Asus的EZ Mode,MSI的ClickBIOS。技嘉方面則表示雖然一直都有進行UEFI BIOS的開發,但對於全面投入UEFI的態度仍有所保留,只有在產品中預留未來可以自行升級UEFI的方式,現階段仍會以傳統BIOS為主。

▲瑞典網站SweClockers介紹Asus的EZ Mode(影片出處:SweClockers

Sandy Bridge 還沒出,主機板先卡位

▲華碩的消費端產品,視覺上大致沿習前代產品的藍黑配色。

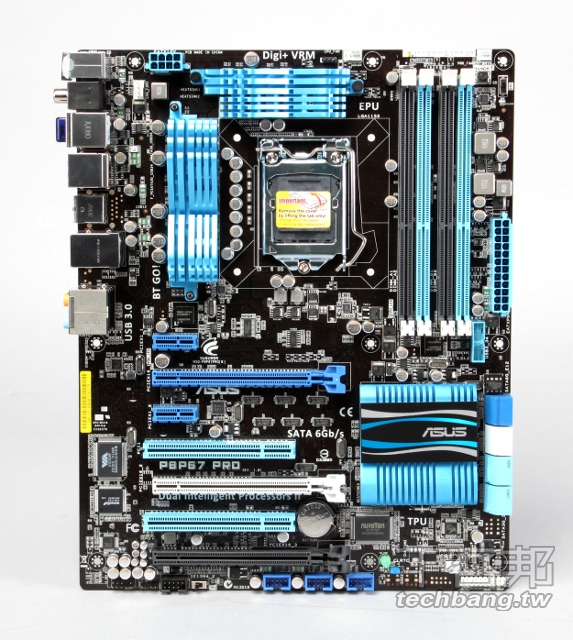

Asus這次的主機板產品,彩盒與前代的藍底設計不同,以Asus P8P67 Pro來看,彩盒走向全黑底的風格,散熱片則是變得更流線,令人聯想起水波漣漪的感覺。除此之外,更引人注目的是加入了「BT GO!」這個依賴藍牙作為通訊方式,利用手機上的app做遠端遙控,甚至進而可以做到超頻的功能。從Asus提供的送測產品上,還可以看到USB上面插著一個藍牙接收器,但藍牙應用未必是人人需要的功能,最後很有可能只是選購配備。當然,從以前就存在的TPU與EPU雙晶片仍然沒有缺席,USB 3.0也成為標準配備。

Sandy Bridge 還沒出,主機板先卡位

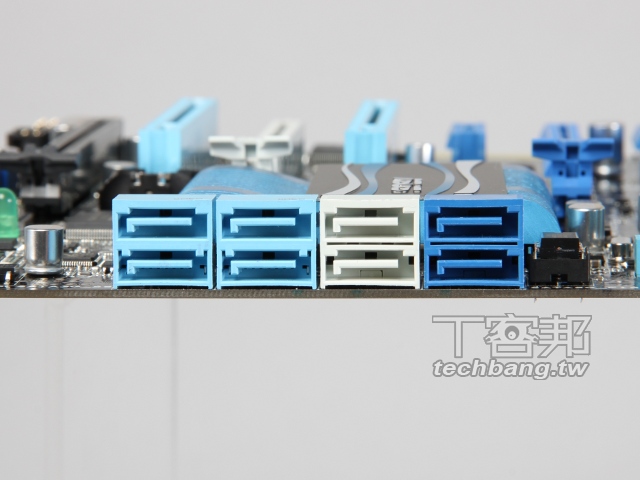

▲Intel晚了對手AMD好一陣子,才把SATA III列為標準配備,但只有兩組原生,圖中水藍色接頭仍是SATA II的規格,白色是SATA III,而右邊深藍色代表政黨傾向……才怪,這是第3方晶片提供的SATA III接頭

Sandy Bridge 還沒出,主機板先卡位

▲Asus的散熱片有種波浪的感覺,配上水藍色,筆者個人蠻喜歡的

Sandy Bridge 還沒出,主機板先卡位

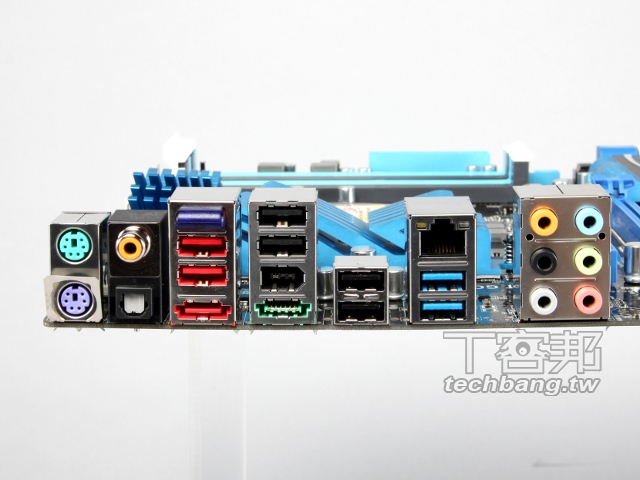

▲P8P67 Pro背板一覽,中階板子沒有太豪華的配置

Sandy Bridge 還沒出,主機板先卡位

▲印象深刻的是這個藍牙模組。但沒有想像中好拔,不確定是不是送測前先黏死在上面(補充說明:那是焊死的沒錯orz)

Asus本身主機板產品眾多,除了一般平價等級的產品之外,還有ROG系列跟TUF系列。ROG的部份顯得比較前衛,在Maximus IV Extreme這張板子上,只看到四組PCI-E 2.0 x16、一組PCI-E 2.0 x1以及一組PCI-E 2.0 x4,完全捨棄了PCI,USB也全部採用USB 3.0。TUF系列的SABERTOOTH P67則是在主機板上覆蓋了一層導風板。利用散熱器將冷空氣下吹時,把冷空氣引至主機板與導風板間,讓主機板元件能連帶散熱。但缺點在於,CPU必須使用下吹式散熱器。這對大多數塔型散熱器來說比較不利一些。

Sandy Bridge 還沒出,主機板先卡位

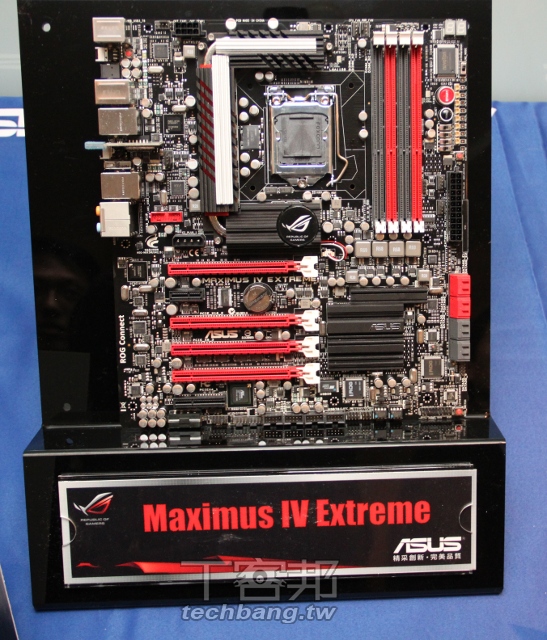

▲ROG系列的Maximus IV Extreme,看不到歷史悠久的PCI插槽

Sandy Bridge 還沒出,主機板先卡位

▲穿盔甲的SABERTOOTH P67,事實上那一大塊板子是塑膠製,用意是導風而不是導熱

技嘉的行動比較保守,當其他家都在強調UEFI BIOS的特色時,技嘉似乎比較靜觀其變,以BIOS來說,現階段仍以傳統介面的BIOS為主。這點筆者直接向技嘉詢問,得到的回應是,技嘉工程師認為BIOS調校屬於比較進階的應用,雖然花花綠綠的圖形介面能增加親和度,但對於本身就沒有在玩BIOS的人來說,改不改UEFI BIOS並沒有太大的影響。技嘉強調,UEFI BIOS目前雖然很有發展潛力,但不代表傳統BIOS沒辦法做到一樣的事,而且也是進階使用者比較熟悉的介面。但UEFI是未來趨勢,目前的產品雖然多以傳統BIOS 為主,但日後仍有機會直接透過用戶自行刷BIOS的方式升級UEFI。

Sandy Bridge 還沒出,主機板先卡位

▲比起以往晴空似的藍底色,這次的技嘉帶著全部黑化的新造型出現

相較於由藍轉黑的Asus,技嘉這次除了外盒也走黑底風格之外,PCB也不再是以往的寶藍色,而是採用了主機板很少見的消光黑。雖說黑色的 PCB到處都有,但多半是平光黑,在光線照射下會自然反光。但消光黑卻勾起了筆者的回憶,想起多年前MSI的一張經典老板子,上面還有資深副總裁主管研發工程師Jeans Huang簽名的865PE Neo2-P Platinum Edition,另外以前的建碁(Aopen)主機板也有類似的作法。但多年過去,許多廠商不再使用消光黑,反倒是技嘉在新系列採用了消光黑,而且在插槽配色與散熱片的色調上,都是偏向鐵灰或是全黑的搭配,有別於以前的活潑配色,多了一種高貴的感覺。

Sandy Bridge 還沒出,主機板先卡位

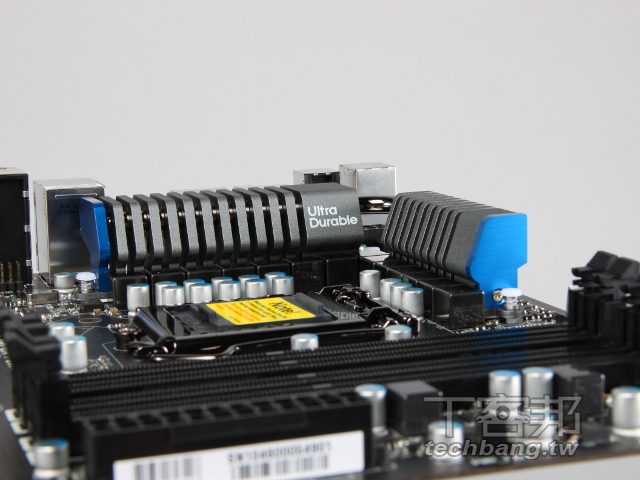

▲散熱片做的有種圓潤感,事實上摸起來不太像金屬,比較像陶瓷,可能是筆者想太多

Sandy Bridge 還沒出,主機板先卡位

▲借來的P67A-UD4只準備了6個SATA接頭,其中白色部份支援SATA III

Sandy Bridge 還沒出,主機板先卡位

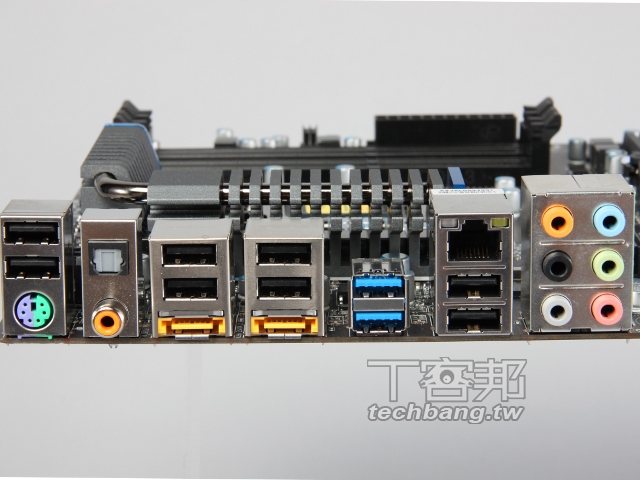

▲背板另外準備了兩組eSATA,但沒有IEEE 1394

Sandy Bridge 還沒出,主機板先卡位

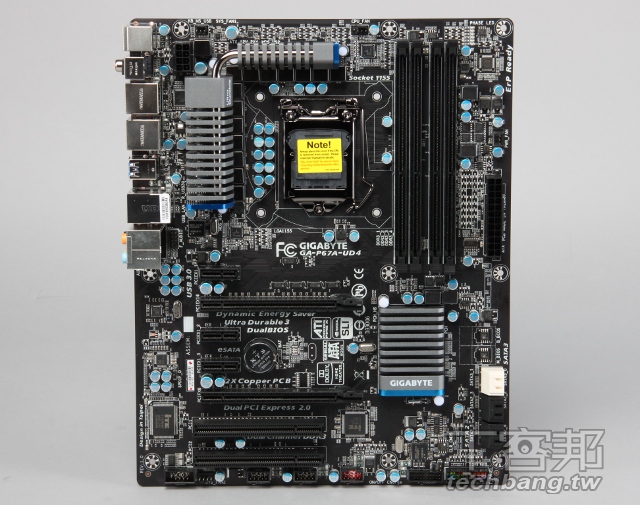

▲黑色部份的比例相當高,算是最近主機板流行的配色

技嘉算是帶動消費者重視主機板用料的推手,在這次自家產品上,一樣可以看到相當用心的用料,首創的2oz兩倍銅技術,還有替iPhone/iPad充電的ON/OFF Charge功能,整體看起來相當紮實,不過用了這麼多年的招牌寶藍色突然消失,對於多年死忠的粉絲恐怕也有一定的衝擊。

Sandy Bridge 還沒出,主機板先卡位

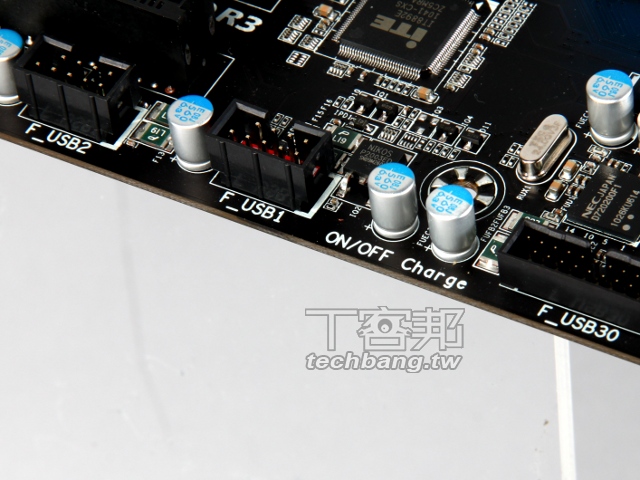

▲ON/OFF Charge對於特殊USB裝置的充電上相當實用,接線時要注意紅色針腳才有作用。

MSI在彩盒上也做了一點變化,不過色系轉而走淺藍與白色的搭配,有別於Asus及技嘉走向的黑色系風格。但主機板仍舊是沿習黑化配深藍色的風格。送測的P67A-GD65屬於中高階等級的Gaming系列,散熱器刻意營造的刨削感令人印象深刻,像是帶著一種傲骨昂然挺立,堅持風格的感覺。

Sandy Bridge 還沒出,主機板先卡位

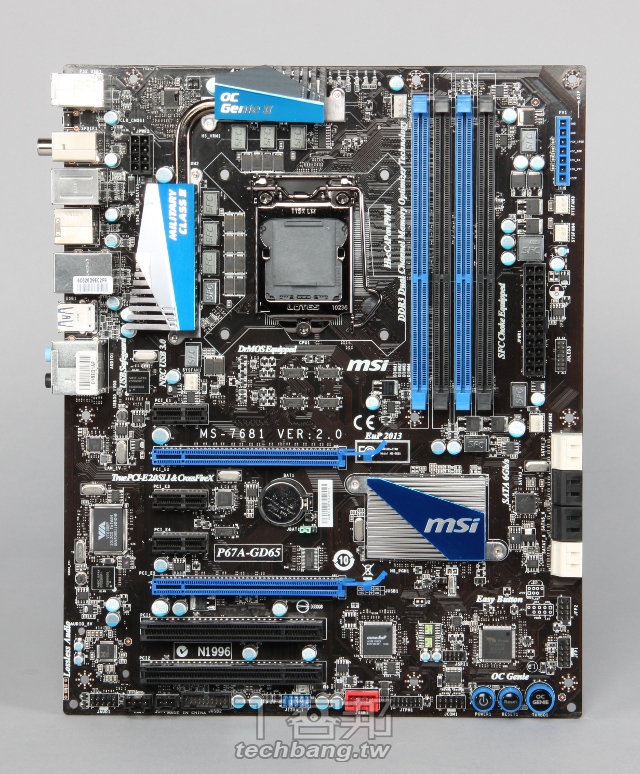

▲借來的P67A-GD65,最近大家真的很愛黑色…

用料上,或許是前一代MILITARY CLASS軍規的口號讓人印象深刻,這一次發表的P67主機板,雖然打上MILITARY CLASS II的名號,卻少了一種新鮮感。可以期待的是,打響名號的前代軍規系列成功營造出消費者的良好印象,這一次的軍規二代也帶著不輸給前代的氣勢,除了好還能更好。在定價上,MSI常常也打出讓另外兩大廠瞪眼的優惠價格,是讓其他廠商無法忽略表現的一霸。

Sandy Bridge 還沒出,主機板先卡位

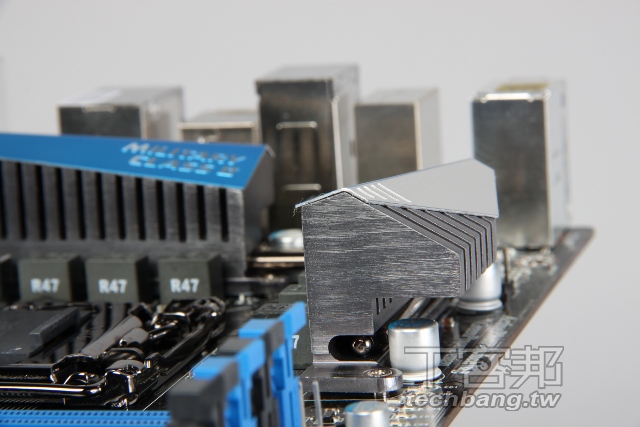

▲散熱器刻意營造的刨削感令人印象深刻,也跟剛剛兩家的風格大不相同

Sandy Bridge 還沒出,主機板先卡位

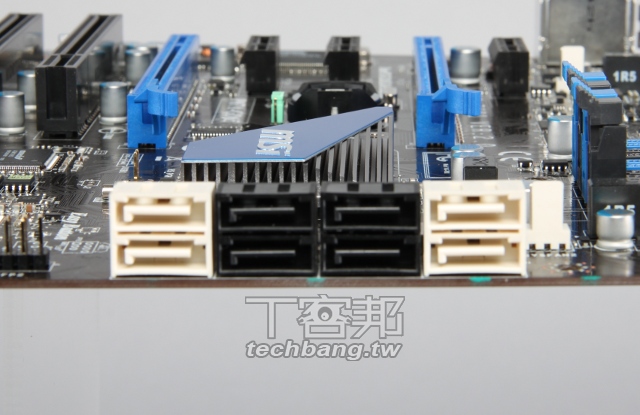

▲黑色的部份是SATA II,白色的則是SATA III,左邊白色接頭來自第3方晶片

Sandy Bridge 還沒出,主機板先卡位

▲MSI主機板非常關心超頻用戶需求,在P67A-GD65上設有裸機開關與OC GENIE單鍵超頻按鈕

Sandy Bridge 還沒出,主機板先卡位

▲主機板彩盒體積比一比,MSI以些微差距領先對手

Sandy Bridge 還沒出,主機板先卡位

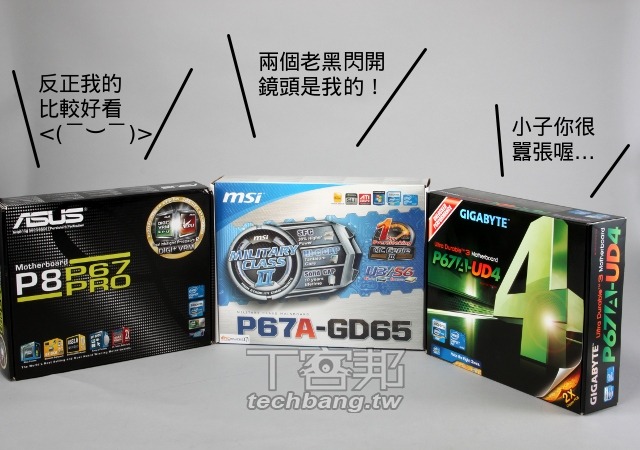

▲3個排排站,設計各有千秋

Sandy Bridge 還沒出,主機板先卡位

▲從資深同事那邊「鏘」來3個P55彩盒,來個學長學弟大合照,某塊看起來醜醜的是筆者撕破黏在上面的宅配單造成的(汗)

CPU方面,受到媒體NDA封口令限制,Intel方面並不會提供產品借測,關於CPU的資訊幾乎可以說是無可奉告。但事實上除了所謂的「媒體」之外,其他地方都可以找到測試報導。國外的AnandTech跟SweClockers等網站都有新平台的資訊,大陸媒體一度引用AnandTech的測試報告,但沒多久文章就強制下架了,有趣的是,AnandTech的原文仍在,有心搜尋還是能找到長達19頁的測試報告。另外,國內知名專業超頻論壇滄者極限,早已經有多名網友偷跑的Sandy Bridge超頻測試報告,使用的還是工程樣品(Engineer Sample)。香港的OCQQ網站也出現了測試,多為網友掛名,並研究超頻的極限程度。甚至英文版維基百科,也已經出現了相當詳細的Sandy Bridge條目內容。

Sandy Bridge 還沒出,主機板先卡位

▲拍賣網站上,一顆工程版Core i7 2600K喊到15,000元(相當於本篇執筆的某廢柴多爆肝兩個月的稿費)

Sandy Bridge 還沒出,主機板先卡位

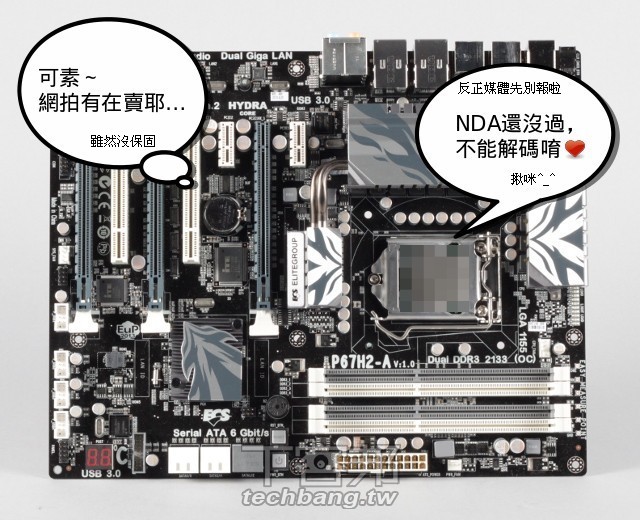

▲關於Sandy Bridge相關測試,媒體報導解禁其實是明年1月,現在要測,除了很有Guts自掏腰包衝網拍搶購ES版處理器,或是想辦法透過管道凹一顆,就只能看看主機板解纏。圖為精英P67H2-A工程樣品。

另外同樣是P67晶片,但是一向鬼點子很多的華擎,還是做了張不吃新腳位LGA1155,倒吃前一代LGA1156腳位的「變形金剛」P67 Transformer。雖然不確定台灣會不會開賣,但對於手上已經有中高階的LGA1156處理器,面對新晶片組只能認賠出清舊平台零件後敗家的玩家來說,或許會是個有趣的新選擇。

▲不是柯博文也不是密卡登,而是P67 Transformer(冷)
