38c725a4ea263ddbe88a6c8753fad2ce 用鍵盤玩遊戲或是用 Xbox 360 手把玩懷舊遊戲?遜掉了啦,玩老遊戲當然是要用老主機玩才對味。這次的目標就是要讓紅白機變成 PC 端遊戲控制器,直接使用正宗紅白機打電動。而且它還是很實用的 USB Hub 喔!

快速瀏覽:

相信有在持續關注T客邦或電腦王的讀者,都知道筆者對懷舊遊戲情有獨鍾,平常就喜歡玩一些十幾二十年前的遊戲,先前筆者找到了超級任天堂(SFC)、N64、SEGA Saturn、PlayStation等遊戲機的手把轉接線,可以直接把這些手把轉成USB介面在電腦使用,但是懷舊遊戲最重要的主角紅白機,卻沒有相關的產品在市面上販售。

沒在賣就自己做

紅白機雖身為電玩發展史上最經典的主機,但是日本版主機的手把與主機透過不可拆換的線路連結,不像美國版主機或是其他遊戲主機一樣為分離式設計,或許就是因為這個因素,筆者尋尋覓覓了好久,都找不到可以把紅白機手把轉接到電腦上使用的產品。

於是筆者就想著要如何解決問題,參考自己處理某些事情的經驗:雙手萬能,筆者決定自己動手DIY,沒有現成的產品沒關係,我自己動手做總可以吧。在構思整個計畫的過程中,筆者覺得把紅白機改裝成電腦用的手把並不難,但是這要似乎有點大材小用,而且在辦公室偷打電動,喔不是,我是指把紅白機放在桌面上似乎有點囂張,所以筆者決定活用主機內部空間,順便在紅白機中加入USB Hub功能。

透過PC手把借屍還魂

改造紅白機的概念非常簡單,簡單地說就是隨便找便宜的USB手把,將它的電路板拆下來,然後把USB手把各按鍵的導線連接到紅白機手把上,如此一來按下紅白機手把上的按鍵,就等於按下USB手把的按鍵,可以省下把紅白機手把訊號轉換成USB訊號的浩大工程(通常要透過裝有專用程式的IC)。

改造材料

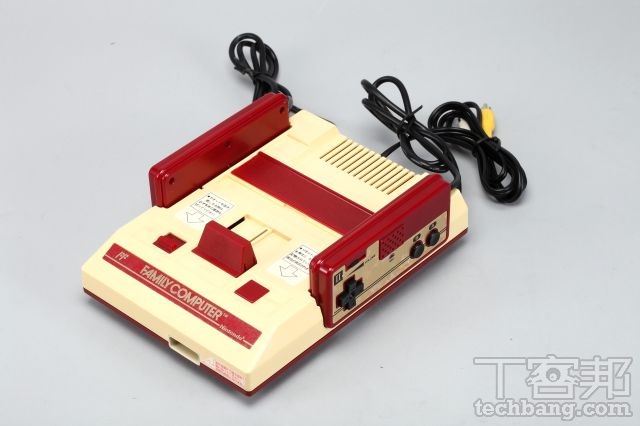

紅白機

現在手頭上還有紅白機主機的讀者應該都算是古灰級玩家,應該會捨不得把手上的主機拆掉,有更多的讀者應該沒有主機,然而筆者的主機早在好久好久以前,搬家的時候就被丟掉了,所以大部分的讀者都需要買一台新主機。幸好現在網拍上還有不少主機,價格也還算可以接受。

  • 入手價格:約1,500元

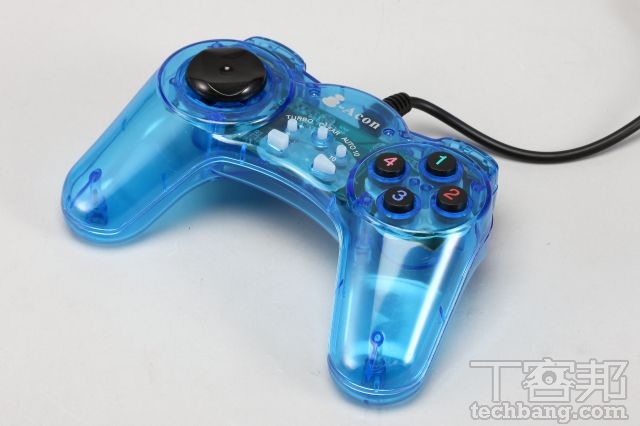

USB 手把

拿來改造的手把不用太高級,隨便買1支有形狀的手把應付一下就可以了。

手把挑選的重點是最好具有共同接地線及焊接點,如此可以減少施工佈線的數量,透明外殼的手把可以在購買前從外觀識別,但是對於不透明的產品就只能賭賭運氣囉。

  • 入手價格:120元

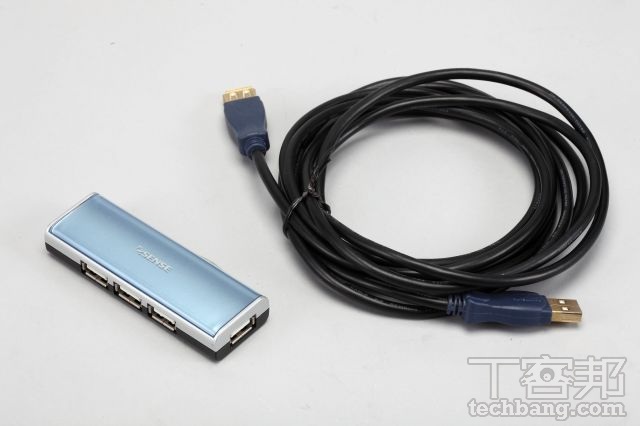

USB Hub 與延長線

由於筆者規劃將USB Hub放在紅白機卡夾插槽的位置,因此最好尋找USB連接埠像圖片中配置的產品,可把3個USB連接埠朝外安裝,剩下側面的連接埠則是接上USB手把。

USB延長線的目地是要將hub連接到電腦,長度可依需求自由選擇,它是改裝完成後唯一會留在機身外的線路。

  • 入手價格:共約400元

施工工具

烙鐵、烙鐵架

由於這次要焊接的電線都是羽量級的線材,因此筆者準備了40W烙鐵。

筆者誠心建議讀者準備烙鐵架,雖然有些技巧高超的焊接達人表示那是辦家家酒用的玩具,但是筆者吃過被烙鐵燙到的虧,因此奉勸大家怕死才能活久一點。

  • 入手價格:烙鐵170元,烙鐵架50元

溫馨提醒

由於電烙鐵和熱熔膠都需在高溫下運作,若是造成電子元件損壞還不要緊,頂多花錢消災,但是萬一不小心造成傷害或火災,事情就嚴重了,請讀者在施工時千萬要小心,也要確定工作範圍裡沒有易燃物品,以免發生不必要的意外。

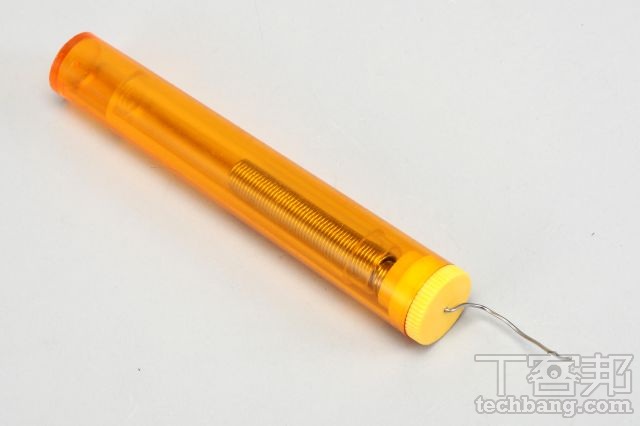

焊錫

焊錫可以被烙鐵熔化,然後將電線黏著在電路板上,並且提供導電性(廢話,不然用熱熔膠黏就好啦),有些焊錫為了增加導電性,會在成份中加入銀,我們的紅白機大哥表示它不習慣穿金戴銀,用一般平價的焊錫就可以了。有些焊錫會加入鉛降低焊錫的熔點,讓焊接工作更容易,但是加入鉛之後會產生重金屬毒性,吸多了會變笨,少用為妙。

  • 入手價格:40元

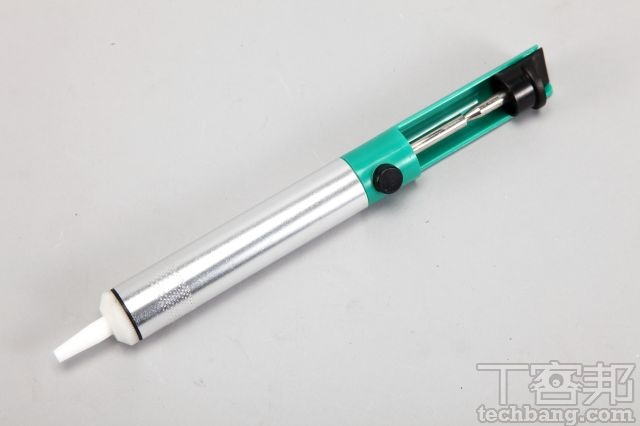

吸錫器

吸錫器在解焊可以幫上不少忙,不過讀者不要看到吸錫器這3個字就以為憑它單打獨鬥就可以戰勝焊錫,吸錫器正確的用法是要先壓下上方活塞,並用烙鐵將要吸除的焊錫熔化,然後將吸錫器對準熔融的焊錫並按下側邊的按鈕,活塞回彈時就會造成壓力差,可以將液態的焊錫吸走。

  • 入手價格:60元

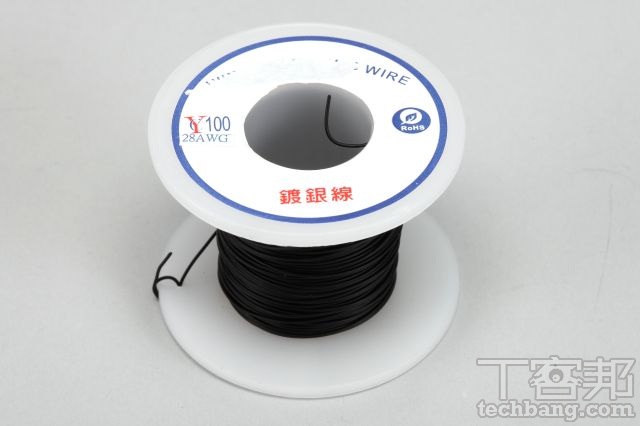

鍍銀線

鍍銀線的用途是要將USB手把的線路接上紅白機手把,讓USB手把的電流經由鍍銀線流到紅白機手把,並在按下紅白機手把的按鍵時導通線路,如此一來就可以讓USB手把上的IC接到按下按鍵的訊號。由於鍍銀線很細,而且直接外露不太好看,筆者建議可以另外買熱縮套將其包起來,外觀會比較漂亮。

  • 入手價格:55元

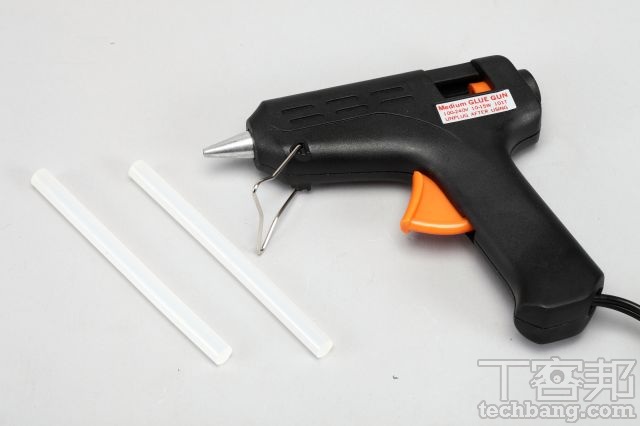

熱熔膠

熱熔膠有著塗抹容易、黏性強大等優點,同時它也是電的絕緣體,所以很適合在施工完成後將線路黏牢,以免焊錫所提供的黏著力不足,造成線路不小心被扯斷的悲劇。

要注意的是使用熱熔膠前要讓熱熔槍預熱5分鐘,期間熔化的熱熔膠可能會從管口流出來。

  • 入手價格:120元

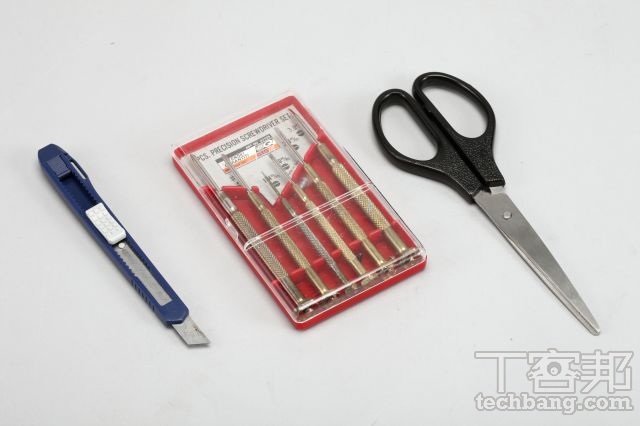

手工具

最基本一定要有的就是螺絲起子,不然把紅白機拆開後大概就裝不回去了,其它的工具諸如美工刀、剪刀等刀具是用來刮除電路板的絕緣塗層,以及剪線、剝線之用。不過像是鍍銀線這麼細的線,剝線鉗不一定能發揮功用,所以筆者是使用美工刀,從側面將鍍銀線的皮削下來,並剝出金屬線體。

  • 入手價格:約100元

延伸閱讀:

DIY 手機無線充電:不破保固千元改機、步驟講解、充電效率實測

壹電視「網樂通」拆解、改裝 BT 抓檔機,硬改電路掛上大容量隨身碟

夠 Man 就自己換電容,電容詳細介紹、實戰教學看過來

DIY 手機快速充電線,吃進更多電流,充電速率提昇一倍

窮人 DIY,讓 Power 風扇具有延遲關閉功能

DIY 靜音機殼行不行?實際動手改造與噪音量測試

簡易 DIY:用鋁罐自己做 Wi-Fi 無線網路訊號增強雷達

(後面還有:施工步驟詳解)
