Asus 基於代號 Kaby Lake-S 平台,採用 Z270 晶片組設計的 ROG Maximus IX 系列主機板,老班底成員已經陸續揭曉、上市銷售。除了先前所預告新成員 ROG Maximus IX Code,另一隱藏新品 ROG Maximus IX Apex 也正式亮相了,雖然規格資訊尚未公開,設計確實頗有意思。

ROG Maximus IX 設計是植基於 ROG Maximus VIII 而來,更精準點來講,這是經過歷代設計精進累積而來的成果。因此,即便在市場上給人的滿意度能名列前茅,卻也有 ROG Maximus IX 沒太多新意這樣的聲音傳出。隨著 ROG Maximus IX Apex 亮相,這類話語看來是能夠收回去了,非對稱電路板、DIMM.2 模組、極致超頻等設計,難以否認它真的有新鮮感。

DDR4 變成 M.2 插槽,Asus ROG Maximus IX Apex 帶來更多新意

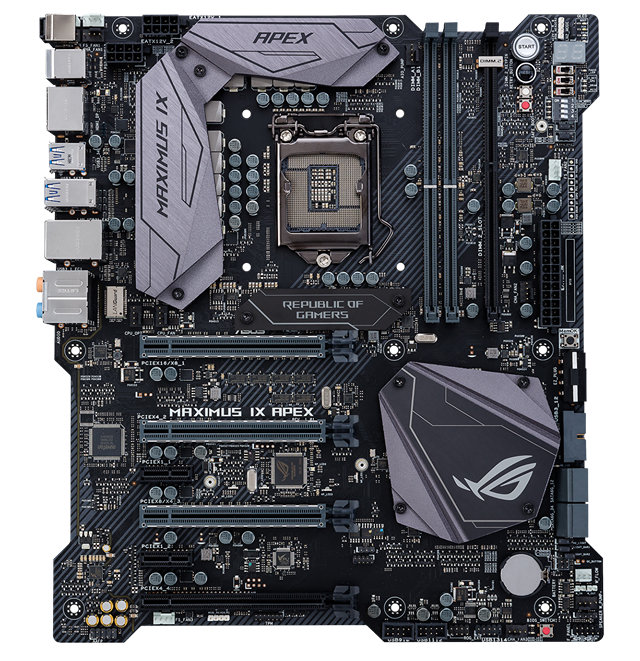

▲ Asus ROG Maximus IX Apex 電路板全貌,非對稱 X 型設計與產品極致象徵相呼應。

Asus 為這 ATX 尺寸印刷電路板做了點變化,跳脫業界千篇一律的對稱設計,切割成和產品象徵一樣的 X 形狀。此外,捨棄其中 2 組 DDR4 DIMM 插槽,該空間只配置 1 組經過變更設計的 DDR4 DIMM,官方將之稱為 DIMM.2。Asus 利用這插槽能固定模組之便,變更電路設計使其連接至晶片組,而相對應的子卡配備 2 組 M.2 模組插槽,可利用記憶體散熱器來壓制固態硬碟高溫問題。

DDR4 變成 M.2 插槽,Asus ROG Maximus IX Apex 帶來更多新意
▲ DIMM.2 是從 DDR4 DIMM 變更設計而來,實際上連接至晶片組,Asus 有新增設防呆缺口。

DDR4 變成 M.2 插槽,Asus ROG Maximus IX Apex 帶來更多新意

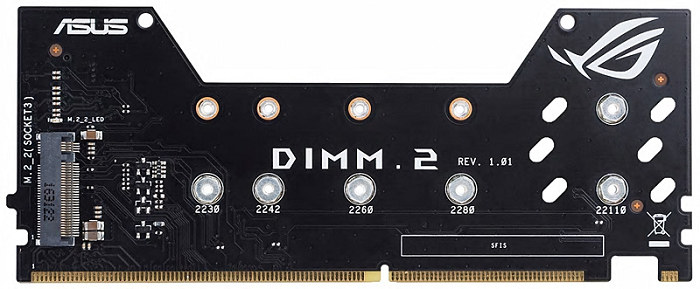

▲ DIMM.2 子卡正反兩面,皆配備 1 組 M.2 Type 22110 模組插槽。

極致超頻也是 ROG Maximus IX Apex 設計重點,官方強調線路設計布局,與供電品質皆經過最佳化設計,處理器電源輸入端配置 2 組 8pin EPS 插槽。像是處理器部分,標榜使用 4C/8T 處理器的時脈可達 7.328GHz(應該是指 Core i7-7700K 之類),而 BCLK 可超頻至 584MHz。至於記憶體模組迴路最佳化成效,能使訊號雜訊、錯誤率降低,超頻時脈可以突破 5GHz,創下 5041MHz 紀錄。

至於其他部分,設計手法與配置和家族同級產品相仿,如 Aura RGB LED Sync 這不可或缺元素,主要的 PCIe x16 插槽使用 SafeSlot 設計。另外亦有 USB 3.1 Gen 2(Type-A、Type-C),採用最新晶片設計的內建音效,雖然正式規格尚無從得知,但大抵上是猜的出來。ROG Maximus IX Apex 看來具有十足話題性,至於包含價格、上市時間等細節資訊,就有待 Asus 公開了。

DDR4 變成 M.2 插槽,Asus ROG Maximus IX Apex 帶來更多新意

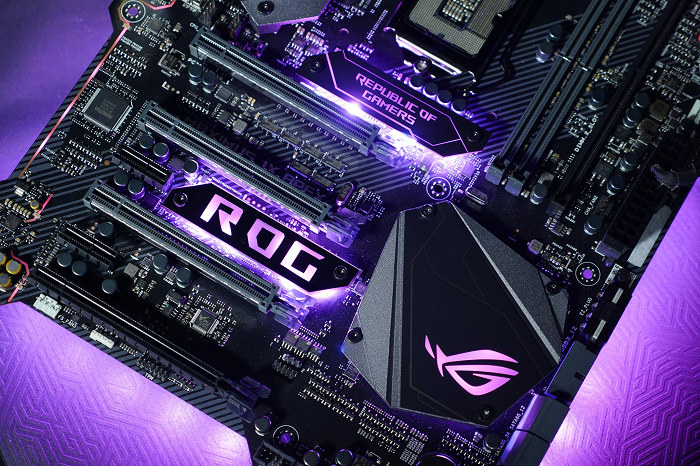

▲ ROG Maximus IX Apex 基礎設計和家族同級成員相仿,少不了閃亮的 Aura 燈光功能。
