5f9602a4e95b6275778da9e2264f9dc5 家用 NAS 具有一定市佔率的群暉科技,雖然 NAS 產品做得有聲有色,但使用者家中網路連接中心並非 NAS 所能掌控,它廠無線網路路由器的問題反而容易造成 NAS 使用經驗不良。群暉做了國內 NAS 廠商的首次嘗試,推出 1 台無線網路路由器,除配合自家 NAS 使用之外,也將目標對準進階使用者。

看見家用路由器商機

讀者應該像筆者一般好奇,為何群暉 NAS 做得好好地,要踏入另外一個不算容易的網路通訊設備市場。群暉表示,就他們所收集 NAS 使用者問題反應,其中部分比例使用者都遇到家中網路不良問題,無論是過熱當機,亦或是 UPnP 協定支援不良,導致 NAS 服務無法正常運作。

群暉將 NAS 產品的經驗移植,畢竟 NAS 也包含網路運作部分,有信心做出能夠 24/7 全天候運作的產品。再加上群暉 NAS 內部原本部分的軟體套件,即使用戶家中沒有群暉的 NAS 產品,也能夠使用 RT1900ac 的進階管理和檔案分享功能,藉此取得使用者認同回頭帶動 NAS 銷售。

Synology RT1900ac 規格

  • 網路 SoC:Broadcom BCM58622 1GHz 雙核心
  • 無線網路晶片:Broadcom BCM43460 x 2
  • 天線:3.5dBi(2.4GHz)、4.6dBi(5GHz)、可拆式
  • 有線網路:10/100/1000Mbps x 5
  • 無線網路:802.11 a/b/g/n/ac、3T3R
  • 記憶體:DDR3 256MB
  • 其它:USB 3.0 x 1、SD x 1(支援 SDXC UHS-I)、無線網路開關、WPS 按鈕
  • 尺寸:66 x 206 x 160(mm)

不一樣的硬體零件

看到上方規格表,經常注意家用無線網路路由器市場的玩家們,可能一時無法理解晶片型號以及該有的規格功能。群暉設計 RT1900ac 確實採用了不同的想法,因此沒有採用一般常見的博通 BCM4708、BCM4709 等網路 SoC,無線網路晶片也不是 BCM4360。

此款網路 SoC 為博通 BCM58622,內含 ARM Cortex-A9 雙核心,群暉將運作時脈設定為 1GHz,此外內部還包含 1 組可程式化的 Cortex-R5 加速器。相較於一般常見的 BCM4708、BCM4709,BCM58622 L2 快取從 256KB 增為 512KB 並支援 ECC 功能,群暉表示此款晶片對於記憶體操作部分更為快速。

無線網路晶片使用 2 顆 BCM43460,以便將 256-QAM 調變技術放到 802.11n 2.4GHz,最高連線速度提升至 600Mbps/3T3R。這顆無線網路晶片博通釋出的資訊不多,僅於新聞稿中提及為 SoC(System on Chip)架構,筆者猜測應和 BCM43602 類似,內部包含 1 組處理器,可將無線網路相關工作從網路 SoC 移至此晶片處理。

群暉也給了 1 組一般家用無線路由器不會給的數據,RT1900ac 無線部分至少可以同時連結 70 台裝置,若所有裝置均進行資料傳輸作業,則至少可同時連接 40 台。對於一般家用或甚至是小型辦公室,這樣的連接數量相信足夠應付需求。

以下的拆解動作僅是讓讀者對 Synology RT1900ac 有更深的認識,擅自開啟內部會喪失保固,也可能會對使用者造成傷害,請各位讀者不要模仿。

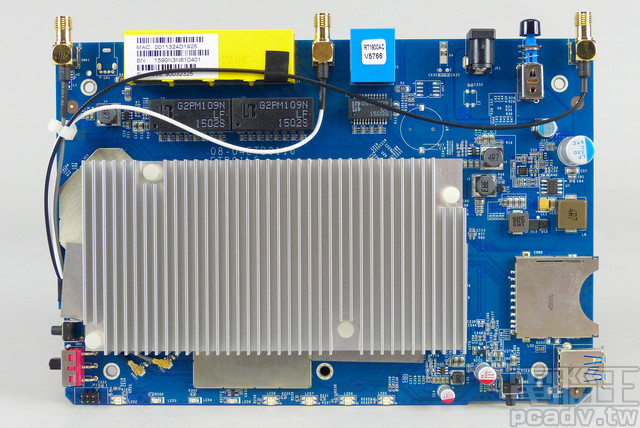

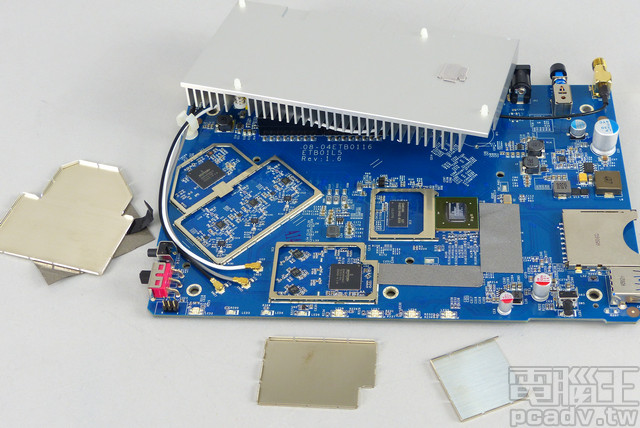

▲電路板正面配置大型散熱片,記憶體和無線網路部分皆有屏蔽蓋遮住。


▲背面配置序列式快閃記憶體、eMMC、讀卡機控制晶片。


▲僅有 BCM58622 晶片採用導熱墊與散熱片接觸,屏蔽蓋內部並無安放導熱墊。

Broadcom BCM58622

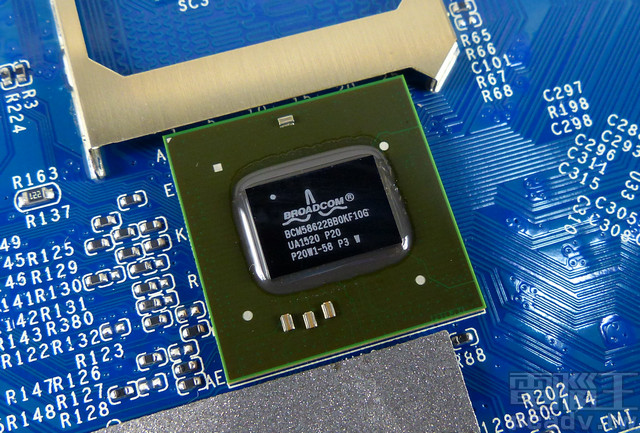

▲RT1900ac 以 BCM58622 做為整台無線路由器的中樞。

Broadcom BCM43460

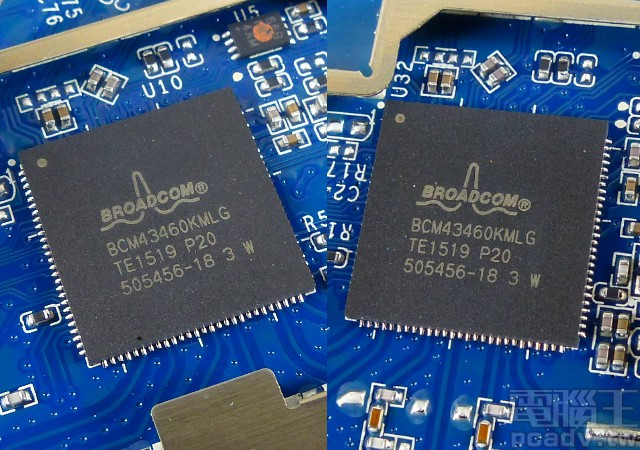

▲無線網路藉由 2 組 BCM43460 晶片組成,各自負責 2.4GHz 和 5GHz,支援 Beamforming(波束成形)。

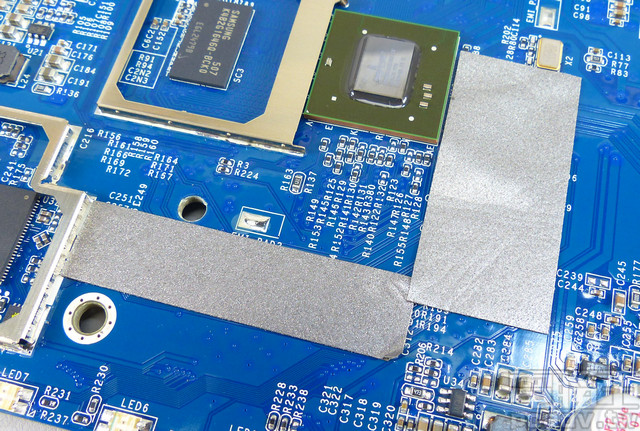

▲負責 2.4GHz 頻段的 BCM43460 晶片,與 BCM58622 之間的 PCIe 線路使用導電膠帶遮蔽。

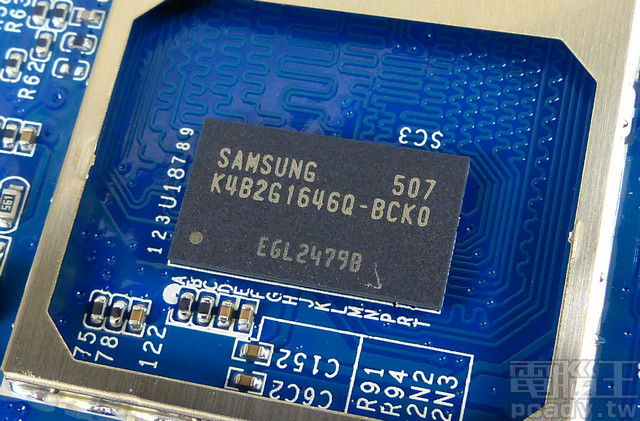

▲記憶體規格與容量為 DDR3 256MB。

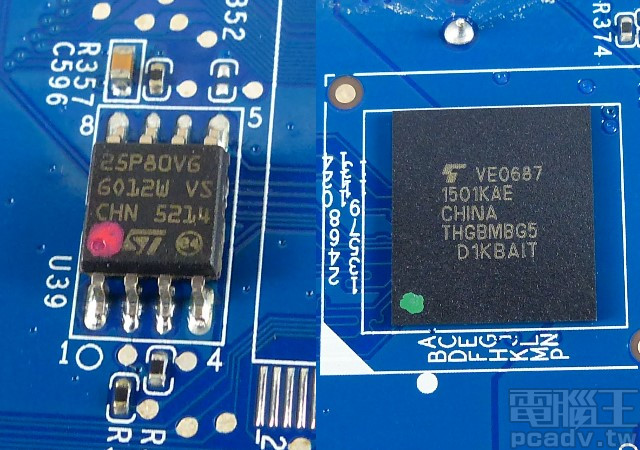

▲除了供開機使用的意法半導體序列式快閃記憶體之外,還有 1 組 Toshiba 4GB eMMC 晶片,放置相關程式資料,此空間無法被使用者利用。

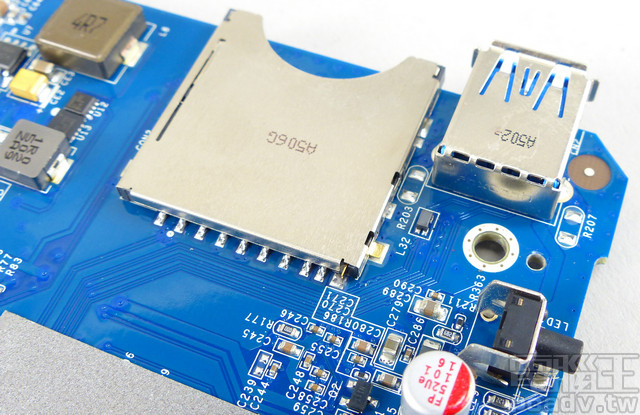

▲USB 3.0 連接埠外殼包覆至電路板接腳部分,電路板上的傳輸路徑並未多加處理。

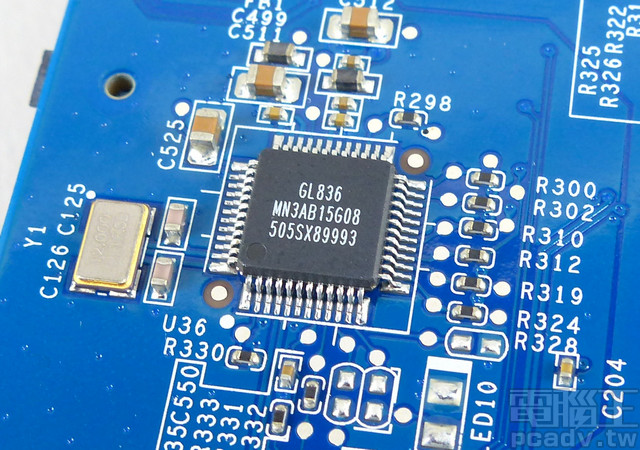

▲讀卡機控制晶片為創惟科技 GL836,和 BCM58622 採用 USB 2.0 相互連接,讀寫速度將會受限於 480Mbps 以下。

為了散熱墊高機身

筆者拿到的 RT1900ac 正式版外型與 Computex 2015 亮相時差不多,但為了讓散熱更加順利,RT1900ac 市售版本於底部新增 2 支腳架墊高機身,群暉表示此舉可讓 RT1900ac 於室溫 40 度下,連續 24/7 正常運作,不會因過熱造成當機。

機身前方 LED 指示燈除了狀態(Status)之外,其餘的燈號皆可於管理頁面設定明滅排程,排程時間以週為循環單位,最小設定單位為 1 小時。機身前方右側還有 1 組包含儲存裝置讀寫指示燈的退出按鈕,按下後才可安全移除 SD 卡槽或 USB 3.0 連接埠的儲存裝置。

機身左方安排 WPS 配對按鈕與無線網路開關,此無線網路開關為硬體式,當開關位置位於 OFF 時,無法由管理介面開啟無線網路。背部則是與一般無線路由器相同,設置電源輸入以及電源開關、1 組 WAN 與 4 組 LAN,天線部分則為可拆式,2.4GHz 和 5GHz 增益值分別為 3.5dBi 和 4.6dBi。

RT1900ac 5GHz 支援頻段較一般網路路由器多,除了常見的頻道 149~161(5745MHz~5805MHz)之外,還支援頻道 100~112(5500MHz~5560MHz)、36~64(5180MHz~5320MHz)。預設值自動選擇比較不擁擠的頻道,若跳至無線設備不支援的頻道,則需以手動方式選擇。

Synology RT1900ac

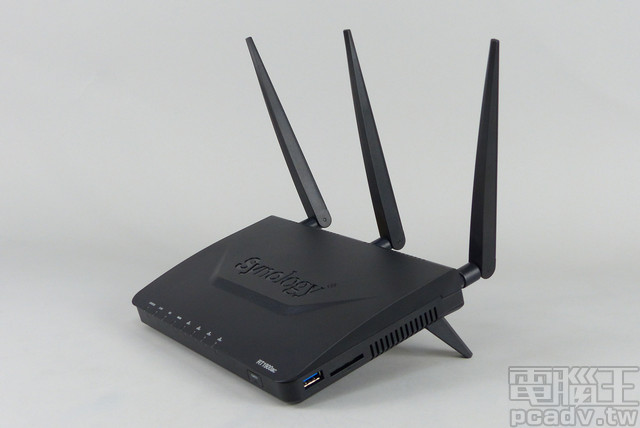

▲RT1900ac 出廠即安裝架高用腳架,除非改以直立或是壁掛方式安裝,否則不建議取下影響散熱。

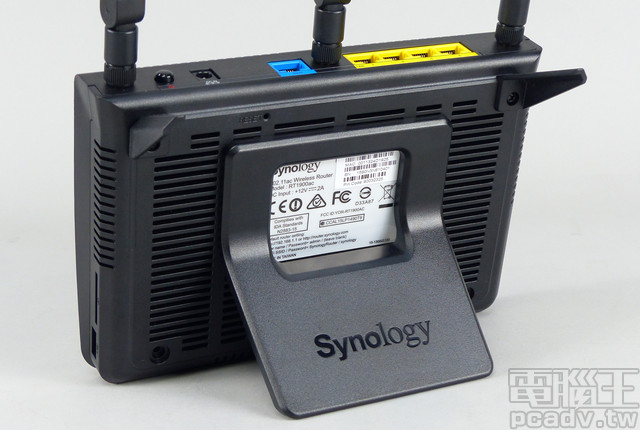

▲包裝內附 1 組直立腳架,以直立方式安裝時,機身前方的退出鈕和讀寫指示燈將被擋住。

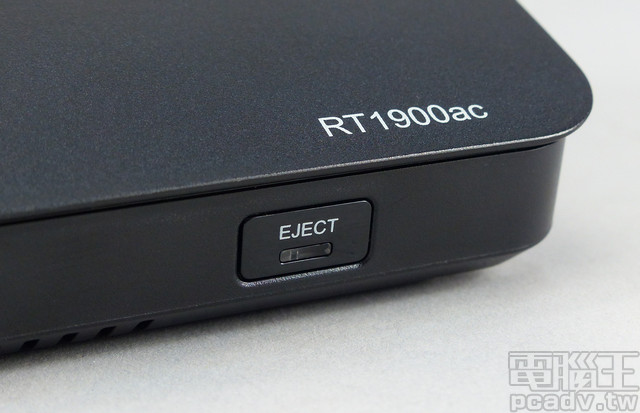

▲中央透明處為讀寫指示燈的退出鈕,不必進入管理介面即可操作。

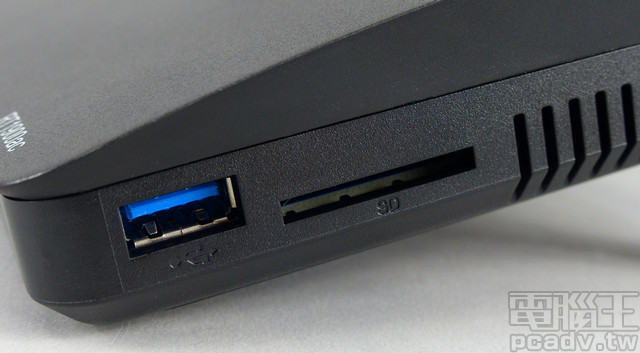

▲SD 卡槽採用完全沒入設計,規格上支援 SDXC UHS-I,無法讀寫 exFAT 格式,需格式化成 ext4、NTFS、FAT32 其中 1 種。USB 3.0 連接埠預設為 USB 2.0 模式,可於管理介面內切換為 USB 3.0。

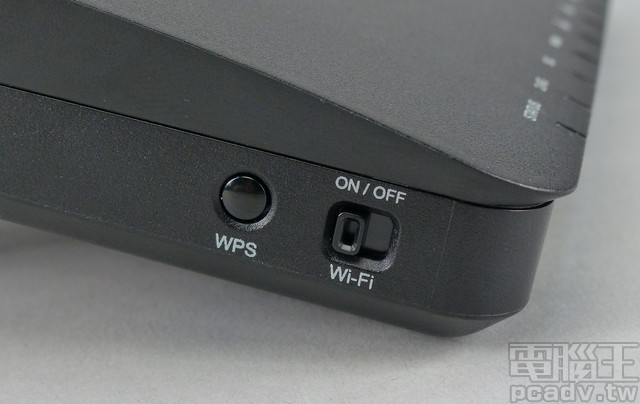

▲WPS 按鈕與無線網路開關位於機身左側。

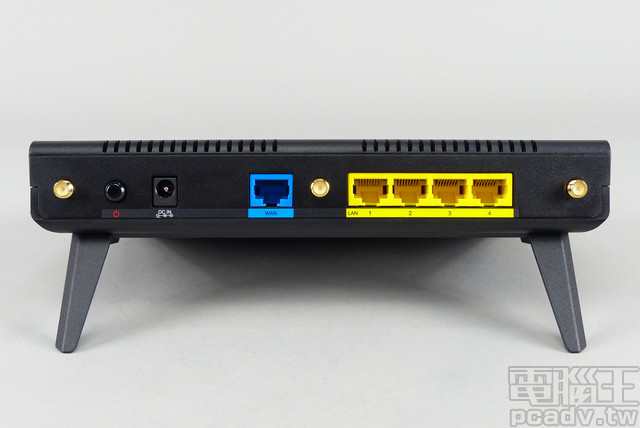

▲機身背部配置 3 組天線 RP-SMA 接頭、1 組 WAN 和 4 組 LAN。
