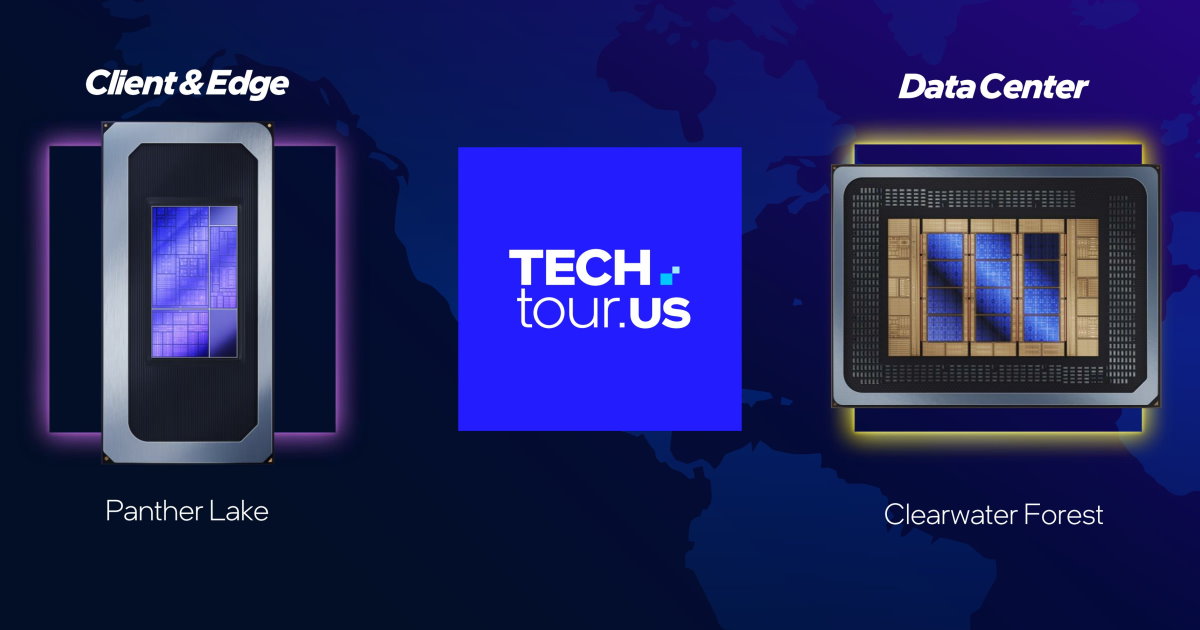

Intel在Panther Lake與Clearwater Forest處理器採用模組化設計,搭配EMIB與Foveros等封裝技術,將不同製程的模塊整合為單一晶片,讓我們深入瞭解這些技術的特點。
有如拼積木的模組化設計
隨著晶片設計越來越複雜,採用先進製程的成本也日益提高,導入模組化設計的需求也隨之增加。
延伸閱讀:
晶片是如何製造的?科技沙子的一生:從石英砂到晶片的生產流程
Intel Foundry說明EMIB、Foveros等先進封裝技術,帶來更具彈性與價格優勢的半導體封裝
Intel展示玻璃材質基板之半導體封裝,改善晶片機械特性與訊號傳輸
模組化設計具有多重優勢,首先它能夠提供更高的可擴充性,以Clearwater Forest處理器為例,能夠依照不同型號的需求配置數量各異的運算模塊(Compute Tile),而不用針對每款型號重新設計,大幅簡化高、中、低階產品的開發流程。
另一方面,模組化設計也具有能夠延用既有模塊(Tile)或小晶片(Chiplet),以及在單一晶片中混合搭配多種不同製程,達到控制整體開發與生產成本的功效。
同樣以Clearwater Forest處理器為例,它的延用前代處理器的I/O模塊(I/O Tile),並使用Intel 18A、Intel 3、Intel 7等3種不同的製程節點,在負載最大的運算模塊使用最先進的製程以節省運作時的電力消耗,而在運作速度較慢的I/O模塊則使用較成熟的製程以降低生產成本。




多種模塊封裝為單一晶片
Intel具有FCBGA、EMIB、Foveros與多種衍生版本之先進封裝技術,能夠依照晶片的應用需求以及模塊的特性選擇不同封裝方式,組合出更符合使用情境的配置。
FCBGA 2D與2D+封裝技術已發展數十年,至今仍適用於低成本且對高速或低功耗等不同需求的產品,目前仍佔據相當大的產能。其中2D+封裝為基板堆疊技術,適用於網路交換器等接腳數高但晶片尺寸相對小的應用,可將封裝分為多層以利冷卻,對資料中心及網路市場的部分領域具高價值。
EMIB先進封裝則為高效能運算所設計,在單一基板上連接多個晶片、記憶體及I/O元件,具有低成本、高效能之特色,適合應用於資料中心複合晶片。EMIB 3.5D不僅能透過EMIB技術連接同層晶片,還能連接堆疊多層的晶片,提供更高的設計彈性及更小的外形尺寸,尤其適用於高複雜度的晶片,且堆疊的混合鍵合介面能帶來更佳的效能。
Foveros先進封裝之中的Foveros 2.5D與3D先進封裝屬於堆疊技術,採用Co-EMIB技術連接主動或被動中介層上的晶片,點距可縮小至20微米以下,兒Foveros Direct 3D技術進一步完全採用混合鍵合技術,達成微米級點距、超高頻寬及低功耗互連等特色。






Intel Tech Tour 2025系列文章終於要進入尾聲了,在最後的One More Thing環節中,筆者將透過真正的積木來說明Panther Lake與Clearwater Forest處理器的模組化設計以及封裝,請讀者參考全文目錄繼續閱讀。
