AMD Ryzen 9 9950X3D2 Dual Edition處理器效能實測:堆快取拉高效能,創作、AI、遊戲都受益

AMD Ryzen 9 9950X3D2 Dual Edition處理器效能實測:堆快取拉高效能,創作、AI、遊戲都受益

ADVERTISEMENT

AMD發表2組CCD都具透過3D V-Cache技術追加L3快取記憶體的Ryzen 9 9950X3D2 Dual Edition處理器,讓L2 + L3快取記憶體總容量達208 MB,並將TDP解放至200 W,我們一起來看看它的表現如何。

加料再加電,雙管齊下摧效能

AMD在Zen 5世代的處理器路線圖中,先於2024年8月推出基本版的Ryzen 9 9950X,然後在2025年3月推出搭載1組3D V-Cache的Ryzen 9 9950X3D,將L3快取記憶體容量由64 MB提高到128 MB。到了2026年4月則是再推出搭載2組3D V-Cache的Ryzen 9 9950X3D2 Dual Edition,將L3快取記憶體進一步提高到192 MB。

延伸閱讀:
AMD Ryzen 9 9950X3D2 Dual Edition處理器正式上市,搭載2倍3D V-Cache強化延遲與效能表現
AMD Ryzen 9 9950X3D效能實測:第2代3D V-Cache技術解放功耗上限與效能表現
Zen 5效能實測(二):Ryzen 9 9950X、Ryzen 9 9900X上市,正16大核怪獸降臨

如果打開Ryzen 9 9950X3D2 Dual Edition處理器具的上蓋,可以看到有2組CCD(Core Chiplet Die,核心裸晶),以及1組負責記憶體控制、輸出 / 輸入介面以及內建顯示等功能的IOD(I/O Die,I/O裸晶)。

Ryzen 9 9950X3D2 Dual Edition的每組CCD中有1組CCX(Core Complexes,核心複合體),並具有8組處理器核心,達成總共16核心的配置。而這2組CCD都透過第2代3D V-Cache擴充L3快取記憶體容量,使用直接銅對銅連接(Direct Copper-to-Copper Bonding)與矽穿孔(Through Silicon Via,TSV)等技術連接擴充L3快取記憶體與CCD,並將擴充的L3快取記憶體改為堆疊至CCD下方,除了不像前代需要透過結構性矽晶(Structural Silicon)填充空隙,也能改善處理器核心為於整顆晶片的散熱條件。

Ryzen 9 9950X3D2 Dual Edition與Ryzen 9 9950X3D相比還有另1個優勢,就是它的2組CCD都具有3D V-Cache,而後者只有其中1組CCD具有3D V-Cache,因此Ryzen 9 9950X3D2 Dual Edition的除了有快取記憶體總容量更大的優勢,對於作業系統與應用程式來說,不需要考慮類似「大小核」的非均質核心差異,所以資源管理較為單純,有助於提高效能表現。

此外Ryzen 9 9950X3D2 Dual Edition也將預設TDP上調至200 W,比Ryzen 9 9950X3D的170 W高出約17.64%,能夠透過增加電力輸入釋放更高的效能表現。

(若手機版瀏覽器無法顯示表格,請點我看完整表格

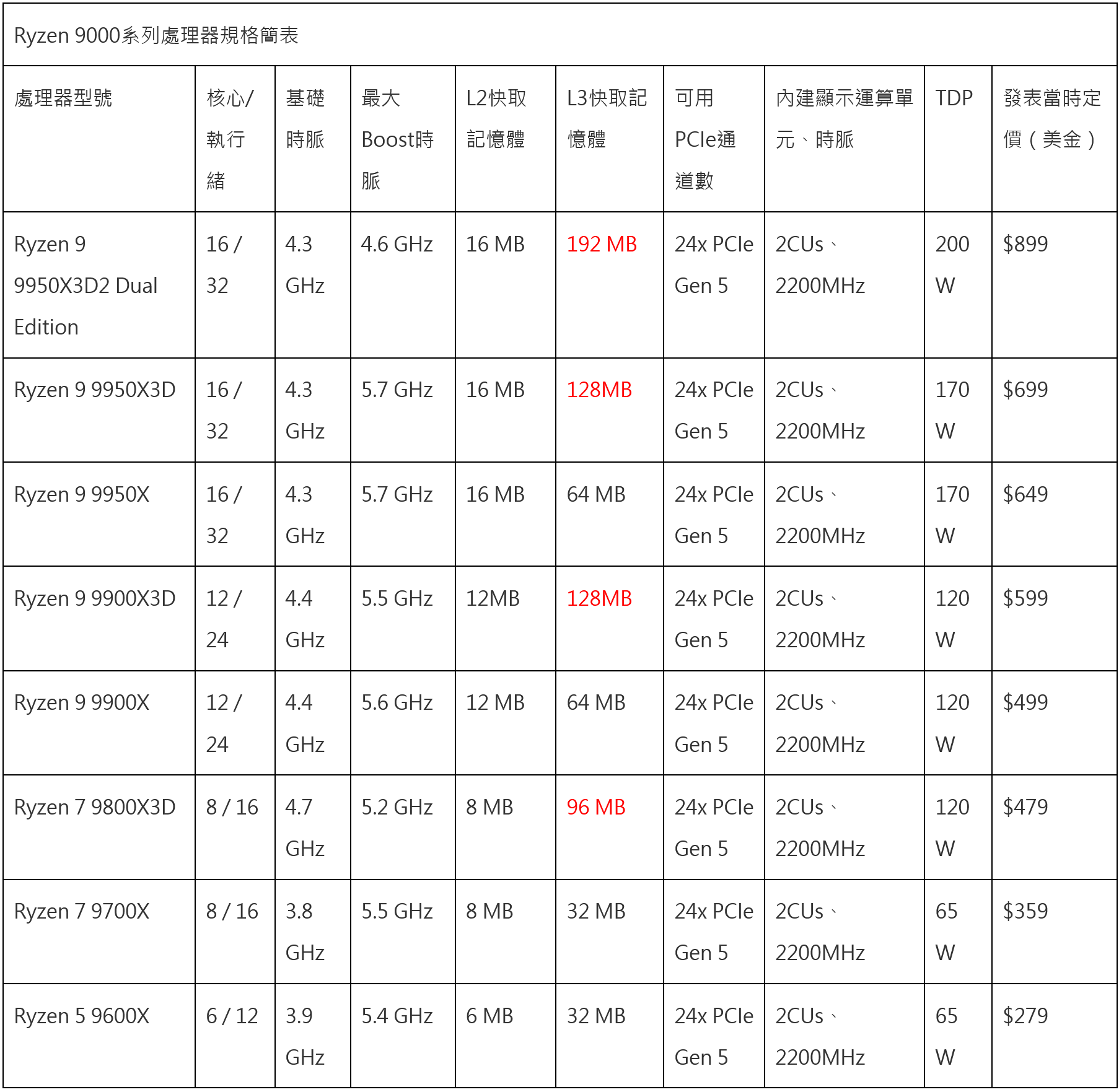

Ryzen 9000系列處理器規格簡表
處理器型號 核心/執行緒 基礎時脈 最大Boost時脈 L2快取記憶體 L3快取記憶體 可用PCIe通道數 內建顯示運算單元、時脈 TDP 發表當時定價(美金)
Ryzen 9 9950X3D2 Dual Edition 16 / 32 4.3 GHz 4.6 GHz 16 MB 192 MB 24x PCIe Gen 5 2CUs、2200MHz 200 W $899
Ryzen 9 9950X3D 16 / 32 4.3 GHz 5.7 GHz 16 MB 128MB 24x PCIe Gen 5 2CUs、2200MHz 170 W $699
Ryzen 9 9950X 16 / 32 4.3 GHz 5.7 GHz 16 MB 64 MB 24x PCIe Gen 5 2CUs、2200MHz 170 W $649
Ryzen 9 9900X3D 12 / 24 4.4 GHz 5.5 GHz 12MB 128MB 24x PCIe Gen 5 2CUs、2200MHz 120 W $599
Ryzen 9 9900X 12 / 24 4.4 GHz 5.6 GHz 12 MB 64 MB 24x PCIe Gen 5 2CUs、2200MHz 120 W $499
Ryzen 7 9800X3D 8 / 16 4.7 GHz 5.2 GHz 8 MB 96 MB 24x PCIe Gen 5 2CUs、2200MHz 120 W $479
Ryzen 7 9700X 8 / 16 3.8 GHz 5.5 GHz 8 MB 32 MB 24x PCIe Gen 5 2CUs、2200MHz 65 W $359
Ryzen 5 9600X 6 / 12 3.9 GHz 5.4 GHz 6 MB 32 MB 24x PCIe Gen 5 2CUs、2200MHz 65 W $279

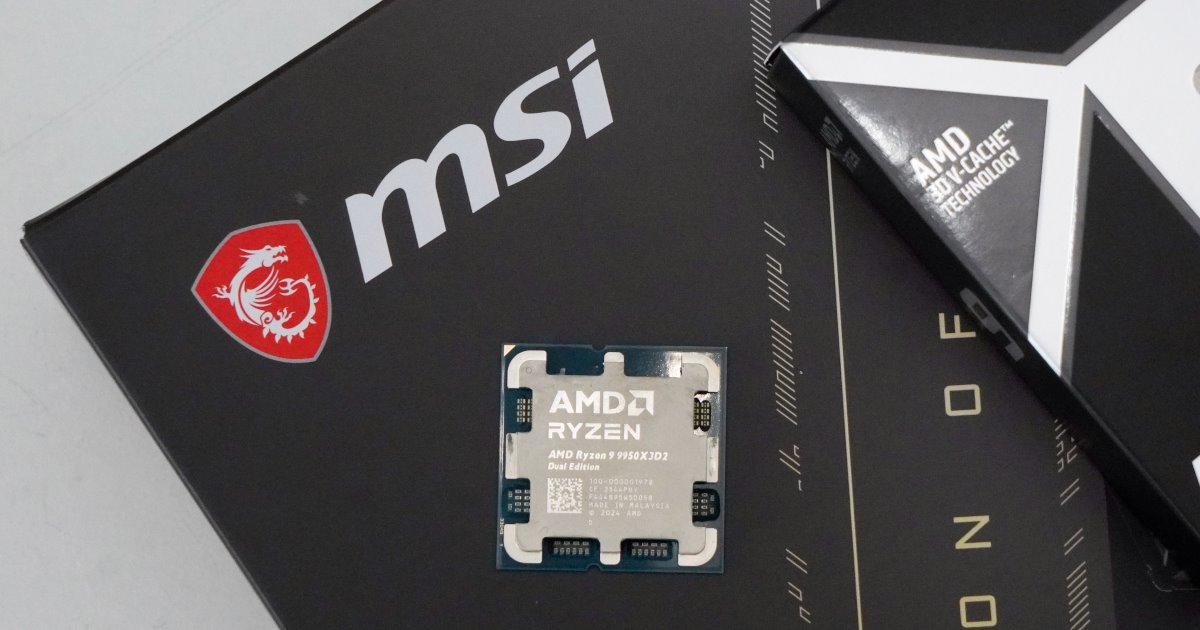

Ryzen 9 9950X3D2 Dual Edition處理器採用AMD AM5腳位,一樣搭載為了讓出電容空間的特殊造型HIS(Integrated Heat Spreader)上蓋。

如果打開Ryzen 9 9950X3D2 Dual Edition處理器具的上蓋,可以看到上方有2組CCD(Core Chiplet Die,核心裸晶),下方則有1組IOD(I/O Die,I/O裸晶)。

2組CCD的下方都透過第2代3D V-Cache擴充額外64 MB L3快取記憶體,讓L3快取記憶體總容量達到192 MB。

比較3款Ryzen 9 9950X家族處理器,它們都採16核32緒核心組態,上市日期以及快取記憶體有所差異。

試環境與條件

筆者在這次專題使用MSI MEG X870E Unify-X Max主機板針對Ryzen 9 9950X、Ryzen 9 9950X3D、Ryzen 9 9950X3D2 Dual Edition等3顆16核心處理器進行測試。

MEG X870E Unify-X Max屬於旗艦級主機板,最大的特色就是為了追求極致記憶體超頻而僅提供2組DIMM插槽,能夠支援DDR5-10600記憶體,並提供Tuning Controller遙控器,讓使用者能夠快速調整超頻參數。

在儲存裝置部分,MEG X870E Unify-X Max提供5組M.2插槽,其中2組支援PCIe Gen 5x4,其他3組支援PCIe Gen 4x4,並提供2組SATA端子。

這次測試過程除了手動開啟EXPO功能,讓記憶體自動超頻至DDR5-7200之外,其餘BIOS / UEFI的設定階維持預設值(主機板預設開啟顯示卡的Resizable BAR功能)。

所有成績除了Handbreak影片轉檔僅執行1輪之外,其餘項目都是進行2輪測試,在確定沒有極端值後取平均,遊戲效能使用遊戲內建的測試模式,而《絕對武力2》使用CS2 FPS Benchmark工作坊地圖進行測試。

遊戲部分在1080p、2K、4K解析度搭配最高畫質設定,若有設定範本則套用最高範本,若無則將所有畫質相關項目調至最高,關閉VRS或動態解析度等設定,並僅進行開、關光線追蹤功能的調整。

這次測試對照組Intel Core Ultra 7 270K Plus以及Intel Core Ultra 9 285K、AMD Ryzen 7 9800X3D的數據取自《Ryzen 7 9850X3D實測》,需要注意的是後2組測試平台使用的記憶體傳輸速度僅為DDR5-6000,對遊戲效能會造成些許影響,但請恕筆者因工作時程安排來不及重新進行DDR5-7200條件之測試。

另一方面,筆者因個人工作疏失,先前測試時遺漏Core Ultra 7 270K Plus之POV-Ray光線追蹤渲染測試項目,發現問題後要重新裝機測試時不慎弄壞主機板之處理器腳針,目前主機板尚未完成維修,故還來不及補上數據。

測試平台:
處理器:AMD Ryzen 9 9950X、Ryzen 9 9950X3D、Ryzen 9 9950X3D2 Dual Edition
散熱器:MSI MEG Coreliquid S360
主機板:MSI MEG X870E Unify-X Max(UEFI版號:1.A10)
記憶體:G.Skill Trident Z5 GB 16 GB x2 F5-7200J3445G16GX2-TZ5RK(@DDR5-7200)
顯示卡:NVIDIA GeForce RTX 5090 Founders Edition
儲存裝置:Samsung 9100 Pro 1TB(系統碟)、Solidigm P41 Plus 1TB(遊戲碟)
電源供應器:MSI MEG Ai1300P PCIE5
軟體環境:Windows 11專業版25H2(Build 26200.8246),GeForce Game Ready 596.21

這次測試的3款處理器包含Ryzen 9 9950X、Ryzen 9 9950X3D、Ryzen 9 9950X3D2 Dual Edition,搭配的主機板則為MSI MEG X870E Unify-X Max。

MEG X870E Unify-X Max提供PCIe x16、PCIe x4插槽各2組,以及多達5組M.2固態硬碟插槽。

MEG X870E Unify-X Max為了追求極致記憶體超頻而僅提供2組DIMM插槽,能夠支援DDR5-10600記憶體,使用者當然可以自行挑戰更高的參數。

在I/O背板部分,提供8組USB 3.2 Gen 2 Type-A、1組USB 3.2 Gen 2 Type-C,外加2組具有DisplayPort Alternate Mode影音輸出功能的USB4 Type-C端子。

Ryzen 9 9950X3D2 Dual Edition處理器與MSI MEG X870E Unify-X Max的CPU-Z資訊。

使用的記憶體為SK Hynix顆粒的G.Skill Trident Z5 GB 16 GB x2,傳輸速度為DDR5-7200。

顯示卡之GPU-Z資訊。

快取記憶體加速專業運算

在例行的常規測試之前,筆者先針對Ryzen 9 9950X3D2 Dual Edition更大容量的L3快取記憶體進行專業運算測試,透過分析3顆Ryzen 9 9950X家族處理器的表現,來瞭解L3快取記憶體對效能表現的幫助有多少。

在Blender Benchmark渲染測試中,Ryzen 9 9950X3D2 Dual Edition的表現比Ryzen 9 9950X分別高出17.15%、11.97%、10.83%。

Specworkstation 4 ONNX Inference為AI推論運算測試,Ryzen 9 9950X3D2 Dual Edition在4個項目的吞吐量表現領先Ryzen 9 9950X%、26.03%、37%、22.36%、45.81%。

在AI推論運算的延遲中,Ryzen 9 9950X3D2 Dual Edition也受益於容量更高的快取記憶體,而能將延遲壓低3.67%、8.98%、12.95%、1.53%。

在Specworkstation 4 Industry Vertical Scores工業應用中,Ryzen 9 9950X3D2 Dual Edition的分數比Ryzen 9 9950X分別高出7.8%、6.49%、6.85%。

至於Specworkstation 4 Productivity & Development生產力應用,Ryzen 9 9950X3D2 Dual Edition的領先幅度則為-3.07%、17.93%、8.62%、平手、0.79%。

(下頁還有實測數據)
