在剛剛出刊的「究極PC大組裝」專刊當中,我們花了不少篇幅在探討「電力效率」的這則新觀念,衍生出來的實際應用,就是如何組裝出一台省電取向的主機。正好之前沒有人提過Intel晶片組的TDP數據,因此整理於下供讀者參考。

跟顯示卡一樣,越新越熱

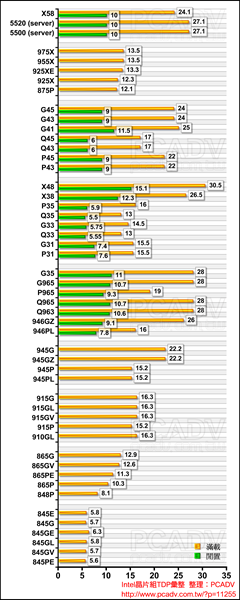

以下我們列出6年前至今的數據,最早期的845系列晶片組,TDP只有個位數。而當時搭配的ICH4/ICH5南橋晶片,TDP也只有2.2W與2.4W,實際上也不必加上散熱片就能長期運作。當邁入LGA775平台後,不論是北橋還是南橋晶片,TDP都明顯上升。再搭配當時高熱的Prescott處理器,對於講求省電與靜音的使用者而言,可說是一場災難。

等到965系列(Broadwater家族)問世後,北橋晶片組的TDP暫時達到一個高峰,內建顯示的型號都要接近30W,即使不含內建顯示的P965晶片組,也有將近20W的TDP。雖然隨後的3系列(Bearlake家族),因為內部顯示運算核心的規模被精簡,讓數字稍微下降一些,但是4系列(Eaglelake家族)的TDP又再度上升。

在LGA1366新平台上的X58晶片組(Tylersburg家族),雖然TDP沒有「再創新高」破30W,但因為平台架構的不同,北橋晶片並沒有內建記憶體控制器,也沒有內建顯示,筆者認為24W還是太高。

北橋晶片TDP:Brookdale家族

型號 核心代號 製程 滿載
845E Brookdale-E 250nm 5.8W
845G Brookdale-G 250nm 5.7W
845GE Brookdale-GE 250nm 6.3W
845GL Brookdale-GL 250nm 5.8W
845GV Brookdale-GV 250nm 5.7W
845PE Brookdale-PE 250nm 5.6W

北橋晶片TDP:Springdale家族

型號 核心代號 製程 滿載
865G Springdale-G 180nm 12.9W
865GV Springdale-GV 180nm 12.6W
865PE Springdale-PE 180nm 11.3W
865P Springdale-P 180nm 10.3W
848P Springdale 180nm 8.1W

北橋晶片TDP:Grantsdale家族

型號 核心代號 製程 滿載
915G Grantsdale-G 130nm 16.3W
915GL Grantsdale-GL 130nm 16.3W
915GV Grantsdale-GV 130nm 16.3W
915P Grantsdale-P 130nm 15.2W
910GL Grantsdale-GL 130nm 16.3W

北橋晶片TDP:Lakeport家族

型號 核心代號 製程 滿載
945G Lakeport-G 130nm 22.2W
945GC Lakeport-GC 130nm 22.2W
945GZ Lakeport-GZ 130nm 22.2W
945P Lakeport-P 130nm 15.2W
945PL Lakeport-PL 130nm 15.2W

北橋晶片TDP:Broadwater家族

型號 核心代號 製程 滿載 閒置
G35 Broadwater-GC Refresh 90nm 28W 11W
G965 Broadwater-GC 90nm 28W 10.7W
P965 Broadwater-P 90nm 19W 9.3W
Q965 Broadwater-G 90nm 28W 10.7W
Q963 Broadwater-GF 90nm 28W 10.6W
946GZ Broadwater 90nm 26W 9.1W
946PL Broadwater 90nm 16W 7.8W

北橋晶片TDP:Bearlake家族

型號 核心代號 製程 滿載 閒置
P35 Bearlake-P+ 90nm 16W 5.9W
Q35 Bearlake-Q 90nm 13W 5.5W
G33 Bearlake-G+ 90nm 14.5W 5.75W
Q33 Bearlake-QF 90nm 13W 5.55W
G31 Bearlake-G 90nm 15.5W 7.4W
P31 Bearlake-P 90nm 15.5W 7.6W

北橋晶片TDP:Eaglelake家族

型號 核心代號 製程 滿載 閒置
G45 Eaglelake-G+ 65nm 24W 9W
G43 Eaglelake-G 65nm 24W 9W
G41 Eaglelake-G 65nm 25W 11.5W
Q45 Eaglelake-Q 65nm 17W 6W
Q43 Eaglelake-Q 65nm 17W 6W
Q43
(關閉顯示)
Eaglelake-Q 65nm 13W 5W
P45 Eaglelake-P+ 65nm 22W 9W
P43 Eaglelake-P 65nm 22W 9W

北橋晶片TDP:高階產品

型號 核心代號 製程 滿載 閒置
X58 Tylersburg-36S 65nm 24.1W 10W
5520 (server) Tylersburg-36D 65nm 27.1W 10W
5500 (server) Tylersburg-24D 65nm 27.1W 10W
X48 Bearlake-X 90nm 30.5W 15.1W
X38 Bearlake-X 90nm 26.5W 12.3W
975X Glenwood 130nm 13.5W N/A
955X Glenwood 130nm 13.5W N/A
925XE Alderwood-1066 130nm 13.3W N/A
925X Alderwood 130nm 12.3W N/A
875P Canterwood 180nm 12.1W N/A

南橋晶片TDP;從ICH4到ICH10

型號 連接裝置負荷 滿載 閒置
ICH10 4.5W 0.98W
ICH10 3.2W 0.78W
ICH9 4.3W 0.96W
ICH9 3.4W 0.76W
ICH8 4.1W N/A
ICH8 3.0W N/A
ICH7 3.3W N/A
ICH7 2.8W N/A
ICH6 N/A 3.8W N/A
ICH5 N/A 2.4W N/A
ICH4 N/A 2.2W N/A
