最強的Core i7-980X加上4張NVIDIA GeForce GTX 480效能有多強大?相信每個玩家都夢想過組台預算無上限的超級電腦,王牌六核心Intel Core i7-980X一推出,想必很多人心目中夢幻估價單又更新了一輪。

現在有不少廠商趕搭Core i7-980X順風車,推出新款X58主機板,主打USB 3.0、SATA 6Gb/s新介面,以及當時X58發表時還沒有普及的高階用料跟各種超頻設計,把目前頂級用料全都堆上去,打造最強大的X58主機板。

功耗飆破1500W

從先前測試數據來看,Intel Core i5-750配上1張GTX 480,平台滿載功耗就已經衝到435W,因此準備一顆高輸出電源是有必要的。市面上頂級電源約在1500W上下,雖然也有玩家將1200W「超頻」到1700W。但是考量到普遍性,筆者選擇銀欣SST-ST1500電源供應器為測試平台,避免測試未完就先發生燒機或跳電的慘劇。

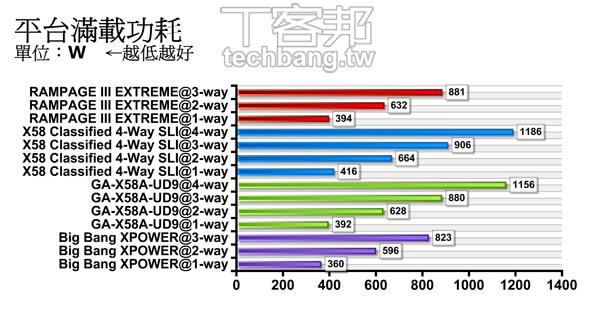

實際測試來看,4-way環境下技嘉與EVGA光跑Unigine Heave 2.0就相當驚人,功耗最高的EVGA飆到1186W之多,技嘉則是以1156W位居第二,已經比家用冷氣還要耗電。然而平台的極限功耗仍不止於此,利用FurMark測試4-way SLI滿載功耗,開跑不到2分鐘就衝到1509W,已經超過電源供應器標準負載,可見高輸出電源還是不得不備。另一方面,閒置功耗也相當驚人,技嘉可達到368W而EVGA則是389W,已經是一般主流平台滿載耗電量,超級遊戲機果然吃電比喝水還要誇張。

至於3-way滿載功耗方面,華碩、技嘉、EVGA與微星分別是881W、880W、906W與823W,可看出若有3-way SLI需求電源供應器約要準備1000~1200W較適當。當然如果換上比GTX 480功耗更低的顯卡,電源瓦數可以再向下修正。

SLI排線有方向性

完全攻頂,究極X58加GTX 480 4卡大合體

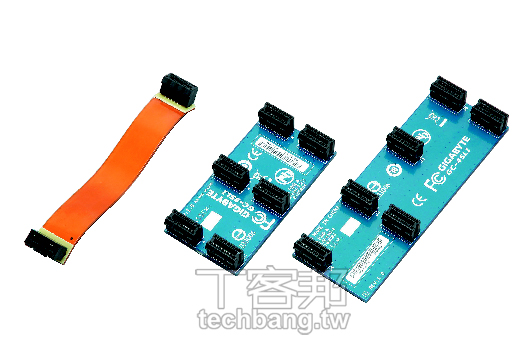

▲ 一般SLI排線是沒有方向性,不過4-way SLI卻是個例外。排線上共有6個橋接器,其中主卡必須接上只有單橋接器的位置,否則將無法開啟SLI。

SLI功耗競技場

完全攻頂,究極X58加GTX 480 4卡大合體

完全攻頂,究極X58加GTX 480 4卡大合體

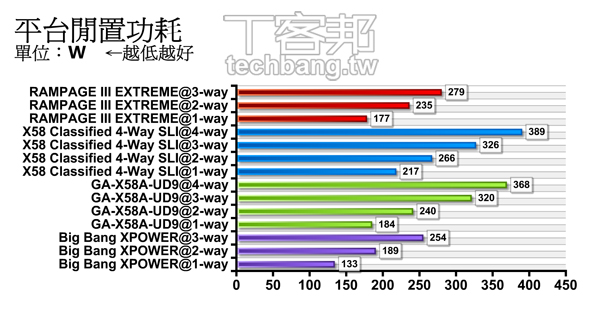

▲ 功耗差距在多卡模式尤其明顯,閒置狀態微星3張卡比EVGA的2張卡還省電,但是高功耗環境下,這個差距會逐漸縮小。

近100度高溫

多卡串連得要注意功耗之外,溫度也是容易忽略的地方。裸機環境下,GTX 480單卡模式溫度就已經超過90大關,在4-way SLI時,位於中間2張顯卡因散熱較差,使得溫度高出近5~10度。閒置時核心溫度分別為47度、58度、56度與46度,可看出夾在中間的顯卡溫度明顯較高。

此外,利用FurMark測試極限溫度,4個核心分別為95度、98度、99度與95度,這僅為燒機2分鐘的結果,若延長測試時間很有可能會超過100度。即使表面的熱導管溫度也很驚人,執行Unigine Heaven時溫度分別為71度、73度、75度與70度。多顯卡造成的廢熱與高溫相當驚人,若機殼對流較差,可能還會影響到其餘零組件。

串連效率高達84.5%

這次測試中比較令人訝異的是GTX 480多卡串連效率,以技嘉X58主機板來看,單卡效能假設為100%,那2-way、3-way與4-way的效能分別是187.8%、258.4%、338.1%。平均來看,每張顯卡分別能達到第一張卡效能的93.9%、86.1%與84.5%,相較於先前平均單卡效率僅為75%左右來看,提升的幅度相當明顯。

除了架構上的變數外,也有可能是主機板上NVIDIA NF200晶片強化了PCI-E通道,讓4張卡都能在PCI-E 2.0 x16速率下全速傳輸。這個NF200橋接晶片先前曾在GeForce 9800GX2出現,當時型號為BR04,之後也曾在雙核心卡王GeForce GTX 295上出現過。

NF200內建48個PCI-E通道,其中16個連接至X58晶片,剩下的32個則分別連接到2張顯卡上。而技嘉與EVGA主機板上都有2個NF200晶片,透過橋接晶片才能讓X58主機板能支援4組完整的PCI-E 2.0 x16通道。否則X58晶片只有內建36個PCI-E通道,最多只能提供2組PCI-E 2.0 x 16或4組PCI-E 2.0 x8,頻寬下降的情況下,高階顯卡龐大的傳輸量可能會受到影響。

SLI效能競技場

完全攻頂,究極X58加GTX 480 4卡大合體

完全攻頂,究極X58加GTX 480 4卡大合體

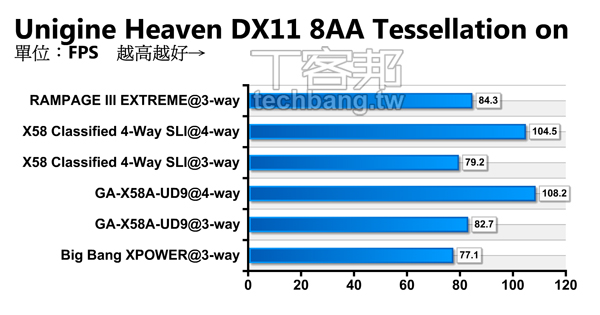

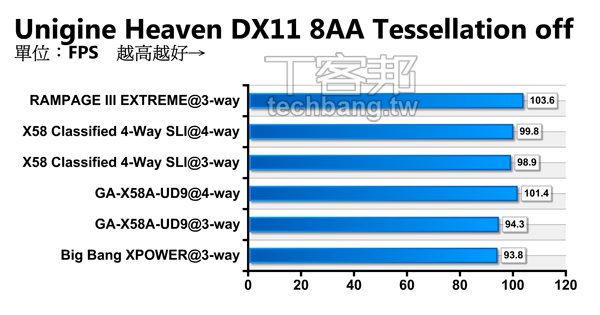

▲ 開啟Tessellation的情況下,4-way才有明顯的優勢,只有提高對3D效能的需求,才能看出多顯卡的優勢。

舊瓶新裝X58

X58晶片組打從2008年中發表至今已經過了近2年,當年的硬體規格與現在也有些不太相同,最大的差別就是SATA 6Gb/s與USB 3.0這2個新的傳輸介面。身為Intel高階平台代表,沒有支援最高規格的硬體相當奇怪,也因為如此Core i7-980X推出後,各主機板廠商分別推出新一代X58主機板,最大差異就是增加SATA 6Gb/s與USB 3.0控制晶片,還有NF200等強化設計,透過小改款讓X58延長生命週期。

傳輸效能

完全攻頂,究極X58加GTX 480 4卡大合體

完全攻頂,究極X58加GTX 480 4卡大合體

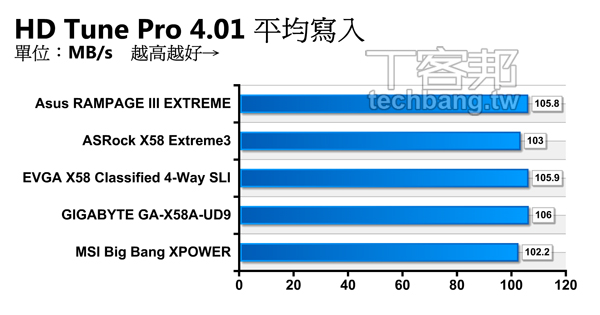

▲ 單硬碟的情況下新舊SATA介面並沒有太大的影響,即使不具SATA 6Gb/s的EVGA主機板,效能也不見得較為遜色。

選購就看特異功能

從效能面來看,這次測試的主機板不超頻並無明顯落差,整體效能差距最多在5%左右,SLI效能則差距較大。但是在功能面來說,才是選購的關鍵所在,4-way SLI、電壓檢測、LN2模式、超頻按鍵、遙控超頻、PCI-E開關、外接控制器等都是主打功能。若要玩4-way SLI選擇性就會比較小,能夠支援的主機板並不多,選擇內建NF200晶片會比較好。另外,若只是要挑張能2-way SLI的X58主機板,可從功能性著手。想要玩遙控超頻可以選華碩,無腦OC Genie超頻可挑微星,特異功能會是選購時較大的方向。

整體效能

完全攻頂,究極X58加GTX 480 4卡大合體完全攻頂,究極X58加GTX 480 4卡大合體

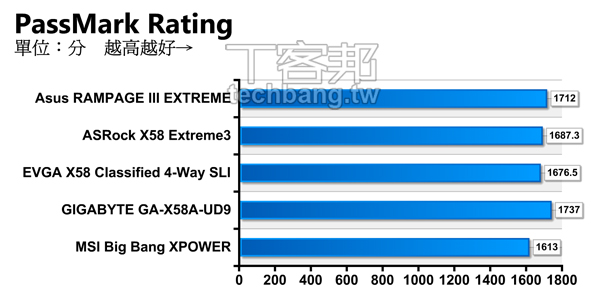

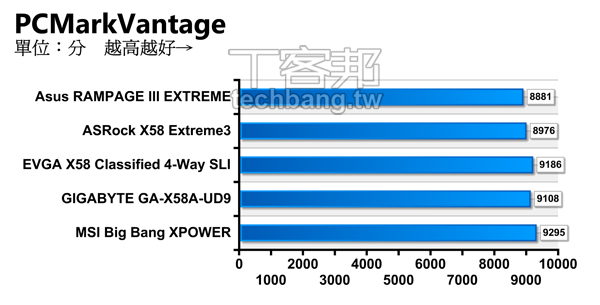

▲ 系統效能方面利用2種軟體測試,效能排序有些不同,但是差距皆在5~7%以內,沒有決定性的勝敗。

運算能力

完全攻頂,究極X58加GTX 480 4卡大合體

完全攻頂,究極X58加GTX 480 4卡大合體

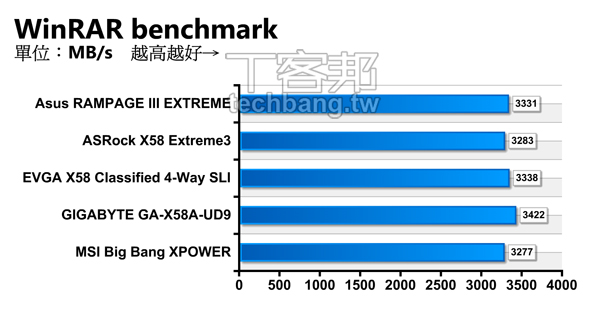

處理器運算方面,EVGA表現較為突出,但是也僅有5.85%,WinRAR部分則差距更小,可視為效能相當。

功耗表現差異大

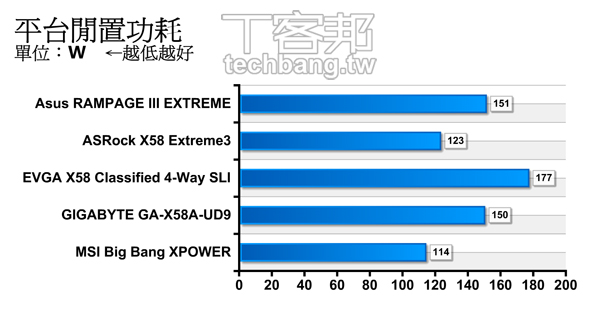

相較於效能那種1~5%的微幅差距,功耗表現則差異極大。普遍來說,PCB較大的XL-ATX主機板功耗偏高,搭配Core i7-980X與Radeon HD 5770測試,技嘉閒置、滿載功耗分別為150W與264W,同樣規格的EVGA主機板則是177W與278W,明顯高於ATX規格。

另外在SLI環境下,即使都是3-way SLI,XL-ATX功耗也比ATX版本X58還要高,閒置時差距最高可到72W,滿載的部分,3-way SLI大多在880W上下。功耗表現方面,微星Big Bang XPOWER表現極佳,不論是單卡或3張卡模式下,都比同級產品還要低25W~58W不等,是這次電力效率最佳的X58主機板。

功耗表現

完全攻頂,究極X58加GTX 480 4卡大合體

完全攻頂,究極X58加GTX 480 4卡大合體

▲ 功耗表現似乎與主機板有絕對的關係,XL-ATX主機板明顯比ATX還要耗電,而評測中也能看出微星的電力效率相當出色。

強到無處發揮

湊了4張GTX 480除了拿來玩遊戲之外,還能做些什麼?或許有人會拿來跑Folding@home之類的科學運算為人類盡一份心力(不過Folding@home不支援SLI,得要開4個程式才能讓系統滿載),或者拿去轉檔也很爽,不過最能發揮的場合還是遊戲。但是就目前遊戲來說,單張GTX 480就能有相當不錯的表現,串4張也只是錦上添花而已,硬體已經遠遠超過遊戲所需的基本效能。

滄海補遺 EVGA Classified SR2

完全攻頂,究極X58加GTX 480 4卡大合體

▲ 這次SLI大亂鬥中,本來還有一位隱藏選手Classified SR2。然而SR2採用的是2個Intel Xeon處理器,筆者透過多種管道都無法取得,只能透過照片讓大家過過癮。
