Tri Slot巨型散熱器

散熱器算是這張卡的賣點之一,結構採區塊式散熱,主體為2塊80 x 100(mm)的散熱鰭片,並用5條9mm熱導管串起來,透過上方的2個90mm風扇導熱。顯卡運作時,散熱器會將核心廢熱,由左側風扇向外導出,另一部分則是透過熱導管傳遞至右方區塊導離。因此,顯卡的半數廢熱仍會保留在機殼內,多少會影響到其餘零組件的溫控表現,是散熱設計上比較可惜的部分。

3層巨獸卡,Asus ENGTX 580 Direct CU II

▲Direct CU II採雙風扇配置,且佔用3個PCI-E插槽。

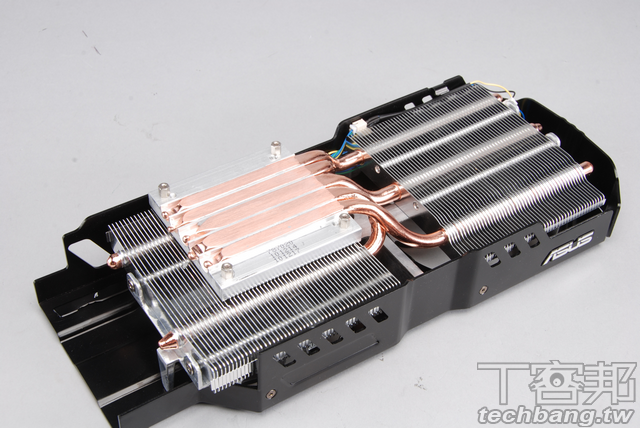

3層巨獸卡,Asus ENGTX 580 Direct CU II

▲散熱為區塊式設計,核心與周邊電路分開。

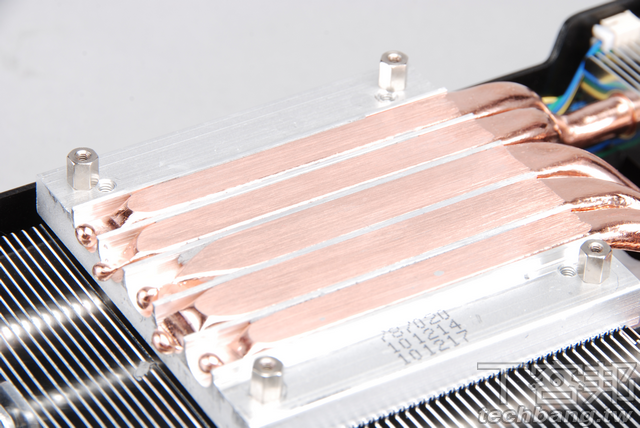

3層巨獸卡,Asus ENGTX 580 Direct CU II

▲熱導管直接與核心接觸,可增加導熱效果。

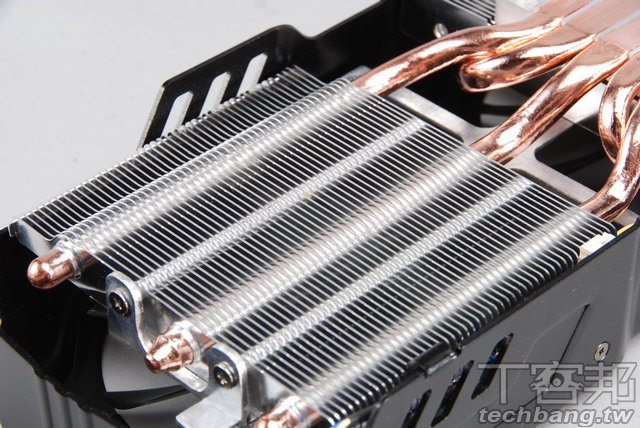

3層巨獸卡,Asus ENGTX 580 Direct CU II

▲散熱鰭片相當厚實,此為周邊電路上的鰭片。

溫度下降12度

實際散熱效果方面,因為這張卡沒有公板的過載保護電路,因此在正常情況下FurMark測試中,溫度、功耗都比公板還高。然而跟破解過後的GTX 580相比之下,以溫度面來說,閒置溫度下降了12度,滿載也從89度下降到77度,降低的幅度為13.4%。除了溫度明顯降低外,筆者認為,Direct CU II散熱器另一個優勢是噪音量非常低,預設轉速34%已可滿足滿載的需求,且幾乎聽不到噪音。將轉速提高到50~60%才開始會有風切聲,若安裝在機殼內,60%以內的轉速,噪音量應該都不明顯。

3層巨獸卡,Asus ENGTX 580 Direct CU II

▲測試時幾乎聽不到風扇的聲音,調高轉速至60%才會比較明顯。
