9db2a035093a126c492ae7c93a23c82b 在一輪X99產品上市後,各家廠商也紛紛推出專為Server、Work Station打造的產品,前者大多使用多路、伺服器晶片,而後者則是大多屬於單路、一般家用平台晶片。華擎所推出首款產品,是針對一般工作站所打造,同時也主打相容1U刀鋒機殼,可大幅降低整體建構成本。

跨足WS系列

華擎在早些時候開闢了工業電腦與伺服器產品線,不過前者與一般消費族群差異太大,後者則是以Rack這個子品牌推出各式產品,在設計上也是以專業用途導向為目的。今年度針對X99晶片首度推出WS系列,相較於Rack採用伺服器等級晶片,由於X99本身已經具備大量I/O介面,擴充能力毫不遜色,只不過晶片端的軟體支援能力受到部分限制。

▲背板I/O的部份提供雙網路、還有eSATA用於外部硬碟,各項I/O齊備。


▲提供10個SATA 6Gb/s,在儲存裝置的擴充能力上符合一般工作站需求。

12相迴路搭配鉭質電容

在處理器迴路部份,X99 WS採用12相迴路搭配鉭質電容,多相迴路設計的優點在於能減輕各相迴路電流負載量。處理器在大量運算時,電流需求會拉高許多倍,這時候多相迴路的優勢便會慢慢顯現。在相同電流需求條件下,採用更多迴路合併輸出設計,能夠將之分攤處理。

電源配套迴路方案為Intersil ISL6379搭6611A倍相驅動,MOSFET則是Fairchild所生產的堆疊式產品,不過由於控制器與MOSFET都未有具體官方文檔可查詢,實際參數並無法得知。但是由產品類型可以推斷該MOSFET主打低Rds(on),電源轉換效率值較高,因此產生的廢熱也更低。

另外在輸出濾波電容部分是採用全鉭質電容,對比固態電容擁有更低的ESR,在濾波效果與壓降的部份表現更好,常見用於高階主機板上。

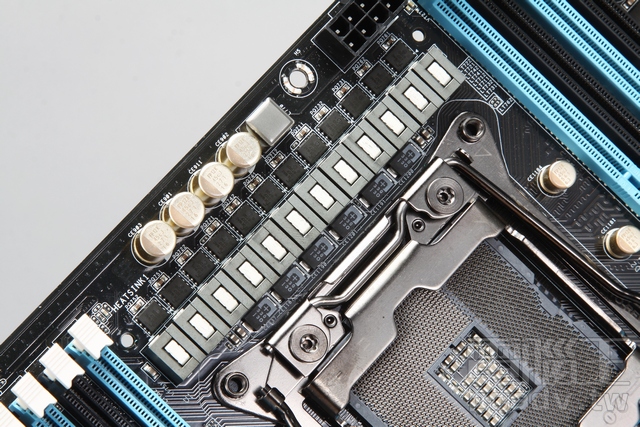

▲12相處理器迴路搭配高效率堆疊MOSFET,提供效率更高、更低溫的方案。

相容1U刀鋒機殼

華擎主打主機板背面所使用的螺絲皆為低於3mm長度,能夠相容於1U刀鋒機殼,提供使用者除塔式之外的散熱器裝配選擇。不過由於1U機殼散熱動向都是從前至後的設計,X99 WS散熱片設計還有記憶體排列方向,並未參照這個標準進行設計,算是一點小不完善。

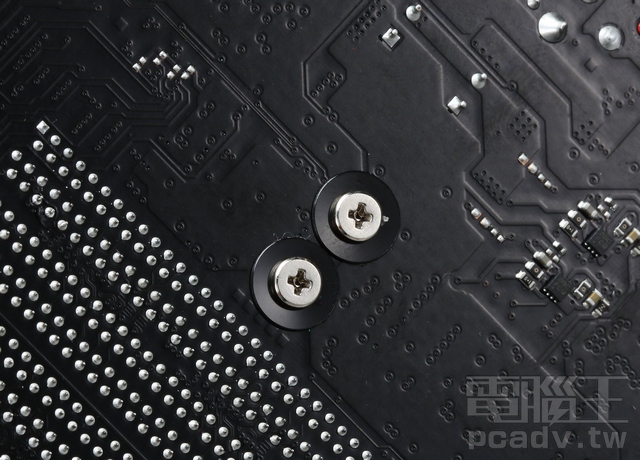

▲為相容於1U機殼架構,背板螺絲採用低於3mm的無彈簧螺絲。

支援最高128GB記憶體

另外針對工作站需要大量記憶體的應用,X99 WS支援高達128GB記憶體容量,另外也支援RDIMM記憶體,若安裝Xeon系列處理器則是增加ECC記憶體的支援能力。

由於線路設計支援x4的記憶體顆粒,在未來顆粒容量往上提昇後,仍然可以支援時下大容量記憶體,並不因此而受到x8的問題所困。這一點小細節,相較於家用型主機板僅支援x8,能夠擁有更大容量的擴充能力。

伺服器網路晶片

X99 WS網路晶片配置方面,採用的是intel i217LM與i210AT這兩款伺服器等級控制器,最大的差別在於是否支援Windows Server作業系統,還有iSCSI Boot支援與否。i217V還有i217LM兩者雖然也屬於i217系列,由尾碼來區分兩者是家用等級產品,用於建構伺服器系統會有功能性限制。

▲i217V與i217LM雖同屬i217系列,但從尾碼看出屬於不同定位的產品。

6條PCIe擴充能力

PCIe擴充能力方面,總共配置6條PCIe x16插槽,最高提供5 x 8、1 x 4的組合。不過由於沒有使用PEX PLX8747這類型Switch晶片,在安裝Core i7-5820K處理器時,部分插槽將因欠缺PCIe通道而無法使用。另外是配置依照標準雙槽4 Way顯示卡的模式設計,最高可以提供4條PCIe 3.0 x8,用於建構GPGPU運算工作站。

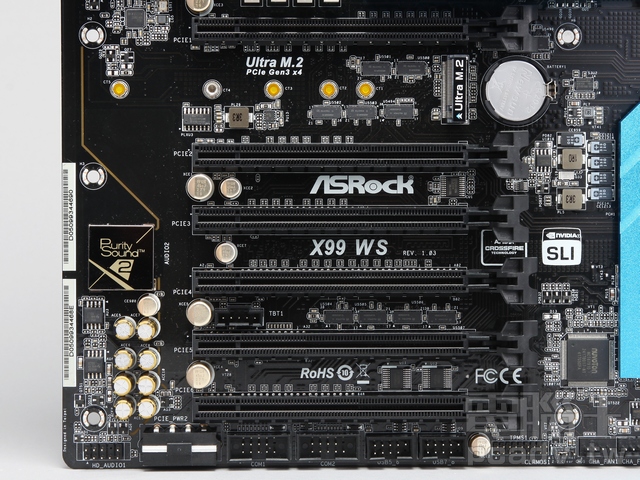

▲6條標準PCIe x16插槽,提供最高5x8、1x4的擴充卡安裝能力。

搭載天籟美聲

一般家用主機板的天籟美聲音效電路設計也搬至WS上,這一點立意雖然良善,不過以產品定位來看,使用電解電容並非最佳選擇,但純粹就音質表現來看,所使用尼吉康電解電容的表現會較佳。這個方案並不適合WS主機板,因為工作站環境大多高溫、高熱,電解電容壽命並沒有固態電容高,再者這功能性對工作站而言並非必要。

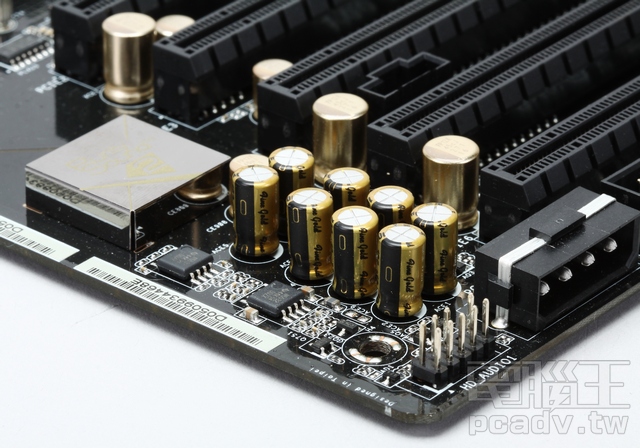

▲音效電路設計採用隔離、尼吉康音響級電容,在工作站上屬於少見設計。

首次跨足,表現還可以更好

仔細端倪X99 WS,可以發現產品較接近家用系列,與專業用途導向的Rack存在著不少差距。雖然定價12,990元屬於不錯的策略,但一些小細節上面仍然可以再更好,像是將HDD Saver這個應用發揮的更完善,或者將Rack系列的設計概念導入,將能讓產品更偏向於專業面。

測試項目-SiSoftware Sandra

分數

算數處理器-總計本地功效

161.32GOPS

多媒體處理器-總計多媒體功效

323.4MPixel/s

加密解密性能-密碼學頻寬(AES256 + SHA2-256)

9.54GB/s

財務分析-總期權定價的性能(浮點精度FP64)

18.92kOPT/s

科學分析-科學的績效匯總(浮點精度FP64)

26.7GFLOPS

多內核效率-內聯核頻寬

44.14GB/s

物理硬碟讀取-磁片指標

495.83MB/s

檔案系統-磁片索引

372MB/s

記憶體頻寬-總體記憶體性能

42.09GB/s

緩存與記憶體-緩存/記憶體頻寬 FMA/256

266.9GB/s

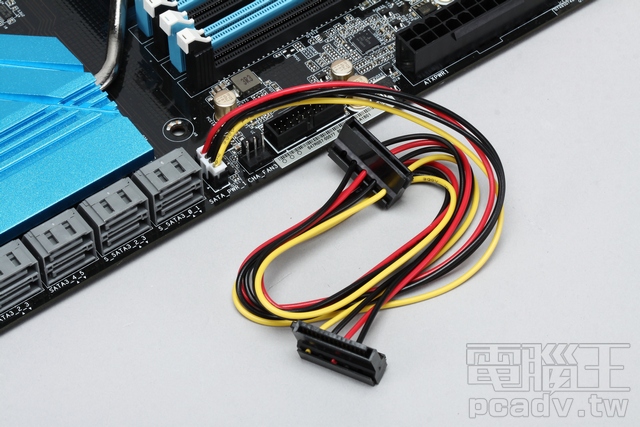

▲HDD Saver,提供2顆硬碟完全斷電的基本功能,能降低平台待機耗電量。

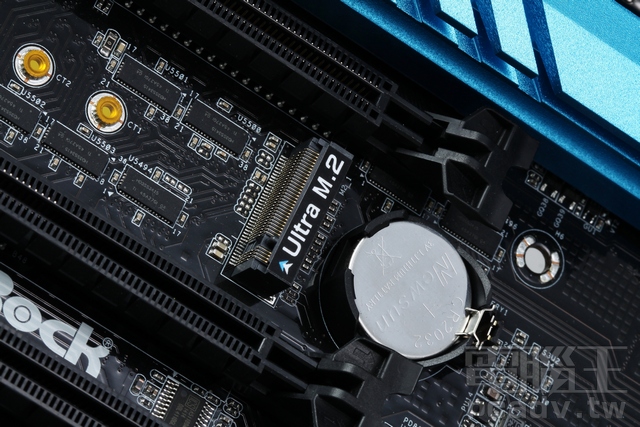

▲一樣搭載M.2 x4,提供處理器內建通道與SATA訊號,兩者並不能同時使用。
