Photoshop 硬碟一多,就會想要組RAID,不過不管是軟體或硬體RAID,要架設都得具備一定的技術高度,硬體環境也要符合門檻才行。Drobo FS這台NAS不但可以讓完全不懂電腦的初心者也能架磁碟陣列,甚至還能夠做到「隨插即用」、「熱插拔」硬碟,是目前最理想的外接式資料備援裝置。

以下是一則Drobo FS官方教學示範影片,請看完它再看文章。

什麼是Drobo FS?

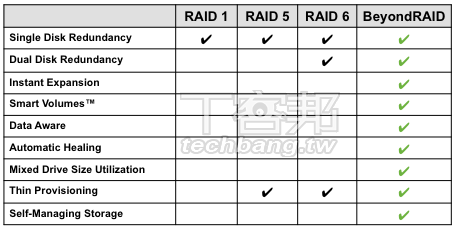

▲Drobo磁碟系統與一般RAID的比較。

嚴格來說,Drobo FS不能算是一台RAID裝置,因為它使用的儲存方式並不屬於任何一種RAID範疇,而是透過特殊的演算法來保護資料。Drobo FS有5個3.5吋硬碟槽,你可以選擇要用一顆或兩顆硬碟來存放資料冗餘,冗餘的空間愈大、安全性就愈高,可用的硬碟容量當然也會變少。

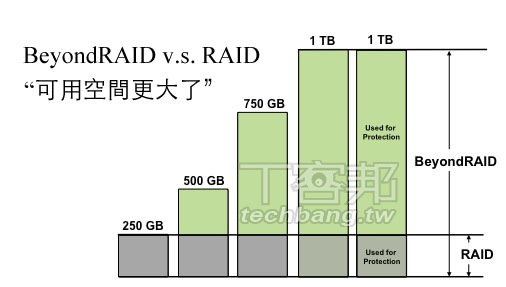

▲Drobo FS會拿最大的硬碟當冗餘碟,冗餘碟的空間會直接被扣掉。

如果只有放一顆硬碟,Drobo FS一樣可以運作,不過就沒有任何的安全保護機制,只有單純的資料存取機能。而當你放了兩顆以上的硬碟時,比較大的那顆硬碟空間會直接被扣掉,所以事先要擬好硬碟的組合策略,比如同時放了一顆250GB與1TB的硬碟進去,可用空間仍然只會有250GB。

比RAID更省空間

看起來好像很浪費空間是嗎?這個獨特的資料備援機制,叫做「BeyondRAID」。BeyondRAID的最大特色,是磁碟空間的調配可以比一般RAID更靈活,雖然在BeyondRAID架構裡最大顆的硬碟要「身先士卒」,但是它不像一般RAID得平行計算每顆硬碟的可用容量。

▲BeyondRAID的空間計算方式很簡單,理論總容量減掉最大的那一顆(或兩顆)硬碟就是可用空間,不過實際上還要再保留10%的緩衝區,最終容量還是要從設定程式看最準。

舉個最簡單的例子好了:假設今天有五顆硬碟,容量分別是250GB、320GB、500GB、1TB跟2TB,如果把它們放進Drobo FS,設定成用一顆硬碟做備援,那麼可用空間還有2.07TB,再怎麼算都比RAID多;換作是可用空間最大的RAID 0也只會有1.25TB(250GBx5),BeyondRAID不必擔心硬碟容量不同而浪費空間,有什麼就插什麼,它自然會幫你把空間組合起來,簡單的說就是「有安全性保證的JBOD」。

隨插即用免等初始化

剛開始用Drobo FS,不一定要把硬碟槽插滿,以後容量不夠時它會提示你增加硬碟,如果5個硬碟槽都已經插滿了也沒關係,Drobo FS一樣會提示你換掉其中一顆容量比較小的硬碟,永遠不必擔心容量會不夠用。BeyondRAID的另一個優點是「隨插即用」,不管是加裝新硬碟或是換硬碟都不必重新初始化,連關機都不必,一點都不會影響到正在存取的資料。

▲Drobo FS的燈號說明。(圖片來源:Data Robotics)

不過,可以熱插拔不代表你能在開機狀態下隨時抽換正在讀取中的硬碟,要等Drobo提示你才行。基本上當硬碟空間快滿、或異常時,Drobo才會叫你換硬碟,它會自動計算空間效益,所以叫你換哪顆就換哪顆,不必懷疑。

安裝容易,免進BIOS

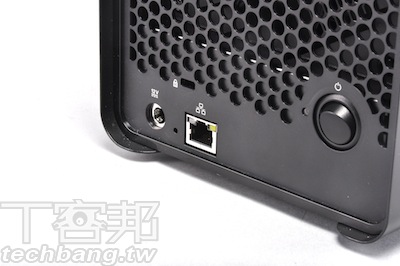

Drobo FS是一台NAS,它身上只有一個GbE網路插槽,如果你要找的是用USB連接的DAS,它也有另外一台兄弟機,容後再述。安裝Drobo FS很簡單,就跟一般NAS一樣,把網路線接上分享器,然後以隨附的光碟安裝完驅動程式之後就能使用,當然了,在這之前你要先把硬碟放進機器裡。

Drobo FS的面板是快拆設計,不必鎖螺絲、也沒有卡榫,面板上有磁鐵可以讓它輕鬆卻又牢靠的附著於機身,要拔下來也不會很吃力。面板後面就是硬碟槽,一樣沒有螺絲,用白色卡榫固定就好,要抽或插都很方便。

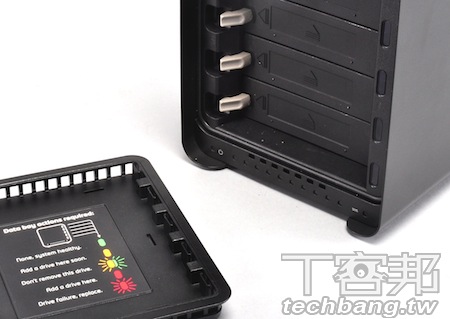

▲面板背面還有燈號的提示說明,忘記了隨時可以翻過來看。

▲硬碟安插完成後的示意圖,其實並不一定要照著容量順序擺,Drobo FS會自動找到容量最大的硬碟,你想騙它也不行。

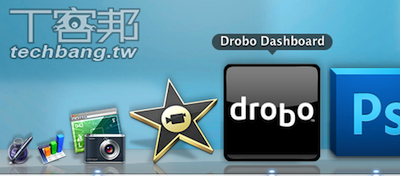

插完硬碟、接上分享器後,就可以開始安裝軟體了,Drobo FS的管理軟體很重要,因為任何針對於機身或硬碟的控制都得從這邊來,第一次使用Drobo也要靠這個軟體來初始化。以Mac為例,Drobo在Mac上的軟體叫做「Drobo Dashboard」,不過它並不是一個Dashboard Widget,而是一個普通的、會掛載在Dock上的應用程式,要管理Drobo FS一定得透過它。

▲Drobo FS也可以給Mac用喔。

Drobo Dashboard概覽

開啟Drobo Dashboard之後,程式會先幫Drobo FS裡頭的硬碟初始化,不必花很久時間,五分鐘內絕對可以完成,接著只要設定完管理員密碼跟資料存取權限,就可以從電腦丟資料到Drobo FS了。Drobo FS會掛載在網芳裡頭,用SMB或AFP協定都能存取,至於iSCSI就要比較高階的機種才有支援。

▲初始化完成後,Drobo Dashboard會出現硬碟的使用狀態,這個時候還不能丟資料進去,因為要先設定管理員密碼。不過不必急,請先點擊視窗右下方的「Advanced Controls」。

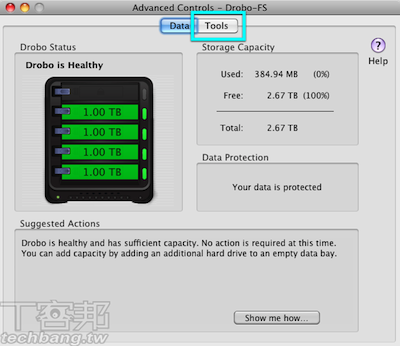

▲Advenced Controls視窗會列出磁碟的健康狀況,確認沒有磁碟有問題後,再點「Tools」切換到另一個頁框。

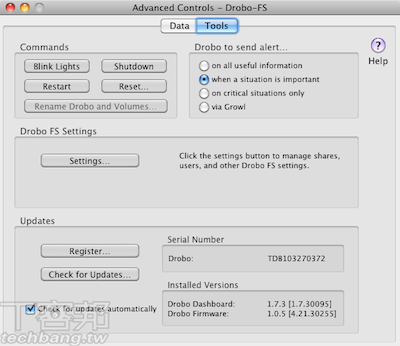

▲Tools頁框裡的選項,就是你能對Drobo FS進行的所有設定。接著請再點擊「Settings」。

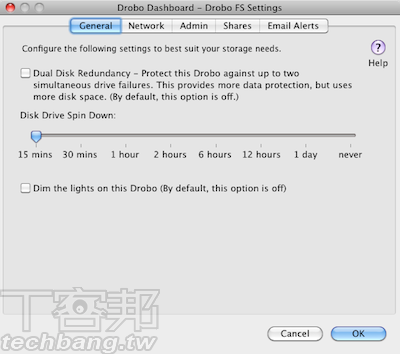

▲Settings的第一個頁框是一般設定,這裡主要是用來開啟「雙碟備援」。雙碟備援會讓資料更安全,但也會耗更多空間(最大的前兩顆硬碟會被吃掉),一般來說這個選項不必打勾,系統預設就會以單碟做備援,當然了如果你只有在Drobo FS裡放一顆硬碟,那就是沒有備援。無備援狀態的Drobo FS仍然是可以正常使用的,不過只要你放入了第二顆硬碟,單碟備援就會強制啟動。

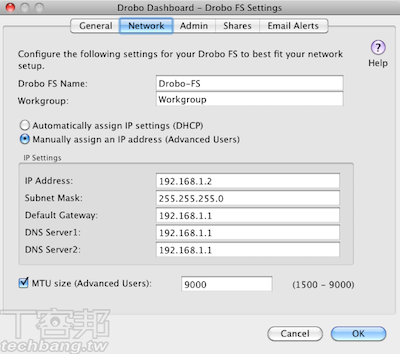

▲第二個頁框是網路設定,基本上這裡不必做太多更動,頂多改一下機器名稱跟所屬的網域就好。

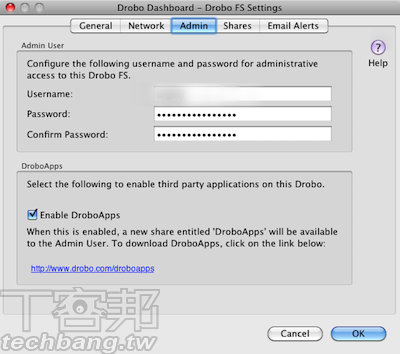

▲「Admin」才是設定管理員帳密的地方。這裡還可以一併開啟Drobo FS的擴充套件機能,讓它可以跟iTunes連動、或者是變身成FTP伺服器,容後再述。

▲「Shares」頁框一定要設定完管理員帳密後才會出現。你可以在這裡新增Drobo FS裡頭的資料夾以及設定不同使用者的存取權限。

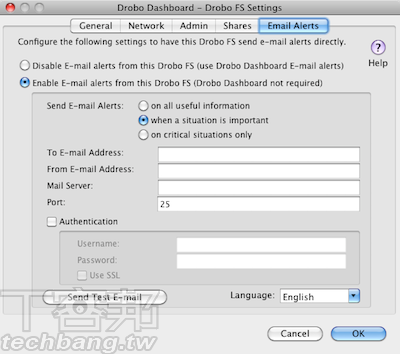

▲最後一個「Email Alerts」是郵件通知,硬碟掛點或容量快滿了Drobo FS就會寄通知信給你。

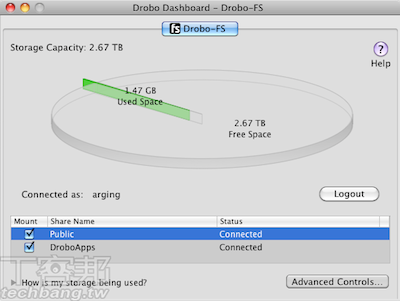

▲最後再回到Drobo Dashboard的主畫面,在下面的資料夾前面打勾,被勾選的資料夾就會以網路硬碟的形式掛載在桌面上,你也能從網芳裡找到它,接著就可以開始丟資料進去了。

大家好奇的可能是它的效能,前面提過BeyondRAID可以當作是「有安全性保障的JBOD」,這是以可用空間為出發點來形容,至於資料的實際存放方式就是不能說的機密了。筆者跳過分享器,以GbE網路直接與電腦對接,兩邊都是使用現行的1TB硬碟,傳送1GB大檔有讀50MB/s、寫30MB/s的成績,如果把Jumbo Frame開到9KB,速度還能再提昇20%,表現介於中低階NAS之間。

外掛DroboApps,長三頭六臂

Drobo FS除了用來備援資料,加裝DrobpApps後也能擴充伺服器功能,比如Apache、CTorrent、PureFTPd等等,在官網都可以下載。要外掛DroboApps很簡單,把外掛檔直接丟到Drobo FS裡頭的DroboApps資料夾,然後重開機就可以了,以下筆者就以「Firefly」這個iTunes外掛做示範。

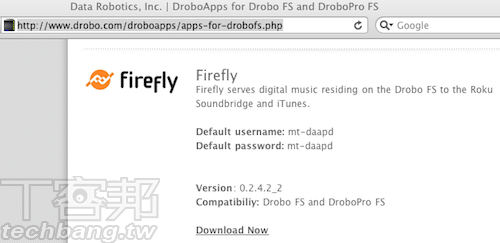

▲首先到官網下載Firefly外掛。

▲下載下來的外掛會是一個zip檔,請先解壓縮,提取出裡頭的tgz檔。

▲回到Drobo Dashboard的設定頁面,把「Enable DroboApps」打勾。

▲再來到Drobo Dashboard的主畫面,掛載DroboApps。

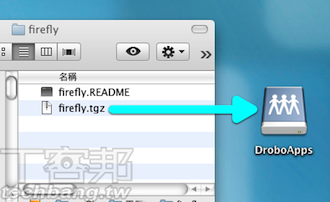

▲這時候桌面上會出現一個DroboApps資料夾,把剛才的tgz檔直接丟進去。

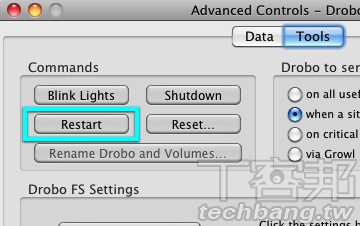

▲然後重新啟動Drobo FS。請注意,是「Restart」而不是「Reset」,後者會清空Drobo FS的所有資料。

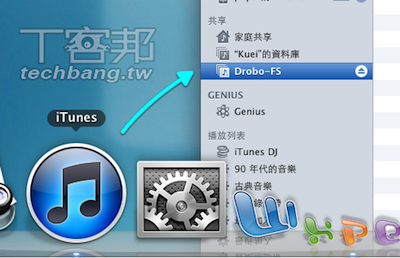

▲最後開啟iTunes,Drobo FS就會出現在共享資料庫裡頭了。

用DroboCopy取代Time Machine

取代Time Machine是誇張了點。Drobo FS沒有一般NAS常見的單鍵備份機能,它只能夠定期定時備份資料,不管是PC<->Drobo FS、PC <-> PC or Drobo <-> Drobo都行,不過這裡的備份只是很單純的資料拷貝,沒有什麼增量備份或比較複雜的同步判斷機制。

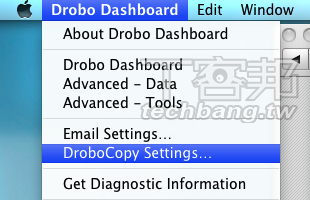

▲Drobo Dashboard的Finder工具列可以找DroboCopy Settings,要設定請由此進。

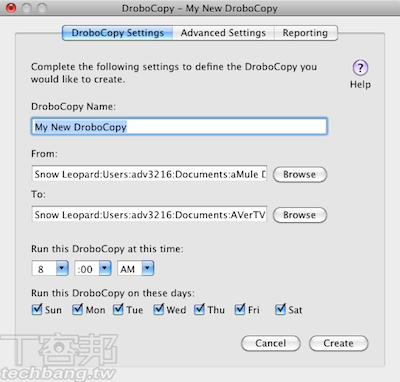

▲可以設定的有備份名稱、來源及目的地、時間,按下Create就會納入排程。

▲Advanced Settings有簡單的同步及排除機能。

採購建議

以上就是Drobo FS的重點功能介紹。這麼強的機器,一台要多少錢?其實Drobo FS只是Data Robotics這間公司旗下Drobo產品線的其中之一,目標族群是家用個人端及小型辦公室,所以價格會比企業端的產品客氣,從下面兩張圖表就能看得出來。

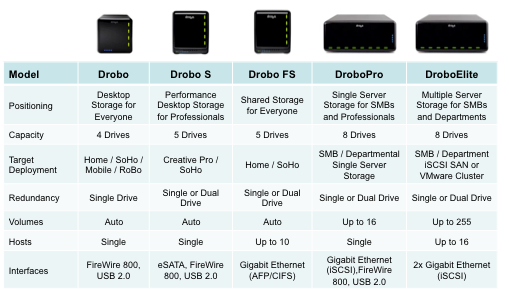

▲Drobo產品線有DAS、有NAS,也有DAS加NAS,Drobo FS是中間產品。

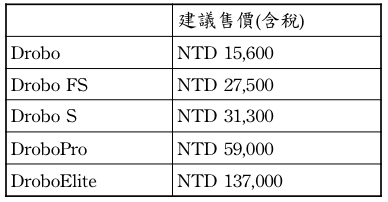

▲不過Drobo FS的價格還比Drobo S便宜。(圖片來源:展碁國際)

一台不含硬碟的Drobo FS要價新台幣近三萬元,其實已經上看一般中高階NAS行情了,但是顧慮到便利性以及效能表現,筆者覺得這個價格非常合理,簡單的說它沒有比一般NAS便宜、但也沒有比較貴,使用上卻更方便,尤其是如果只要單純的資料備援機能,很值得優先考慮。

P.S. Drobo FS可以支援Windows跟Mac OS X兩種平台,本篇教學可以直接套用到Windows環境,因為軟體的操作及介面都大同小異。

廠商資訊

  • 廠商名稱:展碁國際 代理
  • 產品網址:太長了,請按我
  • 聯絡電話:(02)2371-6000
  • 建議售價:新台幣27,500元
