MSI MEG Ai1600T PCIE5 電源供應器開箱 / 雙 12V-2×6 原生供電、三項鈦金認證、PCIe 5.1 和 ATX 3.1 標準

MSI 更新旗艦 Power Supply 電源供應器產品新型號，MEG Ai1600T PCIE5 帶有兩條 12V-2×6 原生供電線材，並且於接頭處使用雙色設計讓 NVIDIA GeForce RTX 50 系列顯示卡搭配安裝確認更方便，該電源通過 80 PLUS、Cybenetics、PPLP 三項電源轉換率 TITANIUM 鈦金認證。

規格堆滿！ATX 3.1 認證、全日系電容、全數位設計、碳化矽 MOSFET

微星 MSI 最新的旗艦 MEG Ai1600T PCIE5 電源供應器有著 1600W 輸出功率，符合 Intel ATX 3.1 規範且在三家電源轉換率認證單位測試中，皆通過了 TITANIUM 鈦金認證，後續會帶大家一一檢視。

電源內部使用了全日系 105°C 電解電容、MCU 全數位控制晶片、碳化矽 MOSFET 等用料，更標榜透過大型散熱片為內部帶來更好的輔助散熱效果。

保護機制則有：OCP / OTP / OPP / SCP / OVP / UVP / SIP / NLO 等八項多重保護機制，並且有著十年售後保固服務。

▲ MSI MEG Ai1600T PCIE5 電源供應器盒裝上面各項勳章滿目。

▲ 盒裝背面除了印有輸入輸出規格表外，還有標示供電線材接頭數量給消費者參考。

MSI MEG Ai1600T PCIE5 電源規格：

• 規範：ATX 12V Ver. 3.1
• 輸入電壓：100-240Vac
• 輸入電流：10-15A
• 輸入電壓頻率：50-60Hz
• 尺寸：190 x 150 x 86 mm
• 風扇：135 mm Fan
• 轉換率認證：80 PLUS TITANIUM / Cybenetics TITANIUM / PPLP TITANIUM
• 電源線材：全模組線材
• 保固：10 年
• 保護系統：OCP / OTP / OPP / SCP / OVP / UVP / SIP / NLO
• 線材接頭：1x 24 Pin 主機板接頭、2x 8 Pin CPU 接頭、2x 12+4 Pin 12V-2×6 接頭、9x 6+2 Pin PCIe 接頭、8x SATA 接頭、4x Molex(Peripheral)

身為 1600W 電源供應器的 MSI MEG Ai1600T PCIE5，其本體尺寸為 190 x 150 x 86mm，長度來到了 19cm 確實比起常見的 1000~1200W 電源來說還要長了一些，但相較同級 1600W 競品長度 21cm，這款 19cm 已稍短一些。不過在機殼選購時，仍須留意是否有足夠的安裝與藏線空間，足以容納 19cm 電源本體以及外加 2~3cm 的線材安裝藏線空間。

電源本體使用黑色為主題色並由金色點綴，以 MEG 系列配色帶來高貴風格的情況下，於多面追加 MEG 文字及圖樣標示來裝飾。

風扇使用 Ø 135 mm 雙滾珠軸承風扇為內部進行散熱，該風扇除了可以搭配電源本體後方的 Zero Fan 開關使用，進入 0 RPM 智慧風扇停轉功能之外，也能在 MSI Center 軟體內自定義風扇轉速，讓使用者自行決定電源依照負載程度來設定風扇運作模式，該電源同時於 Cybenetics LAMBDA 與 PPLP PSU Silent Level 這兩個關於運作噪音值的測試中，分別獲得了 Cybenetics A++ / PPLP S 兩家各自的最高（安靜）評價。

▲ 電源本體尺寸為 190 x 150 x 86 mm。

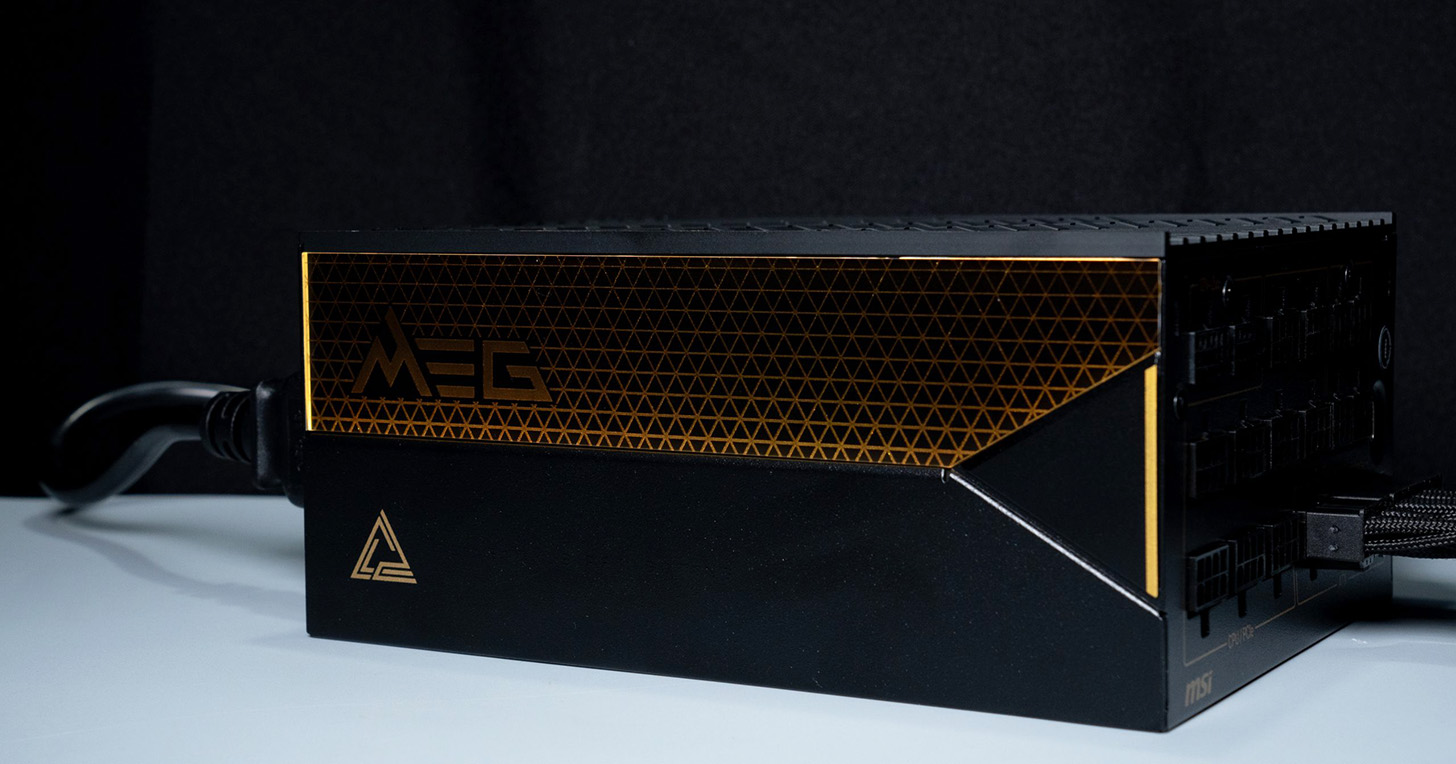

▲ 側邊有著 MEG 標誌。

▲ 黑金配色外加風扇格柵，內部使用 135 mm 雙滾珠軸承風扇。

▲ AC/DC 規格。

▲ 電源本體後方設有大面積散熱孔，並設有風扇智慧停轉功能開關，ON 開啟停轉功能；OFF 則是風扇會一直依照預設設定運轉。

電源的側邊設有裝飾燈板區塊，在通電預設情況下會以金色持續恆亮，若玩家搭配 MSI Gaming Intelligence USB-C 線材連結 MSI 主機板後，也可以在 MSI Center 軟體內自定義該區塊燈效模式，美中不足的是這個區塊是單面設置，也無法根據安裝方向去拆卸或是變換，也就是說搭配上置或是下置式機殼安裝時，若機殼有電源觀景窗設置可以展示該區塊的話，電源只能夠以風扇進風面「朝上」時標誌等才會是正的；若是風扇面朝下則會看不到，對於強迫症使用者來說就需要考慮一下如何安裝了。

▲ 側面燈板區塊。

▲ 通電之後預設會是金色恆亮燈效。

MSI MEG Ai1600T PCIE5 電源供應器使用全模組線材介面，使用金色線框與文字標示不同供電線材要安裝的區塊，使用者可以根據設備所需的接頭自行決定安排供電線材安裝。

較為特別的是畫面右半邊設有一個 USB Type-C 插槽，該插槽使用配件中的 MSI Gaming Intelligence 線材連接主機板 USB 2.0 9-Pin 插槽後，就可以在 MSI Center 軟體內進行即時電源監控，可以看到電源的輸出功率與 DC 輸出電壓等相關資訊，並額外記錄下來。

▲ 全模組介面一覽。

MSI MEG Ai1600T PCIE5 標榜通過了 80 PLUS、PPLP(PSU Performance Level Plan)、Cybenetics 三家轉換率測試，在測試報告中顯示該電源皆通過了 TITANIUM 鈦金認證，但不知為何僅有 80 PLUS 無法在列表中查詢到關於 MSI 的電源報告，透過經濟部標準檢驗局查詢型號，也可以看到該型號由廣州貴冠科技有限公司（CWT 僑威科技股份有限公司的子公司）代工。

比較特別的在 Cybenetics 與 PPLP 這家認證中除了轉換率認證之外，在噪音測試之中也獲得了兩家各自最高級的評價，也額外通過了 ATX 3.1 / 3 規範測試。

▲ 廣州貴冠科技有限公司（CWT 僑威科技股份有限公司的子公司）代工。

▲ Cybenetics 測試報告成績總結。

▲ Cybenetics 測試結果，其中包含了 ATX v3.1 測試。

▲ Cybenetics 230V 測試結果。

▲ Cybenetics 115V 測試結果。

▲ PPLP 轉換率認證測試 115V / 230V 結果。

▲ PPLP ATX 3 測試結果。

▲ PPLP 各項測試認證總結。

編織全模組線材自帶整線器、外加雙色警示接頭

從電源本身可以提供到最大 1600W 輸出功率來看，電源能夠帶來更多供電介面是必然的，對比常見 1000W 等級電源來說這款 MSI MEG Ai1600T PCIE5 在顯示卡供電介面預備了更多數量！為的就是現在 AI 時代多顯示卡安裝運算需求所準備，讓 HEDT 和 Workstation 平台多卡組裝時擁有充足的顯示卡供電能力。

MSI MEG Ai1600T PCIE5 在幾個主要重點且會外露展示的全模組線材上，都使用了編織線材以及整線器增加外觀分數，整線器使用塑膠材質表面則有類似金屬髮絲紋的紋路。

主機板 24 Pin 線材長度大約 60cm，而 CPU 共有兩條直出 4+4 Pin 線材線材長度大約 75cm，能夠滿足雙 8-Pin 需求的高階型號主機板使用。

▲ 全模組線材一覽。

▲ 主機板 24 Pin 供電線材。

▲ CPU 供電線材為兩條 4+4 Pin 總計雙 8 Pin。

顯示卡 PCIe 供電線材有兩種，單頭直出 6+2 Pin 供電接頭的共有五條，而 y 字形單條帶有兩個 6+2 Pin 供電接頭的共有兩條，也就是總計會有兩種線材（直出與 y 字形）總數會有七條線材，而 PCIe 供電接頭則是有 9 個，線長大約 60+15 cm 左右。

▲ 總計七條 PCIe 6+2 Pin 供電線材，有兩種型式，所有線材總共九個 PCIe 6+2 Pin 供電接頭。

電源內建兩個 12V-2×6 供電插槽以及內附兩條線材，單條 12V-2×6 供電可提供 600W 供電上限，除了也有使用編織線材包裹外加整線器外，在接觸部分使用了亮黃色打造出雙色警示效果，讓使用者在安裝時能輕鬆確認是否已完全插入，以避免安裝不完全導致燃燒損壞狀況，線材本身長度約 60cm 左右。

▲ 兩條 12V-2×6 線材，線材本身長度約 60cm 左右。

▲ 12+4 Pin 的 12V-2×6 特寫，使用了銅合金強化安全性。

▲ 側面雕刻 H++ 驗明正身。

其他設備供電線材還有兩條 SATA 供電線材上總共有 8 個供電接頭，兩條線材尾端配置 90 度垂直的 SATA 接頭，線材總長約為 50+15+15+15 cm。

另外有兩條大 4-Pin 供電線材，總共有八個大 4-Pin 供電接頭，線材總長約為 50+15+15+15 cm。

▲ 兩條 SATA 供電線材與兩條大 4-Pin 供電線材，只是這四條都是黑色扁平線材。

額外的配件提供了八條魔鬼氈束線帶、交流電線材、電源螺絲、MSI Gaming Intelligence USB-C 線材。

▲ 配件一覽。

▲ 交流電線材。

▲ 交流電線材規格。

▲ 三孔接地形式。

▲ 交流電線材輸入端。

▲ 品字口特寫。

MSI MEG Ai1600T PCIE5 電源實測

這次使用裸測平台來測試 MSI MEG Ai1600T PCIE5 電源供應器，處理器使用 Intel Core Ultra 9 285K，以及 NVIDIA GeForce RTX 5090 Founders Edition 32GB 顯示卡來搭配測試，軟體使用 OCCT 以及 AIDA64 FPU + FurMark 雙烤進行兩種壓力測試給玩家參考，並由 HWiNFO 64 檢視主機板環控晶片回報的數值並記錄，使用軟體監控會有 1~3% 的偏差值數據上僅供參考。

測試平台

• 處理器：Intel Core Ultra 9 285K (QS)
• 散熱器：LIAN LI GA II LITE 360 RGB (全速)
• 主機板：MSI MPG Z890 CARBON WIFI
• 顯示卡：NVIDIA GeForce RTX 5090 Founders Edition 32GB
• 作業系統：Windows 11 專業版 24H2
• 電源供應器：MSI MEG Ai1600T PCIE5
• 機殼：STREACOM BC1 Benchtable V2
• 顯示卡驅動程式：GeForce Game Ready 572.83

首先使用 OCCT 同時對處理器及顯示卡進行負載壓力測試，經過一小時的壓力測試後，再透過主機板的 Super I/O 環控晶片回報數值觀看資料數據，+12V 維持在最大 11.952V ~ 最小 11.856V，再來是 +5V 維持在最大 5.03V ~ 最小 4.98V，而 +3.3V 則是維持在最大 3.304V ~ 最小 3.28V。

▲ OCCT 軟體壓力測試一小時。

接著使用經常用來測試處理器及顯示卡穩定度及溫度的 AIDA64 FPU + FurMark，兩個軟體同時雙烤來進行高負載壓力測試，這邊使用 HWiNFO 64 檢視主機板環控晶片提供的資訊並記錄數據。

測試一小時後所收集的數據，+12V 維持在最大 11.928V ~ 最小 11.88V，再來是 +5V 維持在最大 5.02V ~ 最小 4.99V，而 +3.3V 則是維持在最大 3.3V ~ 最小 3.28V。

▲ AIDA64 FPU + FurMark 軟體壓力測試，以及測試過程中收集的數據。

裸測平台熱成像儀散熱觀察

在裸測平台進行 AIDA64 FPU + FurMark 一小時燒機測試時，使用 FLIR ONE PRO 熱像儀來觀看 MSI MEG Ai1600T PCIE5 電源供應器線材的溫度狀況提供給大家參考。

▲ CPU 供電線材為 54.5 °C。

▲ 測試過程 12V-2×6 線材接頭處溫度大約 55.7 °C。

▲ 電源模組接頭處最高約為 43.6 °C(12V-2×6)；畫面中最熱點的 49 °C 是內部 PCB 導熱出外殼溫度。

▲ 電源風扇朝上擺放，關閉 ZEROFAN 開關進行測試，電源出風散熱面最高溫度為 64.5 °C（84.6 °C 為內部元件溫度）。

總結

MSI MEG Ai1600T PCIE5 身為一款微星旗下全新旗艦電源供應器，該有的規格要求基本上一應俱全，例如全日系電容、MCU 全數位控制晶片、碳化矽 MOSFET、伺服器等級變壓器用料、具智慧停轉功能的雙滾珠軸承風扇、銅合金連接端子、多重保護機制等，包含了三家 (80 PLUS / Cybenetics / PPLP) 轉換率鈦金牌認證以及最高階運作聲噪靜音認證，以及其中兩家關於 ATX 3 與 ATX 3.1 規範的測試認證都有。

原生提供了兩條供電上限 600W 的 12V-2×6 顯示卡供電線材，且以雙色設計來警示使用者確認安裝插入是否完全，以及九個 PCIe 6+2 Pin 供電介面等，為多張顯示卡安裝使用者有足夠顯示卡供電介面使用，插多卡不怕線材不夠用，售後部分提供十年保固。
