Please enable Javascript and Flash to view this Flash video. 產品名稱 790FX-GD70 廠商名稱 微星 官方網站 http://taiwan.msi.com/ 建議售價 新台幣6,990元(未稅) 提到玩家級主機板,過去大家所熟知的應該是華碩的相關產品,外型超炫,熱導管爆多,還有就是提供裸機使用的各種功能齊全。再來玩看看微星這張790FX-GD70(以上簡稱790FX),你的印象馬上會改觀,它除了名字不炫,其他一切都很酷,相較對手有過之無不及,展現微星已經具備量身打造玩家級主機板產品的實力。 湛藍色氣派十足

除了沒有驚動觀眾的名稱,包裝盒也顯不出玩家級的氣派,只畫了一根很像是摺紙教學的勾子,得仔細多看幾眼才能認出是「G」字母的變化。很不幸的,每次的開機畫面我們都得欣賞這張印象派創作。
還好logo不是挺重要,拆開包裝後的形象才讓人驚艷,黑底與湛藍的配色,加上雖然不是巨無霸熱導管,上面的DrMOS與MSI的金屬浮雕卻彰顯了玩家級的氣質身價。比起常見的黃黃綠綠低價產品,真的是看了就爽,畢竟裸機就是要架起來炫耀的。

[搶先報]旋轉即超頻的MSI 790FX-GD70
▲含內接針腳共有9組USB,一組e-SATA插座,較特別的是配備兩組GbE網路埠。

[搶先報]旋轉即超頻的MSI 790FX-GD70

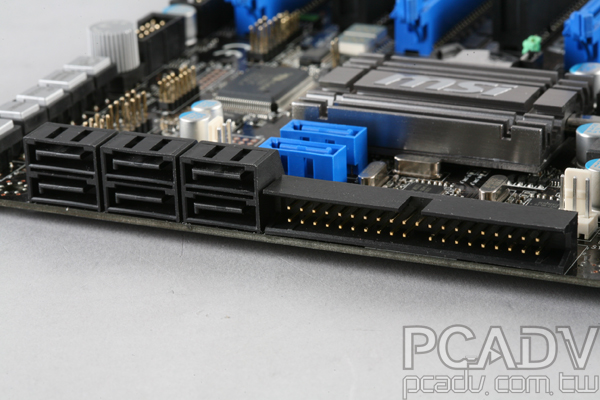

▲另外一側有6組SATA插槽,加上JMicron晶片提供的2組藍色SATA埠。

[搶先報]旋轉即超頻的MSI 790FX-GD70
▲包裝內就有兩組CrossFireX軟排線,如果要4組張聯卡的話還差一條。

[搶先報]旋轉即超頻的MSI 790FX-GD70
▲氣勢不足的開機畫面,包裝盒上也是印這個圖樣。

想超頻?轉一轉就好

裸機玩家必備的電源、重置、Clear CMOS按鈕,790FX當然一概不缺,而且它還要再加三顆Green Power、OC Gear及OC Drive。連編輯部的超頻小旋風都說:「從沒有看過這麼多顆的」。
其中OC Gear和OC Drive兩組按鈕合稱OC Dial功能,就經驗法則來看,原創性越高的新功能,通常實際用起來就有很多bug沒有除盡,狀況多多。而OC Dial顧名思義就是撥動(dial)旋鈕就超頻,這項有趣的功能不管在BIOS底下或進到作業系統都能「隨撥即用」。

1. 在系統下超頻
我們倒著過來看作業系統下的超頻過程,因為這時候的OC Dial操作流程比較直覺。首先按下「OC Gear」鈕,待按鈕表面、上方呈現紅色,OC Drive旋鈕才開始有作用,往「+」號方向撥動,預設會以1MHz為單位提高外頻,旋鈕具有「答答答」的段落感,每一格的超頻幅度也可以從BIOS選單裡調整。當然,超太高的時候,只要往「-」號方向回撥即可降頻。
在主機板說明書上提示,每次超頻調整完畢,你得再按一次OC Gear鈕回復「關燈」狀態,否則會影響到系統效能。實際操作起來,應該很多人會忘記關燈,因為你超頻的時候已經很興奮了,調校過後,不是趕快跑遊戲,就是重開機、燒機測試,誰記得那顆小紅燈是暗的還亮的?

[搶先報]旋轉即超頻的MSI 790FX-GD70

[搶先報]旋轉即超頻的MSI 790FX-GD70

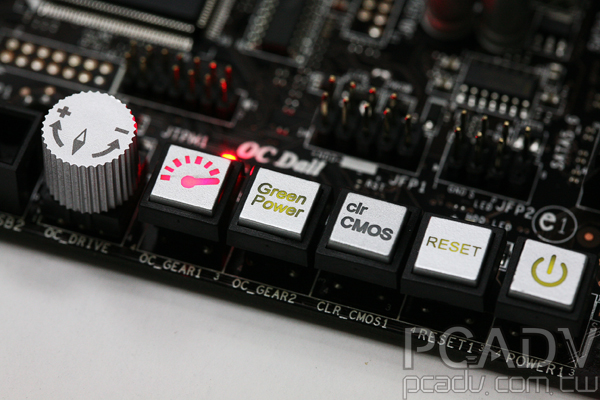

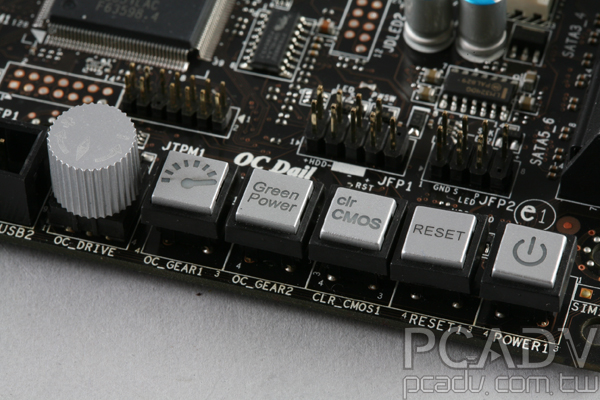

▲按下OC Gear讓紅燈亮起來,左邊的OC Drive便可以直接在Windows下旋轉超頻。

[搶先報]旋轉即超頻的MSI 790FX-GD70

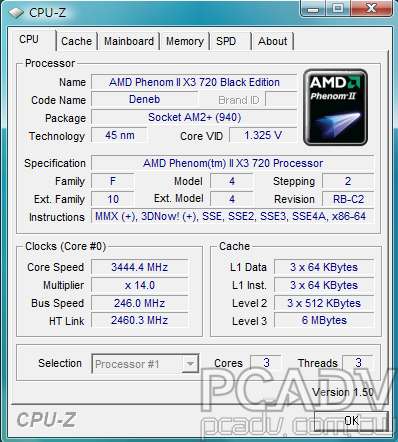

▲轉動同時便可觀察頻率變化,測試平台上直到超過246MHz之後,重開機才進不了系統。

2. 在BIOS下超頻
當然,在系統下調整好的OC Dial參數,下次重開機仍然有效,應該是直接將超頻數值儲存到了BIOS裡。而即使到了BIOS底下,OC Drive旋鈕還是有用,只是OC Gear的燈號會被重置,就算按了也不會亮。也就是說,撥動OC Drive會直接牽動BIOS裡的外頻設定值,而在作業系統啟用OC Dial功能時,應該就是臨時開放讓旋鈕和BIOS溝通吧。
所以假設你在BIOS底下旋轉OC Drive,還得在退出前透過BIOS選單儲存設定值,不然只是等於在BIOS底下手動調校、忘了存檔,退出後仍然會回到先前的外頻參數。

[搶先報]旋轉即超頻的MSI 790FX-GD70

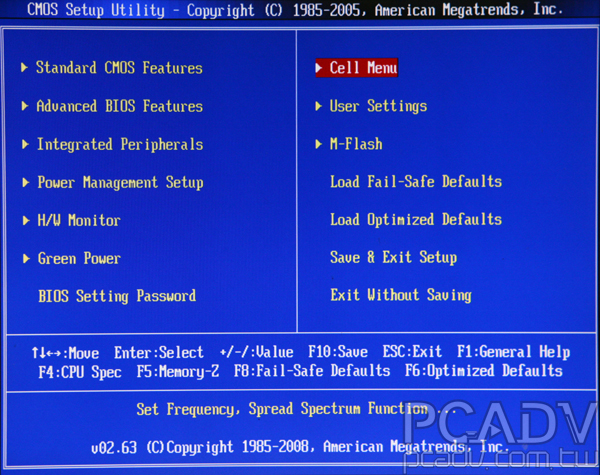

▲進入BIOS畫面時,選擇Cell Menu便可監看目前的頻率設定數值。

[搶先報]旋轉即超頻的MSI 790FX-GD70

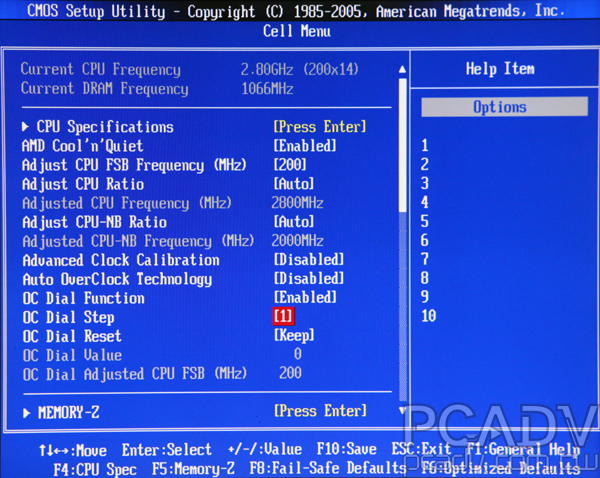

▲尚未撥動OC Drive旋鈕,FSB數值是預設的200MHz。

[搶先報]旋轉即超頻的MSI 790FX-GD70
▲如果是用鍵盤更改BIOS設定值,頻率反而不會即時改變。

[搶先報]旋轉即超頻的MSI 790FX-GD70

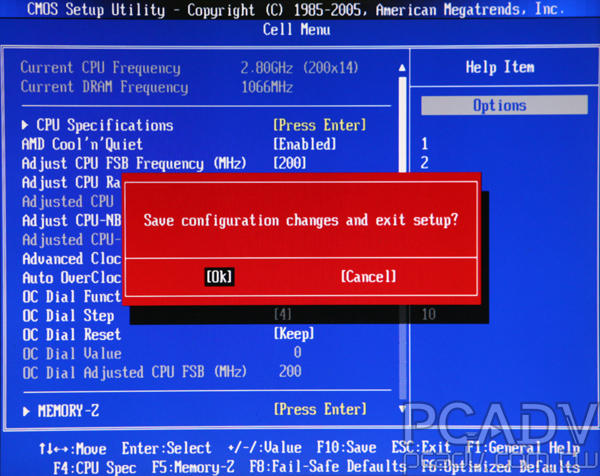

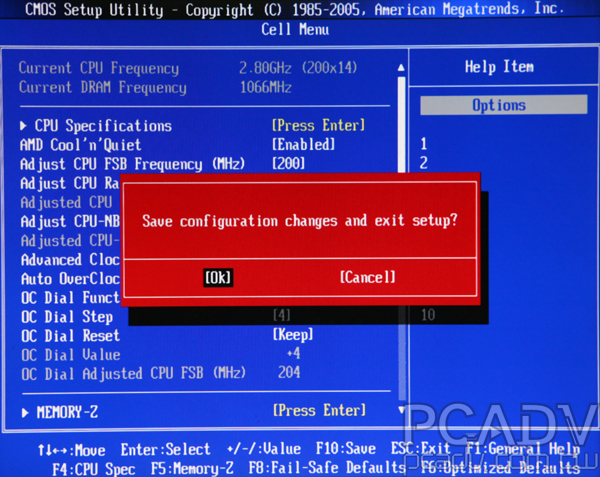

▲但轉動旋鈕之後,下方可以即時看到變動後的數值,你得儲存變更讓設定值生效。

[搶先報]旋轉即超頻的MSI 790FX-GD70

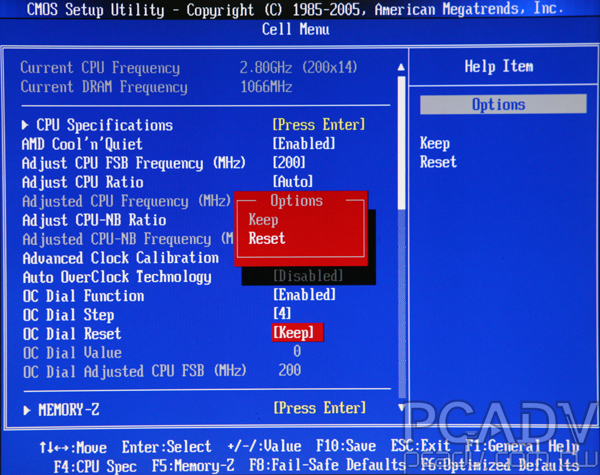

▲下方有個簡便的reset選項,萬一超到不知道自己在幹嘛還可以回復預設頻率。

兼具創新與實用性
除了有一些操作順序性要弄懂,故意快速亂撥OC Drive的話,會延遲一段時間才能生效,也就是說,當你撥太快,轉到定位的時候BIOS會搞不懂你是往右還是往左撥的,因而導致外頻數值錯亂。另外,假設你很龜毛,想讓旋鈕回到中點,只要在OC Gear熄燈的時候把它轉正就好了。雖然可以再修的更直覺一點,但筆者覺得OC Dial已經做到「撥旋鈕,就超頻」的方便性,而且隨時可用,又不會莫名奇妙失效。
另外微星也將Green Power節電功能直接做成裸機使用的按鈕,實際上是去切換BIOS選單裡的Green Power功能啟用與否。設成啟用時,會依據目前的電源負載狀況去切換提供給CPU、記憶體、晶片組的電源相數,節省整體耗電量。代表相位的燈號還會像霹靂車一樣閃啊閃的,看起來頗有快感。只不過這顆Green Power鍵和OC Gear一樣,重開機就會被重置成「熄燈」狀態,也就是開了等於沒開,反倒不如直接進BIOS設定來得實用。

超值的玩家主機板
實際撥動OC Drive超頻測試,可將外頻從200MHz提升至246MHz,幅度有23%之多,而啟用Green Power功能後,可以將閒置耗電量再壓低3W,實際使用時電源相數會不停的跳動,效益應該會更高吧。這張主機板擁有方便裸機玩家的創新旋鈕,其餘擴充槽、外接埠當然也是比照玩家級的水準,加上售價超值,十分值得推薦。

[搶先報]旋轉即超頻的MSI 790FX-GD70

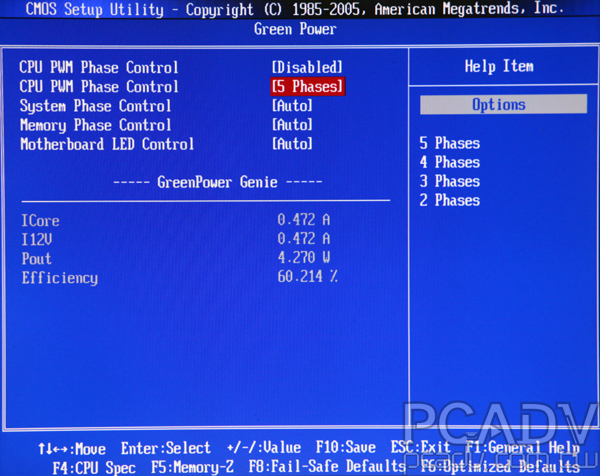

▲Green Power按鍵重開機就會失效,不如從選單裡更改,反而能讓設定常駐。

[搶先報]旋轉即超頻的MSI 790FX-GD70

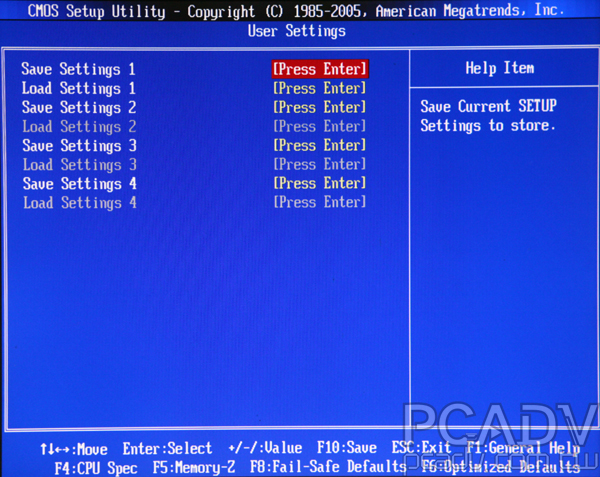

▲BIOS設定值儲存功能,存檔後,該組設定號碼下的Load選項便會亮起來生效。

[搶先報]旋轉即超頻的MSI 790FX-GD70

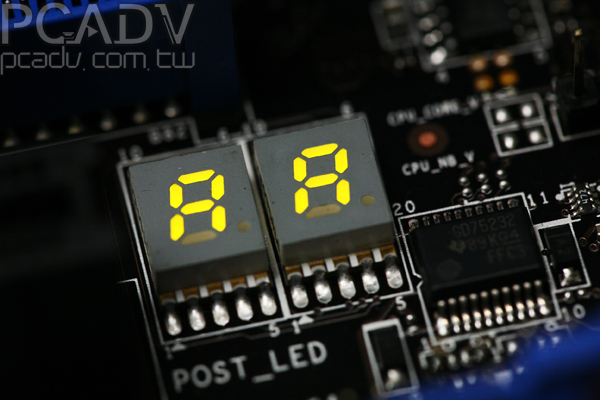

▲連除錯燈號都有了,手冊上也有詳盡的各種燈號含意對照表。

[搶先報]旋轉即超頻的MSI 790FX-GD70

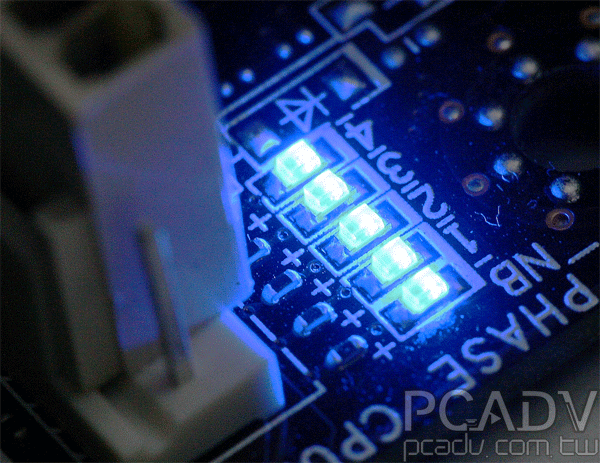

▲看一下筆者自製的動畫吧,這是Green Power啟動時電源相數切換的示意圖。

PCMark Vantage 5170
Crysis 1920 x 1200 34.675fps
瞬間最高耗電 311W
閒置耗電量 142W
開啟節電功能後 139W
最高外頻 246MHz
超頻幅度 23%

測試平台:●處理器:AMD Phenom II X3 720黑盒版●記憶體:Kingston HyperX DDR3 1GB x 2●顯示卡:ASUS ENGTX295

測試總結

  • 優點:旋鈕超頻、酷炫實用
  • 缺點:BIOS選單的說明資訊不足
