SATA Board for Raspberry Pi CM4是款專為Raspberry PI 4運算模組設計的擴充板,提供4組SATA端子,以及1組GbE乙太網路,能夠用於土砲NAS等裝置。

透過PCIe介面連接

Raspberry Pi 4運算模組一改前代產品使用DDR2 SO-DIMM介面,而改用2組高密度端子(High-Density Connector)與母板、擴充板連接,並支援PCIe Gen 2x1通道,提供更高的資料傳輸效能。

而這款SATA Board for Raspberry Pi CM4擴充板藉由頻寬為500MB/s的PCIe Gen 2x1通道與Raspberry PI 4運算模組通訊,提供4組SATA端子、2組USB 2.0端子,以及GbE乙太網路、HDMI、microSD讀卡機各1組,並具有USB Type-C與4Pin 12V/5A電源輸入端子。

擴充板以Marvell 88SE9215控制器負責PCIe、SATA訊號橋接,根據開發者Wiretrustee在Reddit討論區發表的說明,單一裝置的平均寫入速度約為220MB/s(並非同時存取多個硬碟),雖然效能表現並非十分理想,但對於一般應用已十分足夠。

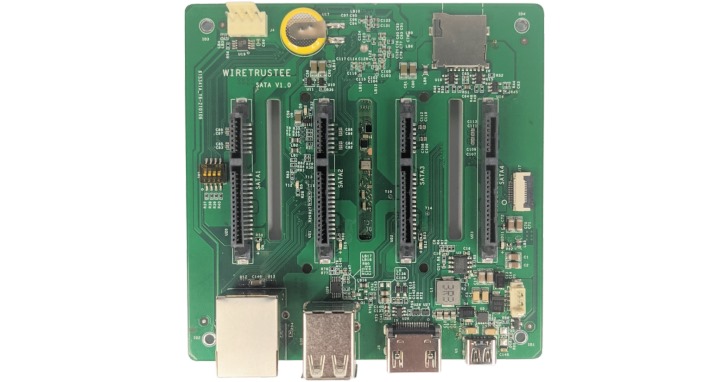

SATA Board for Raspberry PI CM4擴充板的尺寸為10 x 10公分,可以連接4組SATA裝置。

Raspberry PI 4運算模組則安裝於擴充板背面。

各種I/O功能都放置於擴充板正面。

Marvell 88SE9215控制器則位於擴充板背面。

目前擴充板的資訊已刊登於Wiretrustee網站,但尚未公布銷售資訊。對這類產品有興趣的讀者,也可參考筆者先前介紹過的Rock Pi SATA HAT。
