AMD下代Zen 6 APU工程樣品性能曝光：頻率僅2GHz單核強提29%、多核大漲22%

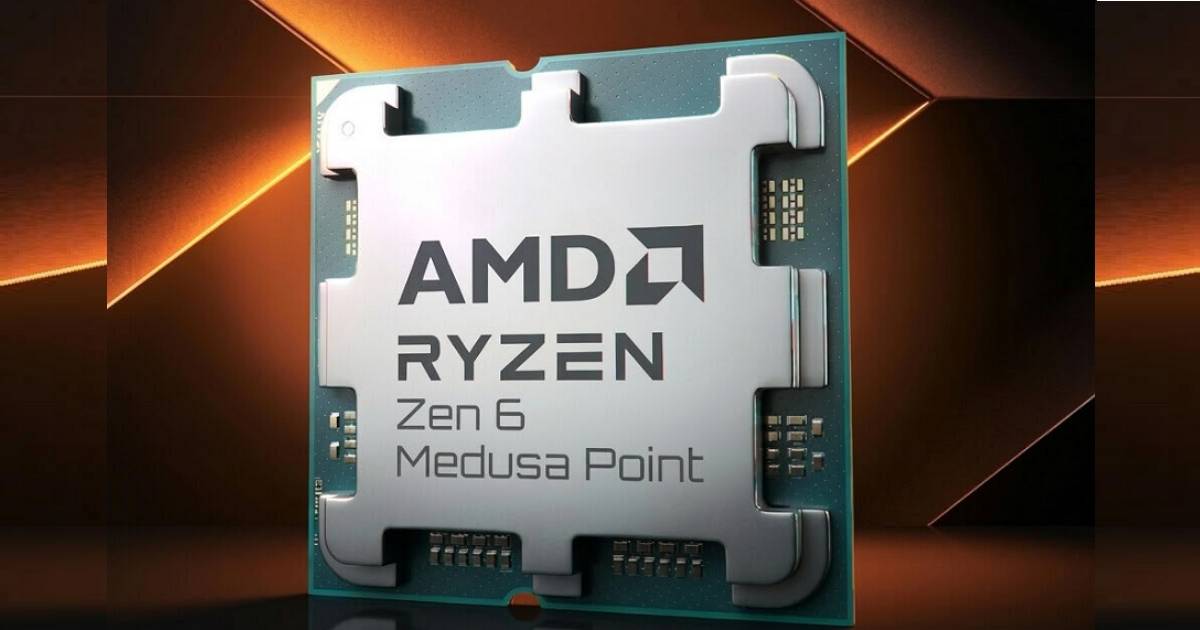

AMD下一代採用Zen 6架構的「Medusa Point」行動端APU近日在Geekbench跑分資料庫中現身。即使該工程樣品的運行頻率被限制在低水平，其展現出的單核與多核性能表現仍大幅超越了現有的Ryzen AI 9 365處理器，預示著Zen 6架構在每瓦性能與IPC效率上的飛躍式提升。

多核拓撲展現驚人每瓦效能

根據知名硬體爆料者HXL在Geekbench資料庫中發現的最新條目，這款代號為「Medusa Point」的AMD下代APU工程樣品識別碼為「100-000001713-33_N」，測試平台為「Plum-MDS1 FP10」。雖然該晶片目前的運作頻率被限制在略高於2.0 GHz的極低狀態，但其最終跑分成績依然令人矚目。

該處理器被歸類為高階的Ryzen 9系列，採用10核心20執行緒配置，配備10 MB的L2快取與32 MB的L3快取（不過L3規格目前疑似為誤報）。在核心架構的拓撲結構上，預計採用Zen 6與Zen 6c混合的「4大核（Zen 6）+ 6小核（Zen 6c）」組合。在Geekbench 6的實測中，該樣品取得了單核3174分、多核15092分的傲人成績，與現行的Ryzen AI 9 365（Strix Point）相比，單核心與多核心效能分別大幅提升了29%與22%。

擴展AI向量指令集，打造端側AI PC生態核心大腦

值得注意的是，這款Zen 6工程樣品在指令集支援上首次明確標註了支援「FP16 AVX-VNNI」指令。這意味著AMD在下代CPU架構層面，針對FP16半精度運算以及向量神經網路指令進行了深度擴充與硬體級優化，這對於AI模型推理、機器學習以及端側大語言模型的運行效率將帶來顯著提升。

隨著科技產業全力推動「AI PC」生態的落地，端側AI應用不僅依賴NPU（神經網路處理器）和GPU（顯示晶片），CPU本身在處理高即時性、低延遲的指令分發與輕量級AI推理時同樣扮演關鍵角色。Zen 6架構在指令集層面的演進，能與新一代iGPU（整合式顯示晶片）及硬體NPU構成更有效率的協同運算架構，優化整機的AI運算能效。

多晶片小晶片堆疊架構，2027年初問世將迎戰Intel強敵

除了行動端APU之外，AMD在Zen 6世代預計還將沿用靈活的小晶片（Chiplet）設計。洩露資訊顯示，AMD正計劃將單顆10核心APU晶片與桌上型12核心CCD進行混搭，在同一個插槽封裝內堆疊出高達22個核心的桌上型Ryzen處理器。在顯示卡部分，Medusa Point預計整合8組RDNA 3.5+（亦被稱為RDNA 4m）計算單元，維持輕薄型裝置的圖形處理能效。

目前，所有流出的測試數據均來自極早期的測試平台，包括韌體版本、晶片電壓曲線以及系統記憶體頻寬都尚未達到最佳優化狀態，最終市售版本的時脈頻率必然會遠高於現在的2.0 GHz。外界普遍預估，AMD將會在2027年1月的CES展會上正式發布Zen 6處理器家族，屆時這款架構將正面迎戰Intel同期的強大競爭對手。
