Intel於Hot Chips 2026解說Wildcat Lake處理器設計秘辛（下）：採用最先進製程確保效能，透過封裝技術壓低成本

在前 篇文章看完Wildcat Lake處理器剛剛好的效能設計之後，我們繼續來看看它剛剛好的平台功能設計理念，以及製程與封裝技術特色。

平台功能針對入門產品降規

由於Wildcat Lake的目標為入門級筆記型電腦與智慧邊緣平台，因此對於成本更加敏感，在僅犧牲最小限度效能的前提下，Wildcat Lake仍保留2組P-Core與4組LP E-Core的處理器核心組態，並將內建顯示晶片的Xe核心數量由4組下修至2組，接下來就是需要向平台功能開刀，保留「必須」的功能並精簡部分「有了更好」的功能。

延伸閱讀：
Intel 發表代號為 Wildcat Lake 的 Core 系列 3 處理器，15 W 功耗同樣搭載 Xe 3 內建顯示與 NPU 5
【COMPUTEX 2026】野貓現蹤，Intel Wildcat Lake處理器搶攻2萬元以下筆電市場，超長持久續航力可達20小時
【COMPUTEX 2026】不只脫光光秀晶片，Intel展示Panther Lake與Wildcat Lake晶圓，現場直擊Dell XPS 13輕量筆電

第一個被動刀的平台功能是Wildcat Lake移除了Panther Lake的IPU 7.5影像處理器，以及CSI攝影機實體層介面。這個變化除了能夠節省佔用的裸晶面積以降低晶片生產成本之外，也更符合廠商在入門級筆記型電腦傾向採用USB介面攝影機搭配外部影像處理方案實作Webcam功能的決策。

Wildcat Lake也為了縮減媒體引擎所佔用的處理器裸晶面積，將影片解碼的解析度縮減由8K60p至4K60p，並移除VVC（H.266）解碼硬體加速功能，也將影音輸出介面由4組支援8K60p的DisplayPort UHBR20縮減為3組僅支援4K60p的HBR3，

在I/O功能方面，Wildcat Lake將原本Panther Lake提供的4組PCIe Gen5、8組PCIe Gen4、3組Thunderbolt 4通道縮減至6組PCIe Gen4、2組Thunderbolt 4，也縮減喇叭與麥克風的通道數量，達到節省裸晶面積的效果。

▲ 整合於Panther Lake處理器的IPU 7.5影像處理器能夠同時連接3組MIPI介面攝影機或Webcam，支援AI降噪、色溫調整、單幀逐行高動態範圍（Staggered HDR）等功能，Wildcat Lake則移除此功能，改為需要外部解決方案。

▲ Wildcat Lake透過精減I/O功能的方式，達到減少15%裸晶面積的功效。

保留最強製程，以封裝省成本

Wildcat Lake的SoC（System on Chip，系統單晶片）僅由採用Intel 18A節點製程的運算與繪圖處理器模塊（Compute & GPU Tile），以及採用tsmc（台積電）N6節點製程的平台控制模塊（Platform Control Tile）構成，能夠延續先進製程帶來的效能、電力效率優勢，同時能降低研發與測試成本的攤提。

值得注意的是，本世代採用Xe3架構的內建顯示晶片在不同型號的產品採用不同製程，在4Xe核心、12 Xe核心版本的Panther Lake處理器型號中分別使用Intel 3、tsmc N3E節點製程，而Wildcat Lake因為將內建顯示晶片整合至Intel 18A節點製程的運算與繪圖處理器模塊內，所以反而成為採用最先近製程的成員。

在封裝部分，Panther Lake採用接點寬度（Bump Pitch）為36 μm的Foveros 2.5D技術，而Wildcat Lake則是採用接點寬度為100 μm的多晶片有機基板封裝（Organic，Multi Chip Package），並使用UCIe匯流排進行2組模塊的互連。如此一來能夠省去承載各種模塊的基底裸晶（Base Die），並降低封裝成本與良率折損，但設計上需要減少訊號傳輸、強化電源管理等手段來補償封裝差異帶來的劣勢。

Intel也提到雖然採用UCIe匯流排會讓各模塊互連部分的裸晶面積總合提高70%，然而更換封裝所節省的成本更多，因此仍有商業價值。

然而使用UCIe會面臨許多問題，Intel也設法解決，詳細請參考下方圖文說明。

▲ Wildcat Lake使用多晶片有機基板封裝，能夠簡化生產流程並省去基底裸晶，對成本控制有很大的幫助。

▲ Wildcat Lake具有較少的I/O功能與較小的晶片尺寸，也有助於降低筆記型電腦主機板的成本。

▲ 雖然Wildcat Lake在小晶片間互連功能使用UCIe，比Panther Lake使用Foveros會多出70%的裸晶面積，但改用多晶片有機基板封裝之下仍能降低整體成本。

▲ 使用UCIe且捨棄基底裸晶的挑戰包含接點寬度較大，會佔用較多裸晶面積，也需拉高資料傳輸的時脈速度，因此Wildcat Lake採用精簡I/O功能、資料流量等方式作為取捨。

▲ UCIe傳輸過程會因需要編碼、封裝資料而造成延遲，也可能發生開機、除錯、資安、顯示協定等問題，需求透過擴大資料驗證區域、提高可靠度來因應。

▲ 在電源管理部分，UCIe傾向永遠開啟以降低延遲，並會因顯示畫面的流量消耗大量電力（尤其在沒有自主控制更新頻率功能的面板上），解方式為導入階段式電源管理，並透過QoS排程降低閒置時的畫面流量。

▲ UCIe的高工作時脈也會造成嚴格的電壓工差與較嚴重的位元錯誤率（Bit Eerror Rate），Wildcat Lake透過提供2種不同IO電壓方案，以及將工作時脈限制在8 GTps（Giga Transfers per Second）來避免問題。

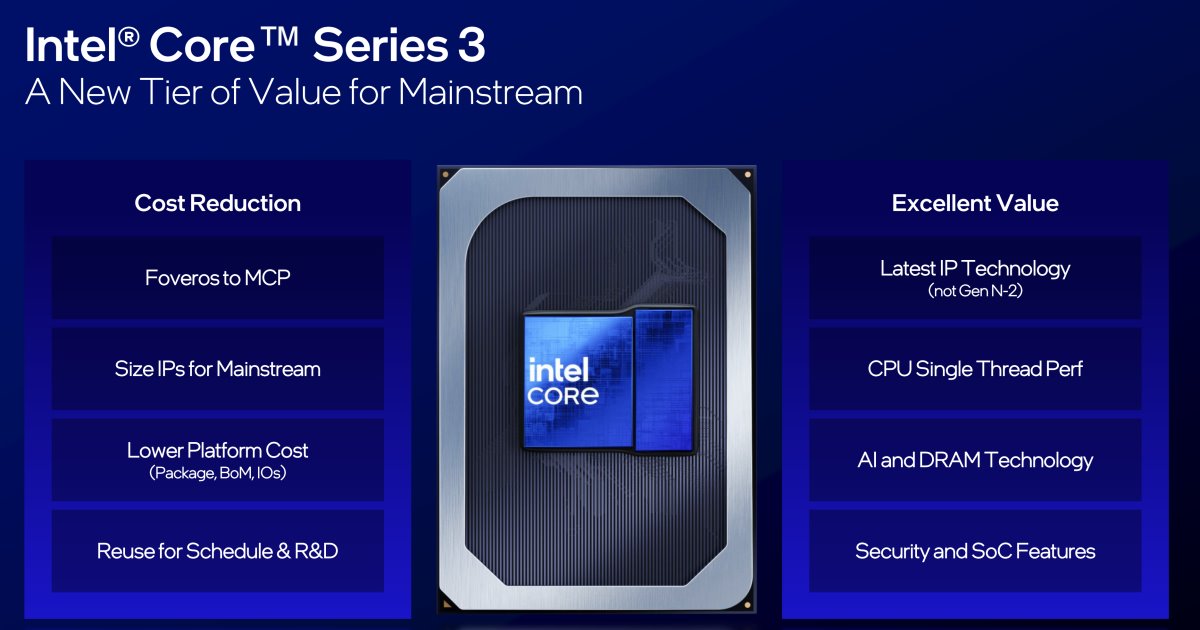

▲ Wildcat Lake一手壓低生產成本，另一手提升產品價值，透過多種方式強化產品的性價比。

筆者認為Wildcat Lake是相當出色的輕省處理器，與先前的入門等級處理器相比，能夠在相同價位下大幅提升效能、電持續航力與使用者體驗，比較可惜的是它有點生不逢時，在這個記憶體與固態硬碟價格飆漲的時期，各種3C產品的價格都必定受到影響，但與當下其他機種相比，搭載Wildcat Lake的筆記型電腦仍有一定的價格優勢。
