Intel位於美國亞利桑那州錢德勒市的Fab 52晶圓廠肩負Intel 18A製程節點製造的重責大任,讓我們走進廠內看看晶圓廠究竟長怎麼樣。
投資總額超過美金500億元
Intel自1979年起於亞利桑那州展開業務,並於1980年在錢德勒市(Chandler)開始製造與組裝等業務之營運,至今投資總額已超過美金500億元,讓Intel成為亞利桑那州最大的民營企業之一,也讓亞利桑那州成為美國主要的半導體製造中心。
延伸閱讀:
Intel執行長Pat Gelsinger宣稱Intel不但未來10年能延續摩爾定律,甚至能帶來2倍的開發速度
半導體製程怎麼命名比較好?Intel:遵照摩爾定律走就對了
Intel於2021年3月宣布在錢德勒市的Ocotillo廠區擴建Fab 52與Fab 62等2座先進晶圓廠,總投資金額高達美金320億元,其中Fab 52於2021年末動土,開挖超過100萬立方公尺的土石,相當於400座奧運標準游泳池,使用60萬立方公尺的混凝土與7.5萬噸鋼筋,是世界最高建築杜拜哈里發塔(Burj Khalifa in Dubai)的2倍用量,安裝的管線總長度約900萬公尺,相當於214場全程馬拉松的距離。
Intel也相當重視永續性,並投入大筆資源推動廠內水處理與循環再利用,透過水循環分配系統淨化水源,每日可處理與回收再利用900萬加侖的水,並在亞利桑那州已實現水資源正效益(water positive),不僅在營運中節約用水,並資助周邊區域水資源復育計畫,Intel於2023年為亞利桑那州復育了11億加侖的水資源。



走進Fab 52晶圓廠內部
筆者這次有機會進入Fab 52晶圓廠內部參觀,但是受到保密因素而無法自由攝影,因此使用Intel提供的圖像進行介紹。
晶圓廠主要可以分為4層樓層,由下往上看,1樓是公共設施層,包含支援晶圓廠的電力面板與主管線等設置,冷卻與壓縮系統,監控設備的員工會穿著便服,但必須戴安全帽和防護眼鏡。
2樓為無塵室下層,包含數千個幫浦、變壓器、電力櫃與其他系統以支援無塵室的運作,稱為「Laterals」的大型管線負責輸送氣體、液體、廢棄物與廢氣,並將其運往或運離生產設備,此區員工不需穿著防塵衣,但必須戴安全帽、防護眼鏡、手套以及鞋套
3樓為無塵室層,由超過1,200台工廠設備組成,是唯一實際進行晶片生產的地方,用來處理直徑30公分、外觀如披薩般大小的矽晶圓,最終將其轉化為數百顆電腦晶片。員工會身穿防塵衣,以避免毛髮與皮屑掉落到晶圓上。
4樓則為間隙層,安裝了確保無塵室空氣潔淨的系統,並能夠精確控制在生產過程所需的溫度與濕度。

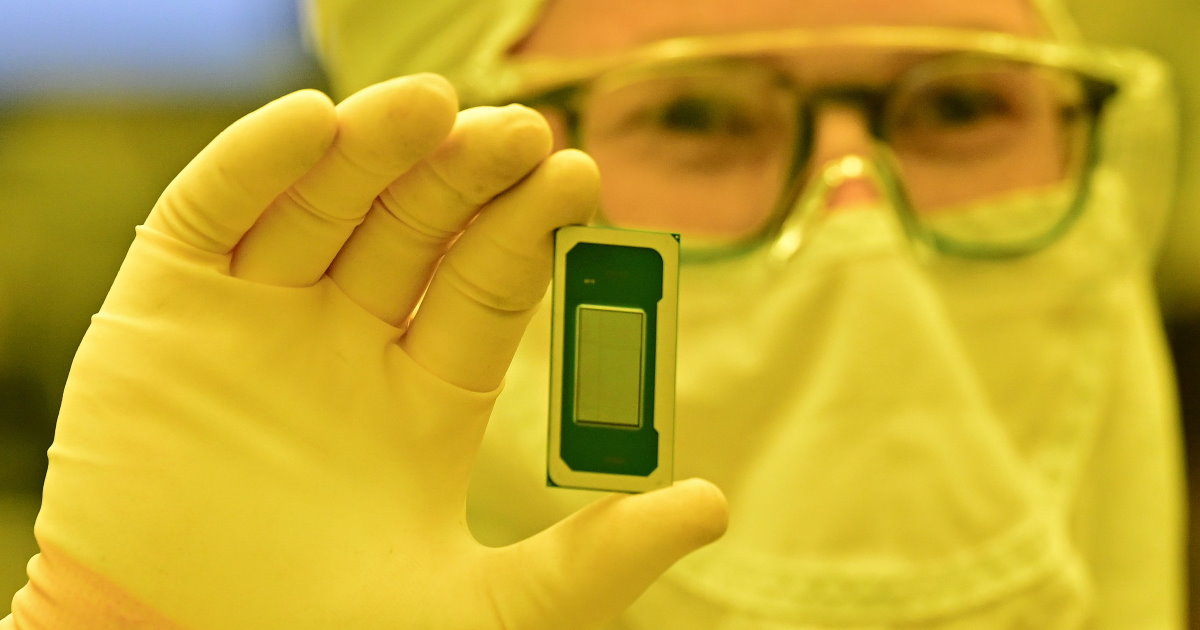

為了避免光阻劑在微影製程中受到短波長光線的非預期曝光,所以無塵室通常使用黃色燈光,部分員工會配戴藍色鏡片的眼鏡以校正人眼感受的顏色。
不過有趣的是導覽人員表示,現在使用的光阻劑「應該」是不會受到白色燈光的影響,但是如果替換為白色燈光而造成預期外的影響,可能會造成金額極為龐大的財務損失,所以仍傾向維持黃色燈光,選擇「流程沒問題就不要亂改」的保守選項。








Ocotillo廠區是現在Intel 18A製程節點的主要製造基地,負責Panther Lake與Clearwater Forest等處理器中運算模塊的生產,更多詳細資訊可以參考全文目錄中這2款處理器的架構說明。
