創客太狂！西班牙男子把跑步機改造成「無限長度3D列印機」，成功印出2公尺模型



全球創客再次突破極限！來自西班牙的YouTuber創客 Ivan Miranda，與來自荷蘭的 John（Proper Printing 頻道）聯手進行一項瘋狂實驗：他們竟然把一台舊跑步機改裝成「皮帶式3D列印機」，還順利完成一個長達2.1公尺的大型列印模型，證明這個概念不只是搞笑，而是真能成真！

跑步機＋3D列印？創客腦洞打開實現「無限列印」

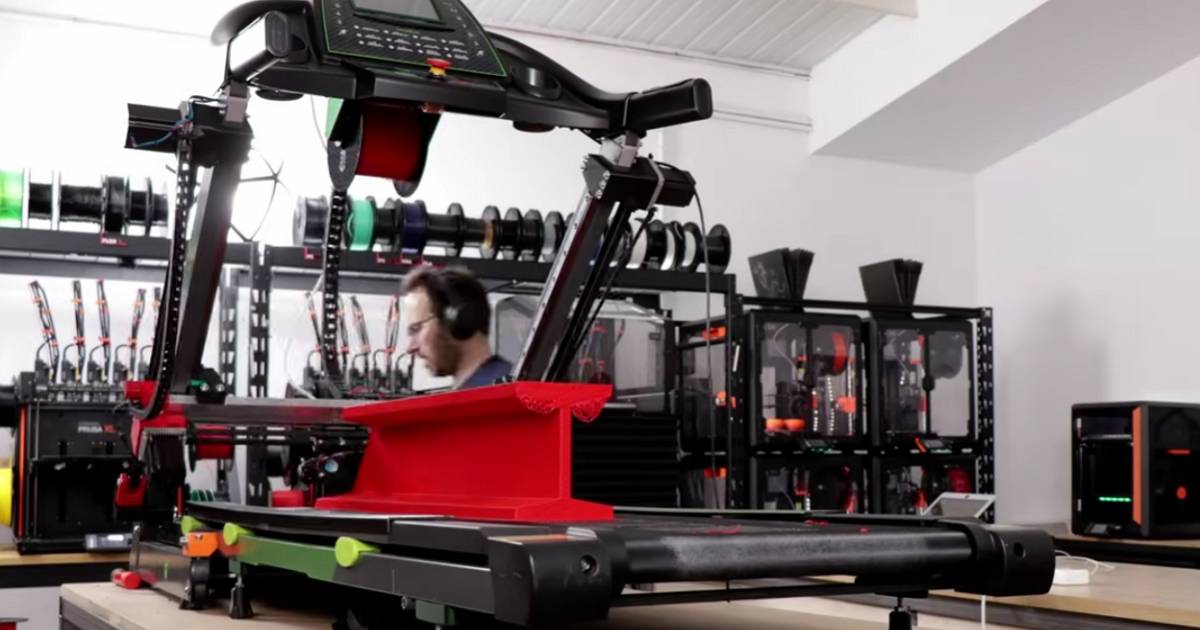

傳統3D列印機受限於列印平台尺寸，想列印大型物件非常麻煩。但 Ivan 發揮腦洞，直接將跑步機皮帶作為「移動平台」，搭配傾斜噴頭架構，實現可無限延伸的列印長度。

這台超狂改裝機器在 Ivan 位於西班牙的工作坊完成，兩人只有10天時間進行設計、組裝、調校，一邊試錯一邊爆肝，成果驚人。

他們怎麼辦到的？

這場看似天馬行空的改裝，其實背後充滿高度技術門檻。從機械設計、電子控制到材料應用，這台「跑步機3D列印機」可說是創客精神與工業級思維的結晶。

一般3D列印機受限於固定底板大小，而這台機器的靈魂，就是跑步機上的循環皮帶。透過設計噴頭傾斜架構，打印成品會隨著皮帶「滑出」列印區域，使得列印長度理論上無限延伸，實現前所未見的橫向列印形式。

工業等級導軌，穩定度爆表

團隊原本打算使用較輕巧的HDR15導軌，結果誤買到大型HDR20，只好整體設計大改。不過意外也帶來意想不到的好處：更穩定的滑動結構。為了精準對位，Ivan 還特別3D列印了孔位模板，在鋁擠型上準確打孔、攻牙，展現極高的工藝水準。

「怪獸級擠出頭」推力超猛

為了應付高流速、大體積列印，Ivan 自行設計了一套「雙皮帶擠出頭」，參考John過去的設計並加以強化：

• 採用 HTD5M 大型同步帶取代傳統GT2，扭力輸出更強；

• 加裝大型軸承與導輪，確保絲材推送穩定；

• 馬達使用工業等級 Nema 23，擠出能力遠超一般桌機列印機。

這顆「怪獸級」噴頭，能對應到 1mm 的粗口徑噴嘴，為快速列印大尺寸物件打下基礎。

自製鋁散熱器＋雙風扇設計，冷卻無死角

為解決高功率馬達與熱端的熱傳問題，團隊委託 PCBWay 以 CNC 加工方式製作專屬鋁合金散熱片，並搭配：

• Polycarbonate 中間層，阻絕熱傳導；

• 雙風扇配置，分別負責冷卻列印模型與噴嘴，加速降溫與成型品質。

模組化配線＋智慧控制系統

本機控制核心採用 Duet 3D 主板 與 Toolboard子板組合：

• 子板裝設於移動噴頭上，讓馬達、風扇與感測器可直接連接，減少雜亂配線；

• 同時支援 Sensorless Homing（無感歸零），省去傳統限位開關，讓列印空間更簡潔、可靠。

搭配旋轉電纜導向支架與電纜拖鏈，整體線材走向設計兼顧美觀與實用。

噴嘴打磨調角，對應斜坡列印面

由於列印平台為斜坡式皮帶，噴嘴若角度不對，容易卡料或損壞皮帶。Ivan 手工打磨噴嘴接觸面，加上微調噴嘴壓力與平台傾角，讓模型能穩穩地附著在皮帶上完成列印。

軟體切片優化，成功印出 2.1 米長模型

列印前使用 IdeaMaker 作為切片軟體，初期曾發生噴頭「穿牆」災情，最後透過多次調整設定，終於找到穩定的切片配置。最終順利列印出一支 2100mm長、歷時36小時的大型測試件，成為 Ivan 個人歷來最長的成功列印紀錄。



「這真的太神奇了，居然真的成功了！」Ivan 在影片中興奮表示。

終極目標：直接列印一艘「皮艇」還要下水測試！

這一切改裝，最終目標竟是要直接用這台機器列印一艘能下水的皮划艇（kayak）。目前兩人已經展開進一步優化設計，預計下個月進行「下水實測」，還要拍片記錄。

Ivan 還笑說：「希望是 John 沉下去，不是我。」

此計畫雖看似瘋狂，但充分展現開源設計、跨國協作與極限創作的潛力。從材料選擇、設計改良到失敗修正，全都真槍實彈做出來，對於台灣創客圈與技職教育來說，也是不錯的教材與靈感來源。
