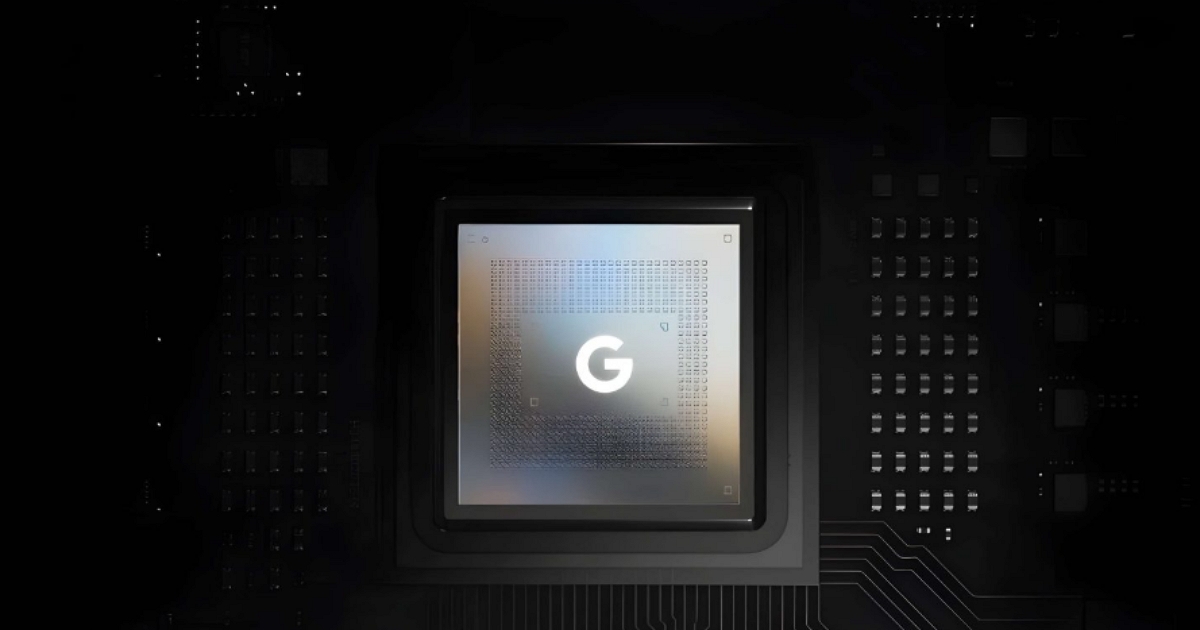

Google Tensor G6：在成本與效能之間重新尋路的 2nm SoC

Google 新一代 Tensor G6 晶片（代號 Malibu）將採用台積電 2nm 製程，但為了控制成本，CPU 縮減為 7 核心，GPU 甚至採用了 5 年前的架構。Google 將省下的預算轉移至雙 TPU 與安全晶片，展現其獨特的 AI 優先平衡哲學。

妥協與精算：Tensor G6 的架構調整

隨著新一代 Tensor G6 系統單晶片的細節逐漸曝光，Google 在效能、功耗與成本控制之間的權衡策略也浮上檯面。從製程工藝來看，Tensor G6 將採用與蘋果 A20 相同的台積電 N2 (2nm) 技術，這將為新晶片帶來實質的能效升級，有望解決過去幾代產品常見的發熱問題。

然而，在核心配置上，Google 卻做出了明顯的讓步。CPU 部分從前代的 8 核心縮減為 7 核心（1+4+2 架構），而最具爭議的 GPU 則選用了架構約為 5 年前的改良版 CXTP-48-1536。這種「減核」與「做舊」的選擇，被普遍認為是 Google 為了應對持續高漲的晶片與記憶體成本，所做出的精打細算。

雙路 TPU 與安全晶片的戰略升級

為了彌補在傳統運算力上的短板，Tensor G6 在 AI 運算架構上進行了大幅強化。新晶片導入了代號為「Santafe」的雙 TPU 設計：一顆專注於複雜推論與大型語言模型任務的客製化 TPU，另一顆則是針對輕量級 AI 場景、強調高能效的「nano-TPU」。

此外，在資訊安全與影像處理方面，Tensor G6 也迎來了顯著的升級。除了引進新一代 Titan M3 安全晶片以提供硬體級的資料防護外，影像部分更採用了全新的圖像訊號處理器 (ISP)，並與雙 TPU 緊密協同，目標在計算攝影與硬體加速影像處理上，提供更強大的軟硬一體能力。

Tensor G6 的設計邏輯，再次凸顯了 Google 迥異於其他晶片大廠的產品哲學。在競爭激烈的旗艦手機市場，大多數廠商追求極致的跑分數據與遊戲效能，但 Google 卻選擇在傳統元件上踩煞車，將珍貴的預算與功耗空間，全部押注在 TPU 發展與軟硬體整合的差異化體驗上。
