01 主機板一直是一台電腦裡面的最核心組件。整合最多功能,擁有最多的擴充插槽,是連接所有零組件的橋樑。主機板決定了一台主機對應什麼樣的CPU,應該搭配哪些零組件,以及日後的升級空間。更進一步來說,電腦有沒有娛樂或超頻、甚至是CPU開核等特異功能,主機板都是舉足輕重的採購關鍵。

台灣一般常聽到的主機板廠商,主要以華碩(ASUS)微星(MSI)技嘉(GIGABYTE)為大宗,同時能見度也不低的廠商則有華擎(ASrock)精英(ECS)等等。英文中,主機板常被稱作MainBoard或MotherBoard,大多人會縮寫為MB,卻容易與容量單位Megabyte(百萬位元組)的縮寫混淆,所以正式的寫法通常是Mobo或是M/B。不管是叫MainBoard(主板)還是MotherBoard(媽媽板),都可以視同主機板這個組件是很重要的。

看懂型號前,先知道晶片組

近年來說,主機板廠本身為了提高產品的辨識度,都會盡可能降低自家產品型號上的命名複雜度。最主要的部份,還是在於將「主機板晶片組」型號,放在產品型號最醒目的部份。通常最明顯的等級分別,也在主機板晶片組上。生產晶片組的廠商如Intel、AMD/ATI,在自家晶片組命名上都會有清楚的分野,讓消費者去參考。

晶片 支援腳位 內顯 匯流排 SATA數量 USB 2.0
X58 LGA1366 QPI SATA Ⅱ x6** 12**
P67 LGA1155 DMI 2.0 SATA Ⅲ x2、SATA Ⅱ x4 14
P55 LGA1156 DMI SATA Ⅱ x6 14
P45 LGA775 FSB SATA Ⅱ x6** 12**
H67 LGA1155 FDI* DMI 2.0 SATA Ⅲ x2、SATA Ⅱ x4 14
H57 LGA1156 FDI* DMI SATA Ⅱ x6 14
H55 LGA1156 FDI* DMI SATA Ⅱ x6 12
G45 LGA775 GMA X4500HD FSB SATA Ⅱ x6** 12**
G43 LGA775 GMA X4500 FSB SATA Ⅱ x6** 12**
*:H67/H57/H55晶片組具有顯示輸出能力,但不具備顯示運算能力,必須搭配內建Intel HD的處理器系列,才算具備完整內顯功能。這個部份被稱為Flexible Display Interface(FDI)。
**:X58跟4系列舊晶片是傳統南北橋雙晶片組合,支援數據都是來自搭配的南橋晶片ICH10/ICH10R。

▲Intel近期晶片組型號一覽

北橋晶片 支援腳位 內顯 晶片傳輸介面 南橋搭配 CrossFire 支援
770 AM2/AM3 A-Link Express Ⅱ SB600,SB700,SB710,SB750 x16+x4*
780G AM2/AM3 HD3200 A-Link Express Ⅱ SB700,SB710,SB750 x8+x8*
Hybrid CrossFire X
785G AM2/AM3 HD4200 A-Link Express Ⅱ SB710,SB750,SB810,SB850 x8+x8*
Hybrid CrossFire X
790GX AM2/AM3 HD3300 A-Link Express Ⅱ SB750 x8+x8
Hybrid CrossFire X
790X AM2/AM3 A-Link Express Ⅱ SB600,SB700,SB750,SB850 x8+x8
790FX AM2/AM3 A-Link Express Ⅱ SB600,SB750 x16+x16 or
x8+x8+x8+x8
870 AM3 無  A-Link Express Ⅲ SB710,SB750,SB810,SB850 x16+x4* , x8+x8*
x16+x16**
880G AM3 HD4250 A-Link Express Ⅲ SB710,SB750,SB810,SB850 Hybrid CrossFire X
890GX AM3 HD4290 A-Link Express Ⅲ SB710,SB750,SB810,SB850 Hybrid CrossFire X
890FX AM3 A-Link Express Ⅲ SB710,SB750,SB810,SB850 x16+x16
x8+x8+x8+x8
*:官方沒有這個規範,但是板卡廠有實做出來的產品
**:需透過第三方晶片達成,例如尚未發售的MSI 870A Fuzion(原名870-GD60 Hydra)

▲AMD近期北橋晶片型號一覽

南橋晶片 SATA Ⅱ SATA Ⅲ USB 2.0 ATA(IDE) RAID ACC
SB600 4 0 10 1 0,1,10 X
SB700 6 0 12 1 0,1,10 X
SB710 6 0 12 1 0,1,10 O
SB750 6 0 12 1 0,1,5,10 O
SB810 6 0 12 1 0,1,10 X
SB850 0 6 14 0 0,1,5,10 X

▲AMD近期南橋晶片型號一覽

深入解析大廠主機板型號

搞懂晶片組是哪些花樣,通常主機板型號也差不多看懂了。這時候再來看商場報價清單,通常就對主機板的內在有了粗略的理解。但是要完全看懂,還需要一點想像力跟推理能力。

微星:網頁範例一眼看穿

前一陣子,微星重新整合了旗下產品線,大改了自家主機板產品的命名規則,而微星的命名大致上也可以代表整個主流命名原則的走向。到2010年,這個原則大致上沒被打破,只針對新元素加入了新的命名稱呼。和技嘉很像的是,兩家公司的產品都以晶片組名稱起頭,若是AMD 870晶片組,就是以870開頭,Intel P55晶片組,就以P55開頭。簡單好認。接下來就不太一樣,例如同樣是設定為T,在微星的主機板中表示DDR2(Two),但在其他廠商的主機板中卻大多表示DDR3(Three)。而晶片組名稱之後,會接上具有自家命名意義的型號。例如近期在晶片組後方加上A結尾,代表的是小改款加入USB 3.0和SATA Ⅲ的功能。

以微星來說,他們將產品線分為「EXtreme(極致)」、「Gaming(遊戲)」、「Entertainment(娛樂)」、「Professional(專業)」、「Classic(入門)」五個系列,並另外設定「D」代表自豪的「DrMOS」技術,結尾通常會有GD70、E65、C33這樣的「暗號」,英文字母的部份代表著不同的領域,而雙位數字直接以數字級距來當作產品等級高低的判別。例如80~70代表的是比較獨特而高端的等級,50~30意味著比較主流的等級。比起要消費者記住微星的產品多了哪些特色,這樣的方式更能讓大家快速理解產品的定位。

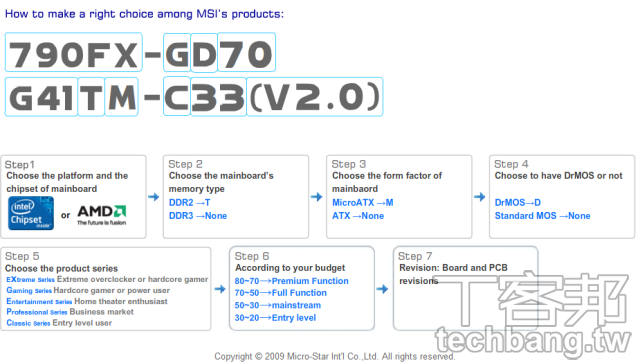

▲微星直接用一張Flash動畫網頁說明自家產品型號的作法,一目瞭然

華碩:忠實顧客立刻理解

和大方公開自家命名規則並且高調解說的微星不太一樣,華碩的命名規則跟大多數廠商一樣,顯得比較低調,而且不容易快速理解,但一些小規則其實從幾年前就已經用到現在,細節上可能有些修改,但是大方向並沒有改變。對於曾經用過華碩產品的客人來說,華碩的命名規則反而很好懂。但對於第一次買的客人來說,就需要多做功課去理解了。

華碩的規則通常是以「支援CPU規格+晶片組名稱+支援記憶體規格」起頭,後面再接上特殊意義的字串。一般來說,抓住開頭的字義就掌握了主機板的八成。以M4A88TD-M EVO/USB3這張板子為例,「M4」指的是AMD AM3 CPU、「A88」指的是AMD 880G晶片組、「T」指的是支援DDR3。同樣是「M4A88T…」開頭的板子,規格必然一樣是支援AM3 CPU、DDR3記憶體,以及使用AMD 880G晶片組。接下來的「D」代表華碩Xtreme Design極致設計的型號,「M」代表板子尺寸是Micro ATX規格的小板,「EVO」跟「USB3」分別代表著Evolution系列與支援USB 3.0,重要度就沒有前半段高,但是大致可以看出主機板其他部分的資訊。

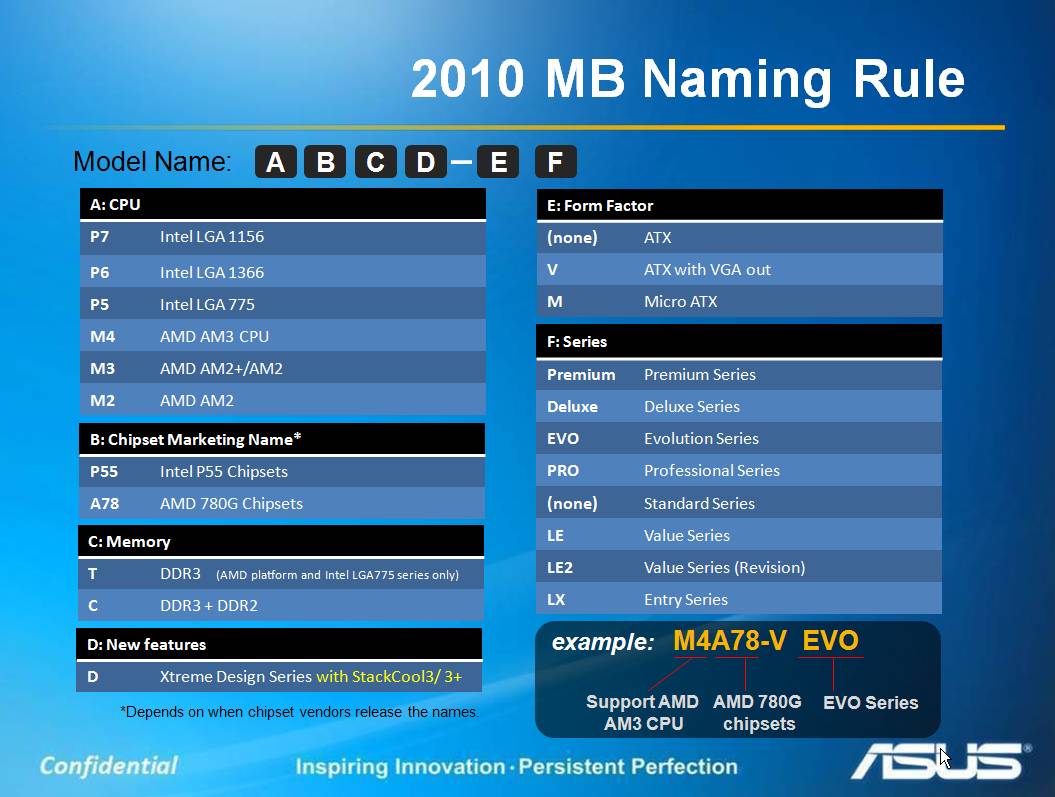

▲華碩主機板命名,規則一直很固定(點圖可放大)

技嘉:命名原則約定成俗

技嘉的主機板在市場上有著不錯的口碑,但是命名規則卻剛好處於新舊交替的混亂期。先前的產品命名較接近華碩「CPU類型+晶片組名」的風格,近期的產品大多直接以「晶片組名」開頭,後面再加上特定字元,來表示不同的產品特色,跟前面提到微星的命名規則大致雷同,但對手的風格趨近簡化,而技嘉喊出的行銷名詞相當多,大多數都在主機板型號上有自己的稱呼,要完全解讀就變得需要強記許多名詞。

技嘉的產品在市場上具有一定的指標意義,這些命名原則除了針對自家產品特別設計的之外,其實小部份也會是同業間約定成俗的結果。例如「M」的代表意義向來就是「AM2/AM3」或是「Micro ATX」,「R」指的是RAID,「H」指的是HDMI ,「L」或「LE」指的是較低階的版本,「USB3」直接了當就是USB 3.0。這樣看來,它們的做法也適用很多廠商的主機板。

名稱 位置 代表意義 範例
A 晶片組名之後 技嘉333技術(USB 3.0, USB Power X3, SATA Ⅲ) 870A-UD3
M 晶片組名之後 Micro ATX規格,若無則是ATX標準規格 G41MT-ES2L
MA 晶片組名之前 AMD平台,使用AMD晶片組的產品,新產品已取消 MA770T-ES3
E 型號第二段之前 EES省電技術 G41MT-ES2L
E 型號最前 較新的DES省電技術,功耗表現更好 EP45-UD3R
T 晶片組名之後 記憶體僅支援DDR3規格 G41MT-ES2L
H 型號最後 具備HDMI輸出(包括H55/H57晶片組) H55-UD3H
L 型號最後 表示Lite,較精簡的版本 EP43-UD3L
P 型號最後 代表加強版 P55A-UD3P
P 晶片組名之後 內顯有搭載Side-Port Memory 890GPA-UD3H
R 型號最後(Intel) 南橋有支援RAID EP45-UD3R
U/UD 型號第二段之前 兩倍銅設計,新一代耐久技術 870A-UD3
USB3 型號第二段 支援USB 3.0規格 P55-USB3
EXTREME 型號第二段 旗艦產品 EX58-EXTREME

▲常見並較為確定的技嘉主機板名詞釋義,想看更多的話可以參考這個網頁

晶片組是整體關鍵

小編完全同意,主機板很難挑,挑到適合自己的更難。不懂規則的時候,對於選板常常不得其門而入,一旦看得越多,往往越難去抉擇該選哪張主機板。撇開每家廠商爭奇鬥艷的產品特色,最基本的部份,通常還是回到晶片組上。以小編自己的經驗來說,通常先選好晶片組,再來篩選不同廠商的產品,最後才來比較每家廠商個別強調的特色,會比較有效率的找出自己想要的板子。

以現在的技術來說,一線廠商的表現都在伯仲之間,不管本身強調的重點在哪,共通的特色就是耐久跟穩定。能見度較低的二線廠商雖然比較沒有名牌氣息,卻也有一定水準之上的表現,通常價格也會比同級產品來的低,但售後服務也會比一線廠稍差。沒有絕對正確的選項,就看自己想要什麼樣的產品,如此而已。
