Intel於Hot Chips 2026大會展示Wildcat Lake處理器，並說明其設計、製程、封裝之特色，以兼顧效能、電力效率與成本。
最新世代架構重新設計
Intel先前於Intel Tech Tour 2025活動中發表代號為Panther Lake的Core Ultra系列3處理器，隨後也發表了代號為Wildcat Lake的Core系列3處理器，後者的產品名稱少了「Ultra」字樣，顧名思義可以推測它屬於精簡版的產品定位，實際情況也確實如此。
延伸閱讀：
Intel 發表代號為 Wildcat Lake 的 Core 系列 3 處理器，15 W 功耗同樣搭載 Xe 3 內建顯示與 NPU 5
【COMPUTEX 2026】野貓現蹤，Intel Wildcat Lake處理器搶攻2萬元以下筆電市場，超長持久續航力可達20小時
【COMPUTEX 2026】不只脫光光秀晶片，Intel展示Panther Lake與Wildcat Lake晶圓，現場直擊Dell XPS 13輕量筆電
Intel Panther Lake處理器架構解析，3種衍生型號最多可選16核搭12組Xe 3核心
不過值得注意的是，Wildcat Lake雖然是「平價版」產品，但並非以往常見的單純「閹割版」，或是屏蔽高階處理器中部分不良核心以提高整體良率的「靈活就業版」，也並非重覆利用使用先前世代的架構設計，而是直接以這個世代最新的Panther Lake架構為基礎，從零開始進行最佳化設計。
2者使用相同的P-Core、E-Core等處理器核心，連Xe3內建顯示晶片、NPU 5神經處理器的架構也都相同，但Wildcat Lake進行許多功能與成本的取捨，以提供高效、持久、便宜的筆記型電腦使用者體驗。
剛剛好的效能

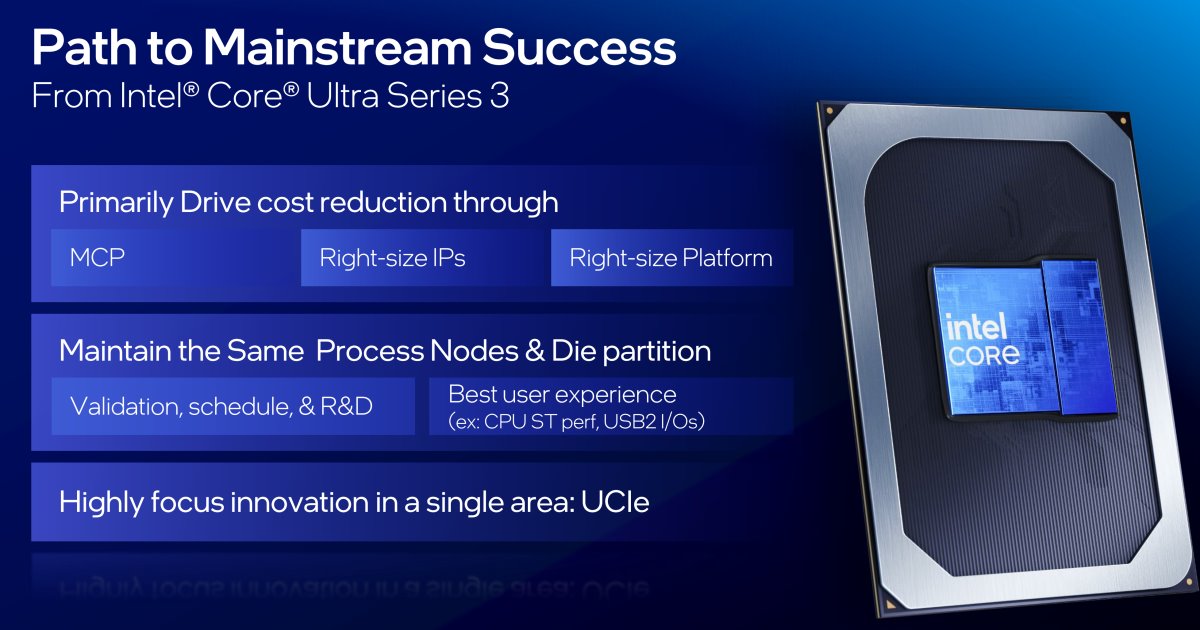

Wildcat Lake的開發目標是為入門級筆記型電腦與智慧邊緣平台提供符合需求的AI運算能力，採用Intel 18A節點製程以及具成本效益的多晶片封裝設計，也是Intel首款導入UCIe互連的處理器，並以剛剛好的效能與平台功能（Right Sized Compute and Platform）為設計理念，以達到價值最大化的效益。
筆者簡單幫大家複習一下 Panther Lake處理器架構，其SoC（System on Chip，系統單晶片）由運算模塊（Compute Tile）、繪圖處理器模塊（GPU Tile）、平台控制模塊（Platform Control Tile）構成，並透過Foveros 2.5D技術搭配基底模塊（Base Tile）封裝為單一晶片。如果覺得有些抽象，可以參考利用積木解說處理器架構的專題報導。
Wildcat Lake則是將SoC的架構調整為僅有運算與繪圖處理器模塊（Compute & GPU Tile）以及平台控制模塊等2種模塊，前者與採用與Panther Lake的運算模塊一樣採用Intel 18A節點製程，後者也與Panther Lake一樣採用tsmc（台積電）N6節點製程。
Wildcat Lake的運算與繪圖處理器模塊具有2組P-Core與4組LP E-Core，搭配2組Xe核心的內建顯示晶片，並透過晶片篩選（Sorting）的方式揀選出1組P-Core或Xe核心以及NPU不良的裸晶，再依晶片的體質設定最高運作時脈，以作為不同型號之產品，能夠在不影響各型號運作前提之下提升整體良率，以達到降低成本的效益。
另一方面，Wildcat Lake的神經處理器（NPU）由3組引擎縮減至1組，僅具有17 TOPS之AI運算效能，雖不滿足Microsoft對Copilot+ PC的規格要求，但是Wildcat Lake同時也為邊緣運算、物聯網、工業控制等情境設計，因此相對貧弱但是省電、便宜的解決方案在這些情境仍有發揮空間。
在記憶體子系統部分，Wildcat Lake僅支援容量為64 GB的單通道（32 bit）組態，低於Panther Lake的96 GB與雙通道（64 bit）組態，同時記憶體側快取（Memory Side Cache）容量也由8 MB縮減至4 MB，透過減化電路板佈線、可由8層板改為使用6層Type3印刷電路板，以及節省處理器裸晶面積等方式控制成本。
筆者會在下篇專題文章中繼續說明Wildcat剛剛好的平台功能設計概念，以及它採用的製程與封裝技術特色，請讀者參考下方連結回到全文目錄。
