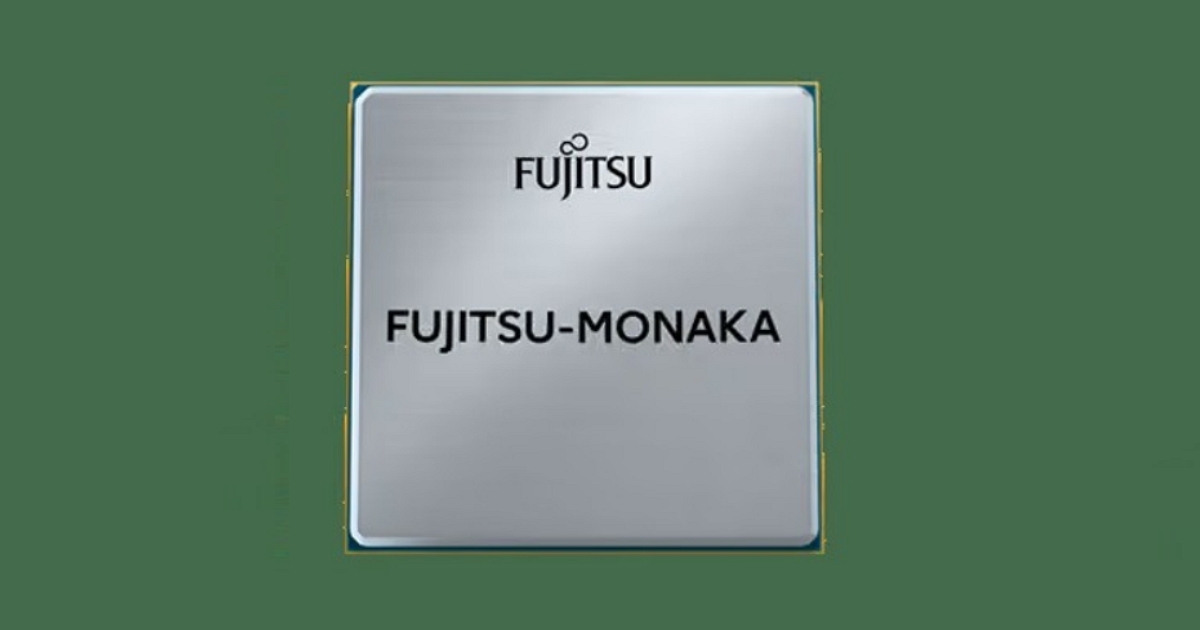

富士通 2nm 自研 Arm 處理器「MONAKA」亮相，純風冷伺服器搶攻機房自主算力

在日本積極重振半導體製造與關鍵算力自主的浪潮下，日本科技巨頭富士通（Fujitsu）正式掀開了次世代運算晶片的底牌。

官方於 9 月 14 日宣布，旗下自主研發的 Arm 架構處理器「FUJITSU-MONAKA」將於 2026 年 11 月正式開賣，首批伺服器整機產品預計今年第四季搶先提供給金融與電信領域等關鍵用戶驗證，並計畫於 2027 年 4 月擴大外銷至日本本土與歐洲市場。面對當前生成式 AI 帶來的龐大耗電與機房散熱焦慮，富士通這款主打「純風冷即可運行」且「單靠 CPU 扛下 AI 推論」的架構，無疑為企業端運算市場投下了一顆震撼彈。

2nm 核心混搭 3D 堆疊，專為 AI 矩陣運算量身打造的 Arm 架構

FUJITSU-MONAKA 之所以備受產業界矚目，關鍵在於其兼具激進與務實的晶片設計工藝。處理器核心採用最先進的 2nm 製程打造，而負責快取記憶體（Cache）與 I/O 控制的輔助單元則採用成熟穩定的 5nm 製程，並藉由 3D 小晶片（Chiplet）堆疊封裝技術整合為單一晶片。在運算時脈方面，該處理器最高頻率可衝上 3.8GHz，更將記憶體資料傳輸速率一口氣拉升至 8800MT/s 的驚人水準，大幅舒緩了傳統通用處理器在面對巨量資料傳輸時常見的記憶體頻寬瓶頸。

在運算核心的刀法上，富士通並未盲目追求純粹的通用指令管線擴張，而是直接在硬體電路層級植入專門處理向量運算以及 AI 推論核心的矩陣運算架構，並搭配自家深度客製的底層軟體最佳化技術。富士通強調，這樣的軟硬整合設計，使 MONAKA 在不需要額外配備昂貴 GPU 加速卡的情況下，光憑單顆或雙顆 CPU 獨立部署，就能發揮足以勝任日常業務需求的 AI 推論等級效能，從根本上挑戰了「跑 AI 一定要綁定加速卡」的既定思維。

對於深受大語言模型高延遲困擾的系統架構師而言，高達 8800MT/s 的記憶體頻寬與硬體矩陣加速，意味著企業能在單一節點內直接處理即時語義分析、語音辨識與金融風險預測，大幅精簡機架空間與軟硬體複雜度。

甩開液冷改裝與能耗包袱，1U 純風冷直切資料中心痛點

除了處理器本身的規格突破，同步亮相的「Fujitsu MONAKA Server」伺服器解決方案更精準直指當前資料中心的營運痛點。隨著輝達（NVIDIA）等頂級加速卡功耗動輒突破千瓦，全球機房普遍面臨嚴峻的電網負載上限與動輒數百萬的液冷改裝費用。富士通規劃的 MONAKA 伺服器提供了 2U（搭載 2 顆 CPU）以及更為緊湊的 1U（可選配 1 顆或 2 顆 CPU）兩種規格；其中 1U 機型更是完全擺脫了水冷系統或專用冷卻設備的束縛，在一般標準的純風冷環境下即可全速穩定運轉。

這種「隨插即用」的低功耗優勢，讓它能迅速切入空間狹窄、散熱與供電條件受限的電信邊緣機房、金融分行節點或工廠邊緣運算環境，讓企業不必推翻現有基礎設施重拉電網，就能以極具競爭力的整體持有成本（TCO）直接就地落地 AI 運算。

從設計到笠島工廠製造，日本全鏈路國產化的戰略盤算

值得深入觀察的是，MONAKA 不僅僅是一顆商用晶片，更背負著日本重塑半導體自主供應鏈的戰略使命。富士通強調，該款處理器從前期的微架構設計、電路研發，一路到晶圓後段封裝，均在日本國內完成，並直接由日本笠島工廠擔綱生產。

此外，晶片內部更內建了硬體級安全加密機制，從矽智財底層防堵側信道攻擊與惡意資料探測，確保機密運算（Confidential Computing）在硬體層級的絕對隔離，精準打中政府、電信、金融與醫療機構對於資料主權與供應鏈合規溯源的最高標準。

在商業佈局上，富士通巧妙避開了在雲端超大規模 AI 訓練市場與美系晶片巨頭的正面肉搏，轉而鎖定 2027 年進軍日本與歐洲等極度重視「數位主權」與「能源效率法規」的海外市場。當越來越多企業對無止境的 GPU 算力軍備競賽感到疲態，這款兼具全鏈路自主生產、低能耗與實用推論能耐的 Arm 伺服器，正替務實的企業級 AI 算力開闢出另一條突圍路徑。
