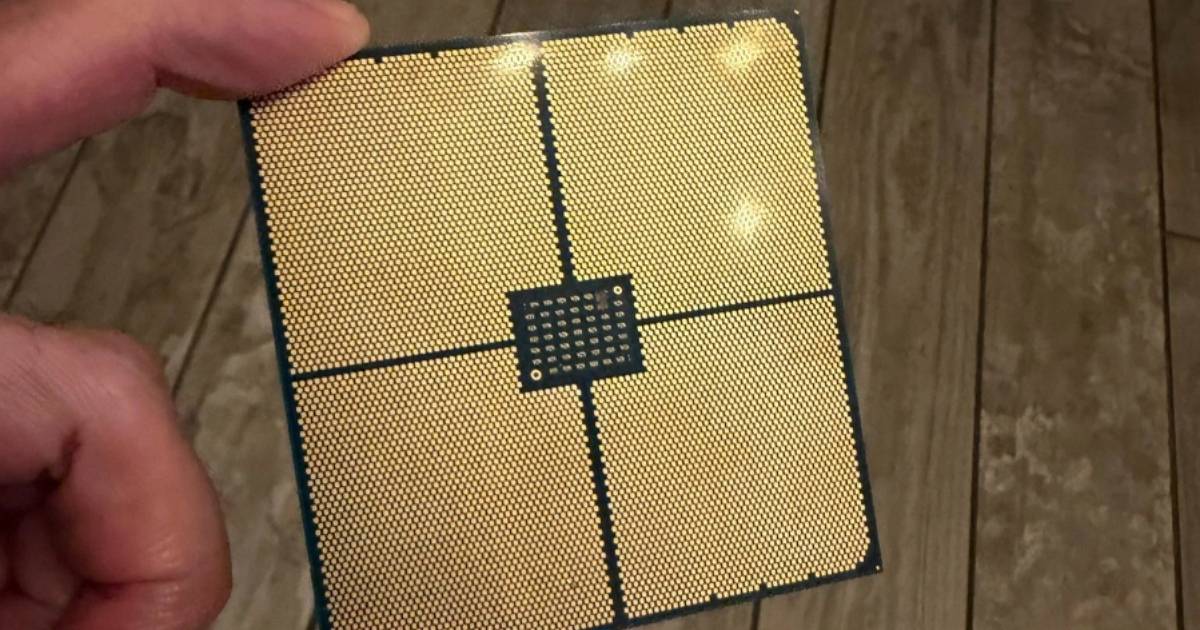

伺服器處理器市場的效能大戰正邁入全新階段。在 AMD 近期舉辦的 Advancing AI 2026 活動中，官方首度展示了基於 Zen 6 核心架構的下一代 EPYC 旗艦伺服器處理器——代號「Venice」的最新產品細節。這款新世代晶片不僅在核心數量上刷新紀錄，更全面導入台積電最新的 2nm 製程與全新的晶體管架構，展現 AMD 搶攻下一代 AI 算力基礎設施的強烈野心。
最高 256 核心與 512 執行緒：強大多核心擴充能力
AMD Zen 6 架構 EPYC Venice 處理器的旗艦版本在硬體規格上進行了大膽升級。該處理器最高可配置高達 256 個物理核心與 512 個邏輯執行緒，大幅超越現有伺服器晶片的算力密度。
在內部晶片設計與封裝方面，Venice 採用了 8 個大型計算模組（Chiplet / Compute Die）的架構。每個計算模組內部整合了 32 個 Zen 6 核心，並在模組內部劃分為兩組、每組各包含 16 個核心。這種模組化設計不僅能維持優異的良率，更能精準調配大規模平行運算的負載需求。
除計算模組外，晶片中央配置了一顆大尺寸的系統輸入輸出模組（I/O Die）。這顆 I/O 模組整合了最新一代的傳輸與記憶體介面，包括支援新一代的高速 PCIe 6.0 介面、通用小晶片互連技術（UCIe）標準，以及 DDR5 記憶體控制器等核心部件，確保數據傳輸不會成為整體系統的算力瓶頸。
全面轉向台積電 2nm GAA 製程：能效比與晶體管密度顯著突破
在半導體製造工藝方面，EPYC Venice 處理器全面採用台積電（TSMC）先進的 2nm 製程技術。值得注意的是，這標誌著晶體管結構從過往的 FinFET（鰭式場效應電晶體）正式轉變為全新的 GAA（Gate-All-Around，環繞閘極 / 奈米片結構）。
這項先進製程與架構的變更，為 Zen 6 帶來了極為優異的電氣特性與效能回報：
- 效能提升：在維持相同功耗的條件下，可實現 10% 至 15% 的整體效能增幅。
- 功耗降低：在達到相同效能輸出的前提下，系統功耗可大幅降低 25% 至 30%。
- 密度增加：晶體管密度最高提升達 15%，大幅優化了晶片面積利用率。
AMD 此前在 CES 展會上也曾透露，相較於前一代產品，Venice 系列伺服器處理器承諾帶來超越 70% 的整體效能與能效提升，執行緒密度增幅更預計超過 30%。
600W 熱設計功耗與超高速記憶體支援：瞄準 Agentic AI 工作負載
為了滿足超大型資料中心與 AI 算力的嚴苛需求，EPYC Venice 處理器的熱設計功耗（TDP）達到約 600 瓦（W）。在記憶體支援度方面，該處理器規格同樣推向極限，支援高達 DDR5-8000 以上的超高記憶體時脈，並具備 16 通道（16-Channel）記憶體配置，提供龐大的記憶體頻寬支援。
在實際應用效能方面，早期基准測試數據顯示，當前第五代 EPYC Turin 處理器在 Agentic AI（自主 AI 代理）工作負載中，相較於 NVIDIA Vera 晶片已取得 2.37 倍的領先優勢；而隨著第六代 EPYC Venice 處理器的問世，預計將把這項競爭優勢進一步擴大至 3.3 倍以上。
整體而言，Zen 6 EPYC Venice 處理器透過 2nm GAA 製程、256 核心 512 執行緒的頂級規格，以及對 PCIe 6.0 與 DDR5-8000 的全面支援，展現了 AMD 在高效能運算與 AI 伺服器領域持續保持技術領先的堅定決心。
