iPhone 18 Pro 處理器實物照首度曝光！A20 Pro 採台積電 2 奈米與全新封裝散熱效能大升級

蘋果下一代旗艦手機 iPhone 18 Pro 系列所搭載的 A20 Pro 處理器主機板實物照片近日在網路上曝光。這批高畫質近照清晰展示了蘋果首款採用台積電 2 奈米（2nm）製程技術的 SoC 封裝細節，特別是其採用的晶圓級多晶片模組（WMCM）設計，將記憶體晶片與處理器核心並排放置，顯著優化了散熱與頻寬效能。

導入先進 WMCM 封裝技術，並排佈局突破散熱瓶頸

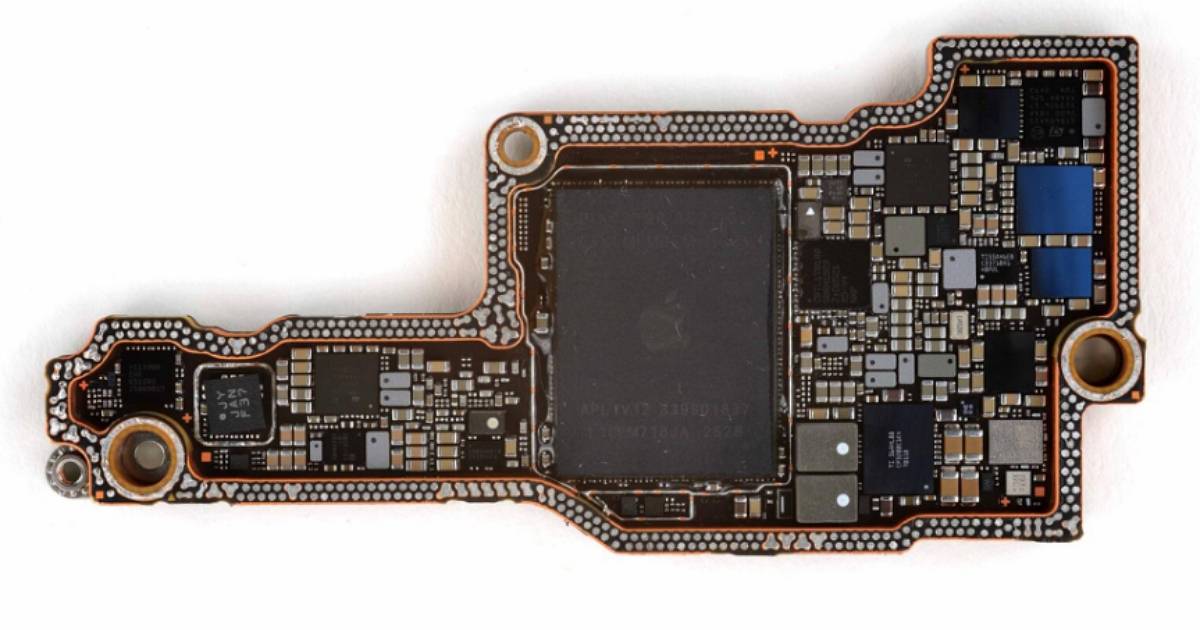

從最新流出的 iPhone 18 Pro 系列雙層主機板電路板實物照片中，最引人注目的便是 A20 Pro 處理器的封裝型態。雖然其封裝的外部長寬尺寸與現行的 A19 Pro 大致相同，但內部的裸晶（Die）區域面積有著顯著的擴大。業界分析師推測，這主要是為了容納更大規模的硬體級神經網路引擎（NPU）以及升級的 GPU（顯示晶片）計算單元。

值得注意的是，A20 Pro 首次採用了先進的晶圓級多晶片模組（Wafer-Level Multi-Chip Module，簡稱 WMCM）封裝技術。這項改變打破了蘋果過去沿用多年的「晶片疊加封裝（PoP）」傳統，將行動端記憶體晶片由處理器正上方疊加的配置，改為與 SoC 並列平鋪在矽中介層上。

這種「並排擺放」的物理佈局能讓運算核心在長時間高負載運作下，產生的廢熱更快地向散熱蓋板擴散，大幅降低因過熱導致的效能降頻（Thermal Throttling）機率，保障系統的穩定輸出。

搭配 96-bit LPDDR6 記憶體，高頻寬為端側 AI 運算鋪路

除了封裝工藝的演進之外，A20 Pro 在系統記憶體規格上也迎來了跨代升級。流出的技術規格指出，iPhone 18 Pro 將配備 96-bit 位寬的 LPDDR6 記憶體。相較於前代所採用的 64-bit LPDDR5X，新一代 LPDDR6 能在同等工作頻率下提供超過 50% 的記憶體頻寬增幅。

這項頻寬紅利對於需要高頻寬、低延遲的「端側大語言模型」與「本機 AI 生成應用」來說至關重要。記憶體吞吐量的提升能直接縮短系統載入模型與推演的延遲時間，讓 Siri 或是照片影像生成軟體運作得更加流暢。雖然在目前的主機板實物照片上，尚無法看清直接印在記憶體顆粒上的 LPDDR6 絲印代號，但供應鏈端已證實此項硬體變更正在加速量產準備中。

雙軌基頻戰略確立，美版機型搭載高通 X80 5G 晶片

在網路通訊晶片部分，本次曝光的邏輯板上也出現了明顯印有「PMX75」字樣的電源管理 IC，這被證實是對應高通（Qualcomm）最新一代的 Snapdragon X80 5G 行動通訊基頻晶片。這塊主機板顯然是針對美國市場設計的規格，板上留有顯著的公釐波（mmWave）天線接腳。

這一實物證據也印證了先前關於蘋果基頻晶片策略的爆料。蘋果在 iPhone 18 系列上採取了「雙軌基頻」配置，在美國等注重高頻段公釐波通訊的市場，繼續沿用高通的高階 X80 基頻晶片與射頻前端模組；而在其他海外市場，則逐步導入自研的 C2 5G 基頻晶片。這能確保 iPhone 在不同國家電信商的複雜網路環境下，皆能維持最優良的連線穩定性與下載速度。
